MRI قلب چیست؟ راهنمای کامل تصویربرداری MRI قلب، کاربردها، مزایا و نحوه انجام

کلیدواژه ها و توضیح آنها

Angina Pectoris, Aortic Regurgitation, ARVC, Ascending Aorta, ASD, Cardiac Amyloidosis, Cardiac Sarcoidosis, Cardiogenic Shock, CMR, Coarctation of the Aorta, DCM, EDV, EF, ESV, HFpEF, HFrEF, Hypertension, ICD, LAD, Left Atrium, LVEF, LVOT, Mitral Valve, Myocarditis, Pacemaker, PDA, Perfusion, Pulmonary Regurgitation, RCM, Right Atrium, VSD, Wall Motion, آئورت صعودی, آمبولی ریه, آمیلوئیدوز قلبی, آنژین صدری, آنژیوپلاستی, آنژیوگرافی, آنوریسم آئورت, اتساع بطن راست, اختلال حرکت دیواره, اختلال سیستولی, استنت‌گذاری, اکوکاردیوگرافی, اندوکارد, ایسکمی, بطن چپ, بطن راست, بیماری‌ عروق کرونر, پرفیوژن, پریکارد, پیوند قلب, تترالوژی فالوت, تروپونین, تنگی آئورت, تنگی عروق کرونر, تنگی نفس, جراحی بای‌پس عروق کرونر, حجم ضربه‌ای, حرکت دیواره, خروجی بطن چپ, دایسکشن آئورت, درد قفسه سینه, دریچه آئورت, دریچه پولمونری, دریچه تریکوسپید, دریچه میترال, دهلیز چپ, دهلیز راست, دیاستول, ریشه آئورت, سارکوئیدوز قلبی, سکته قلبی, سیستول, شوک کاردیوژنیک, ضربان نامنظم, عملکرد بطن راست, عملکرد دیاستولی, فشار خون ریوی, فیبریلاسیون بطنی, کاردیولوژی, کاردیومیوپاتی آریتموژنیک بطن راست, کاردیومیوپاتی دیلاته, کاردیومیوپاتی هیپرتروفیک, کوآرکتاسیون آئورت, کوارکتاسیون آئورت, میوکارد, میوکاردیت, نارسایی قلبی, نارسایی میترال

🔵MRI قلبی چیست؟

تصویربرداری تشدید مغناطیسی قلب و عروق که در ادبیات علمی با عنوان Cardiovascular Magnetic Resonance (CMR) شناخته می‌شود، یکی از پیشرفته‌ترین روش‌های تصویربرداری غیرتهاجمی برای ارزیابی ساختار و عملکرد قلب است. در متون تخصصی پزشکی فارسی معمولاً از اصطلاحاتی مانند «تصویربرداری تشدید مغناطیسی قلب»، «تصویربرداری تشدید مغناطیسی قلب و عروق» یا «ام‌آر‌آی قلب» استفاده می‌شود.

در زبان عمومی و میان بیماران، این روش اغلب به صورت ساده‌تر با نام‌هایی مانند «MRI قلب» یا «ام‌آر‌آی قلب» شناخته می‌شود. با این حال در متون علمی و پژوهشی، اصطلاح CMR به عنوان نام دقیق‌تر و استاندارد این فناوری به کار می‌رود، زیرا علاوه بر قلب، ارزیابی ساختارها و عروق بزرگ مرتبط با آن را نیز در بر می‌گیرد.

⚫تعریف و مفهوم MRI قلب

MRI قلب یک روش تصویربرداری پزشکی است که با استفاده از میدان‌های مغناطیسی قوی، امواج رادیویی و الگوریتم‌های بازسازی تصویر، تصاویر دقیقی از ساختارهای قلب، عضله میوکارد، دریچه‌ها و عروق بزرگ تولید می‌کند. برخلاف بسیاری از روش‌های تصویربرداری دیگر، CMR از اشعه یونیزان استفاده نمی‌کند و به همین دلیل یک روش ایمن‌تر برای ارزیابی مکرر بیماران محسوب می‌شود.

یکی از ویژگی‌های منحصربه‌فرد این روش، توانایی آن در ارزیابی هم‌زمان آناتومی، عملکرد و ویژگی‌های بافتی عضله قلب است. به عبارت دیگر، MRI قلب نه تنها شکل و اندازه حفره‌های قلب را نشان می‌دهد، بلکه می‌تواند تغییرات میکروسکوپی بافت میوکارد مانند ادم، فیبروز، اسکار یا نکروز را نیز آشکار کند. این قابلیت که به آن tissue characterization گفته می‌شود، MRI قلب را به یکی از قدرتمندترین ابزارهای تشخیصی در کاردیولوژی مدرن تبدیل کرده است.

⚫تاریخچه توسعه تصویربرداری MRI قلب

ریشه‌های فناوری تصویربرداری تشدید مغناطیسی به دهه ۱۹۴۰ بازمی‌گردد، زمانی که پدیده رزونانس مغناطیسی هسته‌ای (Nuclear Magnetic Resonance) برای نخستین بار توسط فلیکس بلاخ و ادوارد پورسل توصیف شد. این کشف که بعدها جایزه نوبل فیزیک را برای این دو دانشمند به همراه داشت، اساس فناوری MRI را شکل داد.

در دهه ۱۹۷۰، پژوهشگران توانستند از این پدیده برای تولید تصاویر پزشکی استفاده کنند و نخستین دستگاه‌های MRI بالینی توسعه یافتند. با این حال، تصویربرداری از قلب در آن زمان با چالش‌های جدی مواجه بود. حرکت مداوم قلب و تنفس بیمار باعث ایجاد آرتیفکت‌های حرکتی می‌شد و کیفیت تصاویر را کاهش می‌داد.

در دهه ۱۹۸۰ و ۱۹۹۰، پیشرفت‌هایی مانند ECG gating، توالی‌های سریع تصویربرداری و تکنیک‌های همگام‌سازی با تنفس امکان تصویربرداری دقیق‌تر از قلب را فراهم کردند. این پیشرفت‌ها زمینه را برای شکل‌گیری شاخه‌ای تخصصی از MRI با عنوان Cardiovascular Magnetic Resonance فراهم ساخت.

در دو دهه اخیر، توسعه توالی‌های پیشرفته‌ای مانند Late Gadolinium Enhancement (LGE)، T1 mapping و T2 mapping توانایی MRI قلب را در تشخیص بیماری‌های میوکارد به شکل چشمگیری افزایش داده است. امروزه این روش در بسیاری از مراکز تخصصی قلب در جهان به عنوان استاندارد مرجع برای ارزیابی حجم و عملکرد بطن‌ها و بررسی بافت عضله قلب شناخته می‌شود.

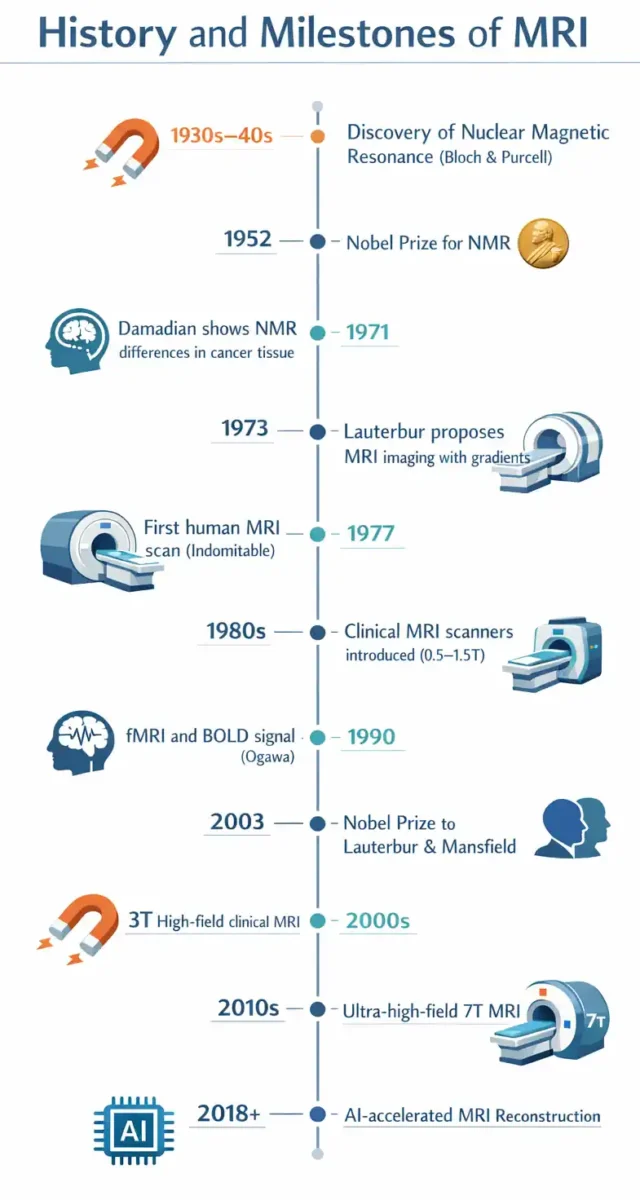

MRI قلبی چیست؟ | تاریخچه مختصر ظهور و توسعه فن‌آوری MRI

⚫جایگاه CMR در تصویربرداری بیماری‌های قلبی

در سیستم مدرن تشخیص بیماری‌های قلبی، روش‌های مختلف تصویربرداری هر کدام نقش خاصی دارند. CMR به دلیل دقت بالا و توانایی ارائه اطلاعات چندبعدی، جایگاه ویژه‌ای در این میان پیدا کرده است. این روش می‌تواند اطلاعات دقیقی درباره موارد زیر ارائه دهد:

- - ساختار و آناتومی قلب
  - عملکرد بطن‌ها و دهلیزها
  - حرکت دیواره‌های قلب
  - وضعیت دریچه‌ها
  - ویژگی‌های بافتی عضله قلب
  - جریان خون در عروق بزرگ

به همین دلیل، MRI قلب در تشخیص طیف گسترده‌ای از بیماری‌ها از جمله کاردیومیوپاتی‌ها، میوکاردیت، بیماری‌های مادرزادی قلب و بیماری‌های عروق کرونر کاربرد گسترده‌ای پیدا کرده است.

⚫مقایسه CMR با سایر روش‌های تصویربرداری قلب

🟡اکوکاردیوگرافی

اکوکاردیوگرافی یکی از رایج‌ترین و در دسترس‌ترین روش‌های تصویربرداری قلب است که از امواج فراصوت برای تولید تصاویر استفاده می‌کند. این روش به دلیل سرعت بالا، هزینه کمتر و امکان انجام در کنار تخت بیمار، اولین انتخاب در بسیاری از موارد بالینی محسوب می‌شود.

با این حال، کیفیت تصاویر اکوکاردیوگرافی به عوامل متعددی مانند پنجره آکوستیک بیمار، مهارت اپراتور و وضعیت بدنی بیمار وابسته است. در مقابل، MRI قلب می‌تواند تصاویر با وضوح بالا و مستقل از این محدودیت‌ها ارائه دهد و اندازه‌گیری‌های دقیق‌تری از حجم و عملکرد بطن‌ها فراهم کند. علاوه بر این، اکوکاردیوگرافی توانایی محدودی در بررسی ویژگی‌های بافتی میوکارد دارد، در حالی که CMR در این زمینه بسیار قدرتمند است.

🟡سی‌تی آنژیوگرافی قلب (Cardiac CT)

سی‌تی آنژیوگرافی قلب از اشعه ایکس و ماده حاجب یددار برای تصویربرداری از عروق کرونر استفاده می‌کند و به ویژه در ارزیابی تنگی یا انسداد شریان‌های کرونر کاربرد دارد. این روش قادر است تصاویر سه‌بعدی بسیار دقیقی از آناتومی عروق کرونر ارائه دهد و در بسیاری از موارد برای رد بیماری کرونر در بیماران با خطر متوسط استفاده می‌شود. با این حال، CT از اشعه یونیزان استفاده می‌کند و در ارزیابی ویژگی‌های بافتی عضله قلب محدودیت‌هایی دارد. در مقابل، MRI قلب بدون استفاده از اشعه قادر است علاوه بر بررسی عملکرد قلب، اطلاعات ارزشمندی درباره زنده بودن بافت میوکارد، وجود اسکار یا التهاب ارائه دهد.

🟡آنژیوگرافی کرونر (Catheter Coronary Angiography)

آنژیوگرافی کرونر که با استفاده از کاتتر و تزریق مستقیم ماده حاجب به داخل عروق کرونر انجام می‌شود، هنوز هم استاندارد طلایی برای ارزیابی تنگی عروق کرونر محسوب می‌شود. این روش یک تکنیک تهاجمی است و علاوه بر تشخیص، امکان انجام درمان‌هایی مانند آنژیوپلاستی و استنت‌گذاری را نیز فراهم می‌کند.

در مقایسه با آنژیوگرافی، MRI قلب یک روش کاملاً غیرتهاجمی است و برای بررسی عملکرد عضله قلب، ارزیابی آسیب میوکارد و تشخیص بسیاری از بیماری‌های ساختاری قلب بسیار مفید است. با این حال، در ارزیابی مستقیم لومن عروق کرونر، آنژیوگرافی همچنان دقت بالاتری دارد.

⚫مزایا و محدودیت‌های کلی MRI قلب

MRI قلب به دلیل ویژگی‌های منحصر‌به‌فرد خود مزایای متعددی دارد. این روش بدون استفاده از اشعه یونیزان انجام می‌شود و می‌تواند تصاویر با وضوح بالا از ساختارهای قلبی ارائه دهد. همچنین توانایی منحصر‌به‌فرد آن در ارزیابی ویژگی‌های بافتی عضله قلب امکان تشخیص بسیاری از بیماری‌هایی را فراهم می‌کند که با سایر روش‌های تصویربرداری به‌سختی قابل تشخیص هستند.

با این حال، این فناوری محدودیت‌هایی نیز دارد. زمان نسبتاً طولانی تصویربرداری، هزینه بالاتر نسبت به برخی روش‌ها، و محدودیت استفاده در بیمارانی که دارای برخی ایمپلنت‌های فلزی یا دستگاه‌های الکترونیکی کاشته‌شده هستند از جمله چالش‌های این روش محسوب می‌شوند. علاوه بر این، نیاز به تجهیزات پیشرفته و تیم تخصصی باعث شده است که دسترسی به MRI قلب در برخی مراکز درمانی محدود باشد.

با وجود این محدودیت‌ها، پیشرفت‌های سریع در فناوری MRI و توسعه توالی‌های جدید تصویربرداری باعث شده است که MRI قلب به یکی از مهم‌ترین ابزارهای تشخیصی در کاردیولوژی مدرن تبدیل شود و نقش آن در سال‌های آینده احتمالاً بیش از پیش گسترش خواهد یافت.

⚫انتخاب روش عکس‌برداری مناسب

در رویکرد علمی و استاندارد پزشکی، انتخاب روش تصویربرداری قلب تابع یک اصل بنیادی است: نوع پرسش بالینی تعیین می‌کند که کدام فناوری مناسب‌تر است. دلیل اینکه روش‌های مختلفی وجود دارد، این است که هرکدام برای نوع متفاوتی از اطلاعات طراحی شده‌اند—برخی برای دیدن ساختار، برخی عملکرد، برخی جریان خون، برخی بافت، و برخی برای مداخله. بنابراین تجویز پزشک زمانی منطقی است که با ماهیت مشکل بالینی همخوان باشد.

پزشکان هنگام شک به بیماری‌های ساختاری یا تنگی شریان‌های کرونری معمولاً از سی‌تی آنژیوگرافی قلب (CT) استفاده می‌کنند، زیرا این روش استاندارد جهانی برای ارزیابی مستقیم آناتومی عروق کرونر است. دقت بالا، سرعت زیاد و امکان مشاهده رسوبات و تنگی‌ها دلیل این انتخاب است. طبق راهنماهای بین‌المللی (ESC، ACC/AHA)، در بسیاری از بیماران با درد قفسه‌ سینه کم‌ریسک تا متوسط، CT اولین انتخاب است.

در مواردی که هدف بررسی عملکرد پمپ قلب، حرکت دیواره‌ها یا وضعیت دریچه‌ها باشد، پزشکان معمولاً به‌سراغ اکوکاردیوگرافی (Echo) می‌روند. استاندارد بودن این روش به دلیل در دسترس بودن، نبود اشعه، توانایی نمایش حرکات قلب در زمان واقعی و امکان مشاهده فوری مشکلات است. در نارسایی قلبی، بیماری‌های دریچه‌ای، تنگی و نارسایی دریچه، Echo تقریباً همیشه اولین تست است.

زمانی که هدف بررسی جریان خون قلب یا احتمال ایسکمی باشد، ابزار استاندارد معمولاً روش‌های هسته‌ای مانند SPECT یا PET است. این روش‌ها نمی‌توانند رگ‌ها را به‌خوبی CT نشان دهند، اما می‌توانند مشخص کنند آیا عضله قلب کمبود خون‌رسانی هنگام فعالیت دارد یا خیر. در بیماران با درد قفسه سینه همراه با عوامل خطر بالا یا تست‌های غیرقطعی، این روش‌ها کاربرد بالایی دارند.

اگر هدف شناخت ماهیت بافت قلب باشد—برای مثال تشخیص التهاب (میوکاردیت)، اسکار، فیبروز، انفارکتوس قدیمی یا کاردیومیوپاتی—روش استاندارد MRI قلب (CMR) است. این روش بدون اشعه، با دقت بسیار بالا و قابلیت نمایش بافت‌ها بهترین ابزار برای این هدف است. راهنماهای جهانی آن را «gold standard غیرتهاجمی» برای بررسی بافت می‌دانند. پزشکان معمولاً در موارد ابعاد نامشخص بیماری یا شک به آسیب بافتی از آن استفاده می‌کنند.

در شرایطی که نیاز به تشخیص نهایی تنگی شدید کرونر یا امکان درمان فوری وجود داشته باشد، روش استاندارد کاتتریزاسیون قلبی (Cath) است. این روش تهاجمی است اما تنها روشی است که هم تشخیص دقیق می‌دهد و هم امکان درمان (مثلاً استنت‌گذاری) را دارد. طبق استانداردها، Cath معمولاً زمانی انجام می‌شود که یا تست‌های دیگر نشان‌دهنده مشکل جدی باشند یا بیمار علائم شدید و پرخطر داشته باشد.

پزشکان همچنین بر اساس «هزینه زیستی» روش‌ها تصمیم می‌گیرند—یعنی میزان خطر، اشعه، تهاجم، نیاز به کنتراست و محدودیت‌ها. برای مثال، اگر بیمار نارسایی کلیه دارد، ممکن است از CT یا کاتتر با ماده حاجب صرف‌نظر شود و MRI ترجیح داده شود. یا اگر کسی دستگاه قلبی فلزی ناسازگار داشته باشد، MRI انجام نمی‌شود. این نوع تطبیق با شرایط بیمار بخشی از استاندارد بالینی است.

در موقعیت‌هایی که نتایج یک تست واضح نیست یا با علائم بیمار هم‌خوانی ندارد، پزشکان معمولاً طبق راهنماها از روش تکمیلی استفاده می‌کنند. برای نمونه، اگر Echo در یک بیمار چاق کیفیت پایینی داشته باشد، MRI یا CT جایگزین مناسب است. یا اگر CT تنگی مشکوکی نشان دهد، پزشک ممکن است Nuclear یا Stress MRI درخواست کند تا مشخص شود آیا آن تنگی از نظر عملکردی واقعاً مهم است یا نه.

بنابراین انتخاب درست تصویربرداری در واقع یک فرایند چندمرحله‌ای منطقی است که شامل ماهیت بیماری، سطح خطر بیمار، کیفیت قابل‌انتظار تصاویر، خطرات احتمالی و نیاز به تشخیص یا درمان فوری است. راهنماهای علمی دقیقاً برای هماهنگ‌سازی همین مراحل ساخته شده‌اند تا پزشکان بهترین گزینه را برای هر بیمار انتخاب کنند.

در نهایت اگر فردی بداند که هر روش برای چه کاری طراحی شده و در چه شرایطی «انتخاب استاندارد» محسوب می‌شود، درک روشن‌تری از منطق مسیر تشخیصی به‌دست می‌آورد. این آگاهی کمک می‌کند که تفاوت طبیعی بین روش‌ها را بهتر بفهمد و در موارد پیچیده یا مبهم، اهمیت تکمیل بررسی یا گرفتن نظر دوم را تشخیص دهد—زیرا هدف نهایی همیشه این است که مناسب‌ترین اطلاعات با کمترین خطر و بیشترین دقت به‌دست آید.

فلسفه انتخاب روش عسکبرداری مطابق سئوال بالینی و نیاز پزشک

🔵اصول فیزیکی MRI قلب

MRI قلب بر پایه اصول فیزیک هسته‌ای و رفتار ذرات بسیار کوچکی در بدن انسان به نام پروتون‌ها (Protons – ذرات باردار موجود در هسته اتم هیدروژن) عمل می‌کند. بدن انسان به مقدار زیادی از آب و مولکول‌های حاوی هیدروژن تشکیل شده است و همین ویژگی امکان استفاده از این فناوری را فراهم می‌کند.

در MRI از میدان مغناطیسی بسیار قوی، امواج رادیویی و سیستم‌های پردازش رایانه‌ای برای دریافت سیگنال از بافت‌های بدن و تبدیل آن‌ها به تصویر استفاده می‌شود. تفاوت در ویژگی‌های فیزیکی بافت‌های مختلف باعث می‌شود که هر بافت سیگنال متفاوتی تولید کند و در نتیجه در تصویر نهایی قابل تفکیک باشد. در ادامه، مهم‌ترین اصول فیزیکی که امکان تولید تصاویر MRI را فراهم می‌کنند بررسی می‌شود.

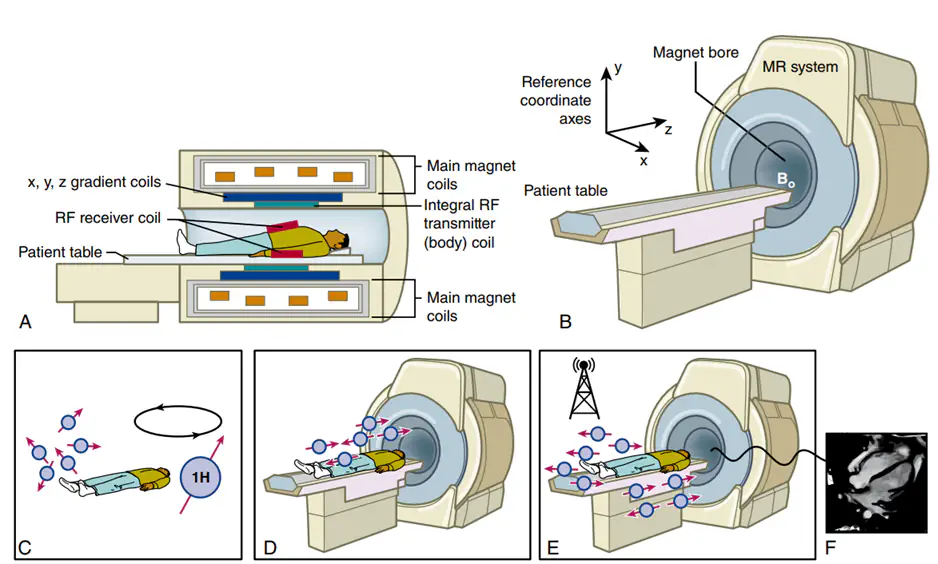

سخت‌افزار دستگاه MRI و فیزیک سیگنال MRI و تولید تصویر CMR (تصویربرداری تشدید مغناطیسی قلبی).

تصویر بالا :

A و B: دستگاه‌های MRI شامل یک آهن‌ربای فوق‌ رسانا (superconductive magnet B0 – میدان مغناطیسی اصلی)، سیم‌پیچ‌های گرادیان در محورهای x، y و z (gradient coils – سیم‌پیچ‌های ایجاد شیب میدان مغناطیسی)، سیم‌پیچ‌های فرستنده (transmitter coils (B1) – سیم‌پیچ‌های ارسال امواج رادیویی) هستند؛
C: چرخش اسپین‌های پروتون بیمار (proton spins) به‌صورت دایره‌ای در اطراف محور خود و در جهت‌های مختلف رخ می‌دهد،
اما زمانی که بیمار داخل اسکنر قرار می‌گیرد، تمام پروتون‌ها در راستای میدان مغناطیسی ساکن B0 (static magnetic field) قرار می‌گیرند (D)؛
وقتی یک پالس رادیوفرکانسی (RF pulse) (پالس امواج رادیویی) اعمال و سپس حذف می‌شود، پروتون‌ها می‌چرخند (flip) و در فرآیند بازگشت به حالت تعادل (relaxation to equilibrium) (E) به وضعیت اولیه برمی‌گردند و در حین این بازگشت، سیگنال تشدید مغناطیسی (MRI signal) ساطع می‌کنند (F).

⚫ساختار اتم هیدروژن و نقش آن در MRI

اساس MRI بر رفتار اتم هیدروژن استوار است. هیدروژن ساده‌ترین و فراوان‌ترین اتم در بدن انسان است و در مولکول‌های آب و چربی به مقدار زیادی وجود دارد. هسته اتم هیدروژن شامل یک پروتون (Proton – ذره باردار مثبت) است. این پروتون به دلیل داشتن بار الکتریکی و حرکت چرخشی بسیار سریع، مانند یک آهنربای بسیار کوچک عمل می‌کند. به این حرکت چرخشی اصطلاحاً اسپین (Spin – چرخش ذره حول محور خود) گفته می‌شود. در شرایط طبیعی و در غیاب میدان مغناطیسی خارجی، جهت این آهنرباهای کوچک در بدن کاملاً تصادفی است و هیچ نظم خاصی ندارد. اما هنگامی که بدن انسان در داخل میدان مغناطیسی قوی دستگاه MRI قرار می‌گیرد، رفتار این پروتون‌ها تغییر می‌کند.

⚫میدان مغناطیسی اصلی (Main Magnetic Field)

در قلب هر دستگاه MRI یک آهنربای بسیار قوی (Magnet – آهنربای اصلی دستگاه) قرار دارد که میدان مغناطیسی یکنواختی ایجاد می‌کند. قدرت این میدان معمولاً بین ۱٫۵ تا ۳ تسلا (Tesla – واحد اندازه‌گیری شدت میدان مغناطیسی) است، که هزاران برابر قوی‌تر از میدان مغناطیسی زمین محسوب می‌شود. وقتی بدن بیمار وارد این میدان می‌شود، پروتون‌های هیدروژن در بدن شروع به هم‌راستا شدن با میدان مغناطیسی می‌کنند. در این حالت دو وضعیت ممکن است رخ دهد:

- - برخی پروتون‌ها در جهت میدان مغناطیسی قرار می‌گیرند
  - برخی دیگر در خلاف جهت میدان

تعداد پروتون‌هایی که در جهت میدان قرار می‌گیرند اندکی بیشتر است و همین اختلاف کوچک باعث ایجاد یک مغناطش خالص (Net Magnetization – میدان مغناطیسی خالص در بافت) می‌شود که اساس دریافت سیگنال در MRI است. پروتون‌ها علاوه بر هم‌راستا شدن با میدان، حرکت دیگری نیز انجام می‌دهند که به آن پریسشن (Precession – حرکت چرخشی مخروطی اطراف محور میدان) گفته می‌شود. فرکانس این حرکت به شدت میدان مغناطیسی وابسته است و به آن فرکانس لارمور (Larmor Frequency) گفته می‌شود.

⚫پالس رادیوفرکانسی (RF Pulse)

برای اینکه بتوان از پروتون‌ها سیگنال دریافت کرد، لازم است وضعیت تعادل آن‌ها موقتاً به هم زده شود. این کار با استفاده از پالس رادیوفرکانسی (Radiofrequency Pulse – موج رادیویی با فرکانس خاص) انجام می‌شود. این پالس توسط کویل‌های رادیوفرکانسی (RF Coils – سیم‌پیچ‌های تولیدکننده و دریافت‌کننده امواج رادیویی) تولید می‌شود. زمانی که پالس RF با فرکانس مناسب به بدن تابانده می‌شود، پروتون‌ها انرژی جذب می‌کنند و از وضعیت تعادل خود خارج می‌شوند.

در این حالت دو اتفاق مهم رخ می‌دهد:

انحراف مغناطش (Flip Angle – زاویه انحراف میدان مغناطیسی پروتون‌ها) : مغناطش خالص که قبلاً در راستای میدان اصلی قرار داشت، از محور خود منحرف می‌شود.
هم‌فاز شدن پروتون‌ها (Phase Coherence – هماهنگ شدن حرکت چرخشی پروتون‌ها) : پروتون‌هایی که قبلاً به صورت نامنظم حرکت می‌کردند، موقتاً به شکل هماهنگ شروع به حرکت می‌کنند.

پس از پایان پالس RF، پروتون‌ها تمایل دارند دوباره به وضعیت اولیه خود بازگردند. این بازگشت همان پدیده‌ای است که سیگنال MRI را تولید می‌کند.

⚫پدیده‌های Relaxation: بازگشت پروتون‌ها به حالت تعادل

بازگشت پروتون‌ها به وضعیت تعادل Relaxation (ریلکسیشن – بازگشت به حالت اولیه) نام دارد. این فرآیند به دو شکل اصلی رخ می‌دهد که هر کدام اطلاعات متفاوتی درباره بافت‌ها فراهم می‌کنند.

🟡ریلکسیشن طولی یا T1 Relaxation

T1 Relaxation (Longitudinal Relaxation – بازگشت در راستای میدان مغناطیسی) به فرآیندی گفته می‌شود که طی آن مغناطش پروتون‌ها دوباره در راستای میدان مغناطیسی اصلی قرار می‌گیرد. در این فرآیند، انرژی جذب‌شده از پالس RF به محیط اطراف منتقل می‌شود. به همین دلیل به آن Spin-Lattice Relaxation (انتقال انرژی به محیط اطراف) نیز گفته می‌شود. بافت‌های مختلف سرعت متفاوتی در این بازگشت دارند. به عنوان مثال:

چربی معمولاً زمان T1 کوتاه‌تری دارد
مایعات مانند مایع مغزی نخاعی زمان T1 طولانی‌تری دارند

این تفاوت باعث ایجاد کنتراست تصویری در تصاویر T1-weighted می‌شود.

🟡ریلکسیشن عرضی یا T2 Relaxation

نوع دوم بازگشت پروتون‌ها T2 Relaxation (Transverse Relaxation – از دست رفتن هماهنگی حرکت پروتون‌ها) نام دارد. پس از پالس RF، پروتون‌ها به طور موقت هماهنگ حرکت می‌کنند، اما با گذشت زمان این هماهنگی از بین می‌رود. این پدیده ناشی از تعامل مغناطیسی بین پروتون‌های مجاور است. به این فرآیند گاهی Spin-Spin Relaxation (برهم‌کنش بین اسپین‌ها) نیز گفته می‌شود. در این حالت:

- - در بافت‌هایی که مولکول‌ها حرکت بیشتری دارند (مانند مایعات)، از دست رفتن هماهنگی آهسته‌تر است
  - در بافت‌های متراکم‌تر این فرایند سریع‌تر رخ می‌دهد

به همین دلیل تصاویر T2-weighted برای شناسایی بسیاری از بیماری‌ها، به‌ویژه ادم، التهاب و تجمع مایع بسیار مفید هستند.

⚫نقش گرادیان‌های مغناطیسی در تشکیل تصویر

اگر دستگاه MRI تنها یک میدان مغناطیسی یکنواخت داشت، تمام پروتون‌های بدن سیگنال مشابهی تولید می‌کردند و امکان تشخیص محل دقیق آن‌ها وجود نداشت. برای حل این مشکل از گرادیان‌های مغناطیسی (Magnetic Gradients – تغییرات کنترل‌شده میدان مغناطیسی) استفاده می‌شود. گرادیان‌ها توسط Gradient Coils (کویل‌های گرادیان) تولید می‌شوند و باعث می‌شوند شدت میدان مغناطیسی در نقاط مختلف بدن کمی متفاوت باشد. این تغییرات کوچک باعث می‌شود که فرکانس سیگنال پروتون‌ها در هر نقطه متفاوت باشد.

به این ترتیب دستگاه می‌تواند تشخیص دهد که هر سیگنال از کدام نقطه بدن آمده است. این فرآیند شامل سه مرحله اصلی است:

Slice Selection (انتخاب برش تصویری)
Frequency Encoding (کدگذاری فرکانسی)
Phase Encoding (کدگذاری فازی)

ترکیب این اطلاعات به رایانه اجازه می‌دهد تا موقعیت دقیق هر سیگنال را مشخص کند و در نهایت یک تصویر دو بعدی یا سه بعدی از بافت‌ها ایجاد کند.

⚫تبدیل سیگنال‌ها به تصویر

سیگنال‌هایی که از پروتون‌ها دریافت می‌شوند ابتدا توسط کویل‌های دریافت‌کننده (Receiver Coils) ثبت می‌شوند. این سیگنال‌ها سپس وارد سیستم پردازش رایانه‌ای می‌شوند. رایانه با استفاده از الگوریتم‌های ریاضی، به‌ویژه تبدیل فوریه (Fourier Transform – روشی ریاضی برای تبدیل سیگنال‌ها به تصویر)، سیگنال‌های خام را به داده‌های تصویری تبدیل می‌کند.

در نهایت نتیجه این پردازش‌ها تصویری است که تفاوت‌های ظریف میان بافت‌های مختلف بدن را با دقت بالا نشان می‌دهد. همین توانایی در تفکیک بافت‌هاست که MRI را به یکی از قدرتمندترین ابزارهای تصویربرداری در پزشکی تبدیل کرده است. درک این اصول فیزیکی پایه برای فهم عملکرد MRI قلب (Cardiac MRI) اهمیت زیادی دارد، زیرا بسیاری از تکنیک‌های پیشرفته تصویربرداری قلبی مانند تصویربرداری عملکردی، نقشه‌برداری بافتی و بررسی جریان خون بر همین اصول بنیادی استوار هستند.

🔵اجزای دستگاه MRI و فناوری‌های پشتیبان تصویربرداری قلب

در تصویربرداری قلب، عملکرد دقیق این اجزا اهمیت ویژه‌ای دارد زیرا قلب عضوی دائماً در حال حرکت است. بنابراین دستگاه باید علاوه بر تولید میدان مغناطیسی و سیگنال‌های تصویری، بتواند حرکت قلب و تنفس بیمار را نیز مدیریت کند. به همین دلیل در MRI قلبی علاوه بر اجزای اصلی دستگاه، از فناوری‌هایی مانند ECG gating (هماهنگ‌سازی تصویربرداری با ضربان قلب) نیز استفاده می‌شود.

⚫آهنربای اصلی دستگاه (Main Magnet)

مهم‌ترین و بزرگ‌ترین بخش دستگاه MRI، آهنربای اصلی (Main Magnet – آهنربای تولیدکننده میدان مغناطیسی قوی) است. این آهنربا میدان مغناطیسی بسیار یکنواختی ایجاد می‌کند که با نماد B₀ (بی صفر – میدان مغناطیسی اصلی) شناخته می‌شود. در دستگاه‌های MRI بالینی معمولاً شدت این میدان بین ۱٫۵ تا ۳ تسلا (Tesla – واحد شدت میدان مغناطیسی) است. در مراکز تحقیقاتی حتی دستگاه‌هایی با قدرت ۷ تسلا نیز وجود دارند که توانایی تفکیک تصویری بسیار بالایی دارند.

⚫آهنربای ابررسانا (Superconducting Magnet)

تقریباً تمام دستگاه‌های MRI مدرن از نوع آهنربای ابررسانا (Superconducting Magnet – آهنربای ساخته‌شده از سیم‌پیچ‌های ابررسانا) هستند. در این سیستم سیم‌پیچ‌ها از آلیاژهایی ساخته می‌شوند که در دمای بسیار پایین مقاومت الکتریکی آن‌ها تقریباً به صفر می‌رسد. این ویژگی باعث می‌شود جریان الکتریکی بسیار قوی بدون اتلاف انرژی در آن‌ها برقرار بماند و میدان مغناطیسی پایدار تولید شود. برای رسیدن به چنین شرایطی، سیم‌پیچ‌ها در مخزنی از هلیوم مایع (Liquid Helium – گاز هلیوم سرد شده تا حدود ۲۶۹- درجه سانتی‌گراد) نگهداری می‌شوند. این سامانه سرمایشی را کریوژنیک سیستم (Cryogenic System – سیستم سرمایش فوق‌سرد) می‌نامند.

⚫یکنواختی میدان مغناطیسی (Magnetic Homogeneity)

برای تولید تصاویر دقیق، میدان مغناطیسی باید در سراسر ناحیه تصویربرداری بسیار یکنواخت (Homogeneous – بدون تغییر محسوس) باشد. حتی تغییرات بسیار کوچک می‌تواند باعث ایجاد اعوجاج تصویری (Image Distortion – تغییر شکل تصویر) شود. برای اصلاح این ناهمگنی‌ها از مجموعه‌ای از سیم‌پیچ‌های کمکی به نام Shim Coils (کویل‌های تنظیم‌کننده میدان) استفاده می‌شود. فرآیندی که طی آن میدان مغناطیسی تنظیم می‌شود Shimming (تنظیم یکنواختی میدان) نام دارد.

در تصویربرداری قلب، این موضوع اهمیت زیادی دارد زیرا بافت‌های اطراف قلب مانند ریه‌ها و قفسه سینه می‌توانند باعث تغییرات موضعی در میدان مغناطیسی شوند.

⚫کویل‌های گرادیان (Gradient Coils)

در فصل قبل اشاره شد که برای تعیین محل دقیق سیگنال‌ها از گرادیان‌های مغناطیسی (Magnetic Gradient – تغییر تدریجی میدان مغناطیسی) استفاده می‌شود. این گرادیان‌ها توسط مجموعه‌ای از سیم‌پیچ‌ها به نام Gradient Coils (کویل‌های گرادیان) تولید می‌شوند. در هر دستگاه MRI سه گرادیان اصلی وجود دارد که در سه محور فضایی عمل می‌کنند:

- - محور X (چپ به راست)
  - محور Y (جلو به عقب)
  - محور Z (سر به پا)

این گرادیان‌ها به دستگاه اجازه می‌دهند که موقعیت دقیق سیگنال‌ها را در فضای سه‌بعدی بدن مشخص کند.

⚫سرعت گرادیان‌ها و اهمیت آن در MRI قلب

یکی از ویژگی‌های مهم گرادیان‌ها Slew Rate (سرعت تغییر گرادیان) است. این پارامتر نشان می‌دهد که دستگاه با چه سرعتی می‌تواند شدت میدان گرادیان را تغییر دهد. در تصویربرداری قلب، این ویژگی اهمیت زیادی دارد زیرا قلب به سرعت در حال حرکت است. هرچه گرادیان‌ها سریع‌تر تغییر کنند، دستگاه قادر خواهد بود تصاویر را در زمان کوتاه‌تر ثبت کند و در نتیجه آرتیفکت‌های حرکتی کاهش می‌یابد.

⚫منشأ صدای بلند MRI

یکی از ویژگی‌های آشنا برای بیماران در دستگاه MRI، صدای ضربه‌ای و بلند دستگاه است. این صدا در واقع ناشی از لرزش مکانیکی کویل‌های گرادیان است. هنگامی که جریان‌های الکتریکی قوی در میدان مغناطیسی اصلی تغییر می‌کنند، نیروهای فیزیکی شدیدی ایجاد می‌شود که باعث لرزش سیم‌پیچ‌ها و در نتیجه تولید صدا می‌شود. به همین دلیل در طول تصویربرداری به بیماران هدفون یا محافظ گوش داده می‌شود.

⚫کویل‌های رادیوفرکانسی (RF Coils)

کویل‌های رادیوفرکانسی یا RF Coils (Radiofrequency Coils – سیم‌پیچ‌های ارسال و دریافت امواج رادیویی) نقش واسطه میان بدن بیمار و دستگاه MRI را دارند. این کویل‌ها دو وظیفه اصلی دارند:

1. 1. ارسال پالس‌های رادیویی (RF Transmission)
  2. دریافت سیگنال‌های بازگشتی از بدن (Signal Reception)

در بسیاری از دستگاه‌ها، ارسال پالس توسط کویل بدنه (Body Coil – کویل عمومی دستگاه) انجام می‌شود اما دریافت سیگنال توسط کویل‌های اختصاصی صورت می‌گیرد.

🟡کویل‌های سطحی (Surface Coils)

برای تصویربرداری دقیق‌تر از قلب از Surface Coils (کویل‌های سطحی – کویل‌هایی که روی قفسه سینه قرار می‌گیرند) استفاده می‌شود. این کویل‌ها به قلب نزدیک‌تر هستند و بنابراین سیگنال قوی‌تری دریافت می‌کنند. افزایش قدرت سیگنال باعث بهبود نسبت سیگنال به نویز (Signal-to-Noise Ratio – نسبت کیفیت سیگنال به نویز پس‌زمینه) می‌شود که یکی از عوامل اصلی در وضوح تصاویر MRI است.

🟡کویل‌های آرایه‌ای (Phased Array Coils)

در بسیاری از سیستم‌های پیشرفته از Phased Array Coils (کویل‌های آرایه‌ای – مجموعه‌ای از چند کویل کوچک) استفاده می‌شود. هر کویل بخشی از سیگنال را دریافت می‌کند و سپس این سیگنال‌ها توسط رایانه ترکیب می‌شوند. این فناوری امکان انجام تکنیکی به نام Parallel Imaging (تصویربرداری موازی) را فراهم می‌کند که باعث می‌شود زمان تصویربرداری کوتاه‌تر شود. این موضوع در MRI قلبی بسیار مهم است زیرا بیمار باید در برخی مراحل نفس خود را برای چند ثانیه نگه دارد.

⚫سیستم ECG Gating در MRI قلب

یکی از مهم‌ترین فناوری‌هایی که امکان تصویربرداری دقیق از قلب را فراهم می‌کند ECG Gating (هماهنگ‌سازی تصویربرداری با سیگنال الکتریکی قلب) است. قلب در هر دقیقه حدود ۶۰ تا ۱۰۰ بار می‌تپد و در هر ضربان، ساختار آن به طور مداوم در حال تغییر است. اگر دستگاه MRI بدون هماهنگی با این حرکت تصاویر را ثبت کند، نتیجه تصویری محو یا کشیده شده (Motion Artifact – اعوجاج ناشی از حرکت) خواهد بود.

برای حل این مشکل، دستگاه MRI از سیگنال الکتریکی قلب که در الکتروکاردیوگرام (ECG – ثبت فعالیت الکتریکی قلب) دیده می‌شود استفاده می‌کند.

🟡موج R به عنوان نقطه مرجع

در ECG یکی از واضح‌ترین بخش‌ها موج R (R-wave – قله اصلی ضربان قلب در نوار قلب) است. این موج نشان‌دهنده آغاز انقباض بطن‌ها است. سیستم MRI این موج را به عنوان نقطه مرجع زمانی در نظر می‌گیرد. هر بار که موج R ثبت می‌شود، دستگاه می‌داند که یک چرخه قلبی جدید آغاز شده است.

🟡نحوه عملکرد ECG Gating

در این سیستم چند الکترود روی قفسه سینه بیمار قرار داده می‌شود. این الکترودها فعالیت الکتریکی قلب را ثبت می‌کنند و اطلاعات را به رایانه MRI ارسال می‌کنند. دستگاه سپس تصویربرداری را دقیقاً در بخش مشخصی از چرخه قلبی انجام می‌دهد. این فرآیند ممکن است در چندین ضربان قلب تکرار شود تا داده‌های کامل جمع‌آوری گردد. در نهایت رایانه این داده‌ها را ترکیب می‌کند و مجموعه‌ای از تصاویر را ایجاد می‌کند که مراحل مختلف چرخه قلبی را نشان می‌دهند. این مجموعه تصاویر که حرکت قلب را در طول زمان نمایش می‌دهند Cine MRI (تصویربرداری سینمایی – نمایش حرکت قلب مانند فیلم) نامیده می‌شوند.

⚫انواع ECG Gating

🟡Prospective Gating

در Prospective Gating (گیتینگ پیش‌بینی‌شده) دستگاه تنها در زمان‌های خاصی از چرخه قلبی که از قبل تعیین شده‌اند تصویر می‌گیرد. این روش زمان تصویربرداری کوتاه‌تری دارد اما ممکن است برخی اطلاعات از دست برود.

🟡Retrospective Gating

در Retrospective Gating (گیتینگ بازسازی‌شده) دستگاه داده‌ها را در کل چرخه قلبی ثبت می‌کند و سپس با استفاده از سیگنال ECG تصاویر را بازسازی می‌کند. این روش امکان تحلیل دقیق‌تری از عملکرد قلب را فراهم می‌کند.

⚫کنترل حرکت تنفس (Respiratory Motion Control)

علاوه بر ضربان قلب، حرکت تنفس نیز می‌تواند کیفیت تصاویر MRI قلب را کاهش دهد. برای کاهش این مشکل از دو روش اصلی استفاده می‌شود.

🟡Breath-Hold Technique

در بسیاری از سکانس‌های MRI از بیمار خواسته می‌شود که برای مدت کوتاهی نفس خود را نگه دارد. این زمان معمولاً بین ۱۰ تا ۲۰ ثانیه است.

🟡Respiratory Navigator

در روش پیشرفته‌تر از تکنیکی به نام Respiratory Navigator (ناوبری تنفسی) استفاده می‌شود. در این روش دستگاه حرکت دیافراگم را به طور خودکار دنبال می‌کند و تنها زمانی تصویربرداری انجام می‌شود که قفسه سینه در موقعیت مناسب قرار داشته باشد.

⚫سامانه‌های پردازش تصویر

در پایان، سیگنال‌هایی که توسط کویل‌ها دریافت شده‌اند وارد سیستم پردازش دیجیتال (Image Reconstruction System – سامانه بازسازی تصویر) می‌شوند. این سیستم با استفاده از الگوریتم‌های پیچیده ریاضی داده‌ها را به تصاویر تبدیل می‌کند. در MRI قلبی، این پردازش‌ها می‌توانند پارامترهای مهمی مانند موارد زیر را محاسبه کنند:

حجم بطن‌ها (Ventricular Volume)
کسر جهشی قلب (Ejection Fraction – درصد خونی که در هر ضربان پمپ می‌شود)
جرم عضله قلب (Myocardial Mass)
حرکت دیواره‌های قلب (Wall Motion)

به همین دلیل MRI قلب نه تنها یک روش تصویربرداری آناتومیک، بلکه یک ابزار قدرتمند برای تحلیل عملکرد قلب نیز محسوب می‌شود. شناخت دقیق اجزای دستگاه MRI نشان می‌دهد که این فناوری حاصل ترکیب پیچیده‌ای از فیزیک، مهندسی الکترونیک، پردازش سیگنال و پزشکی بالینی است. در فصل‌های بعدی، نحوه استفاده از این سامانه برای بررسی دقیق بیماری‌های قلبی و تکنیک‌های پیشرفته تصویربرداری قلب مورد بررسی قرار خواهد گرفت.

🔵توالی‌های تصویربرداری در MRI قلب (Cardiac MRI Sequences)

در MRI قلب، کیفیت و نوع اطلاعاتی که از بافت‌های قلبی به دست می‌آید تا حد زیادی به توالی تصویربرداری (Imaging Sequence – الگوی زمانی ارسال پالس‌ها و دریافت سیگنال‌ها) بستگی دارد. در واقع توالی تصویربرداری مجموعه‌ای از پالس‌های رادیوفرکانسی (Radiofrequency Pulse – موج رادیویی تحریک‌کننده پروتون‌ها)، گرادیان‌های مغناطیسی (Magnetic Gradients – تغییرات کنترل‌شده میدان مغناطیسی) و زمان‌بندی‌های دقیق است که تعیین می‌کند دستگاه چگونه سیگنال‌ها را جمع‌آوری کند.

در MRI قلب از مجموعه‌ای از توالی‌های مختلف استفاده می‌شود که هر کدام برای مشاهده جنبه خاصی از ساختار یا عملکرد قلب طراحی شده‌اند. برخی از این توالی‌ها برای بررسی آناتومی، برخی برای ارزیابی عملکرد بطن‌ها و برخی برای شناسایی آسیب بافتی مانند اسکار، التهاب یا فیبروز به کار می‌روند.

⚫توالی اسپین اکو (Spin Echo)

یکی از کلاسیک‌ترین و پایه‌ای‌ترین روش‌های تصویربرداری در MRI، Spin Echo (اسپین اکو – توالی بازسازی سیگنال با پالس ۱۸۰ درجه) است. در این توالی ابتدا یک پالس RF با زاویه ۹۰ درجه پروتون‌ها را از وضعیت تعادل خارج می‌کند. سپس پس از مدت کوتاهی یک پالس ۱۸۰ درجه ارسال می‌شود که باعث می‌شود پروتون‌ها دوباره هم‌فاز شوند و سیگنال قوی‌تری تولید کنند. این سیگنال بازسازی‌شده Echo (اکو – سیگنال برگشتی) نام دارد.

مزیت اصلی Spin Echo این است که می‌تواند بسیاری از اعوجاج‌های مغناطیسی (Magnetic Inhomogeneity – ناهمگنی میدان مغناطیسی) را اصلاح کند و تصویری پایدار و قابل اعتماد ایجاد نماید. در MRI قلب از این توالی بیشتر برای:

- - بررسی آناتومی قلب
  - مشاهده دیواره‌های قلب
  - ارزیابی پریکارد (Pericardium – پرده اطراف قلب)

استفاده می‌شود. با این حال Spin Echo نسبت به برخی توالی‌های جدید کندتر است و به همین دلیل در تصویربرداری پویا از قلب کمتر مورد استفاده قرار می‌گیرد.

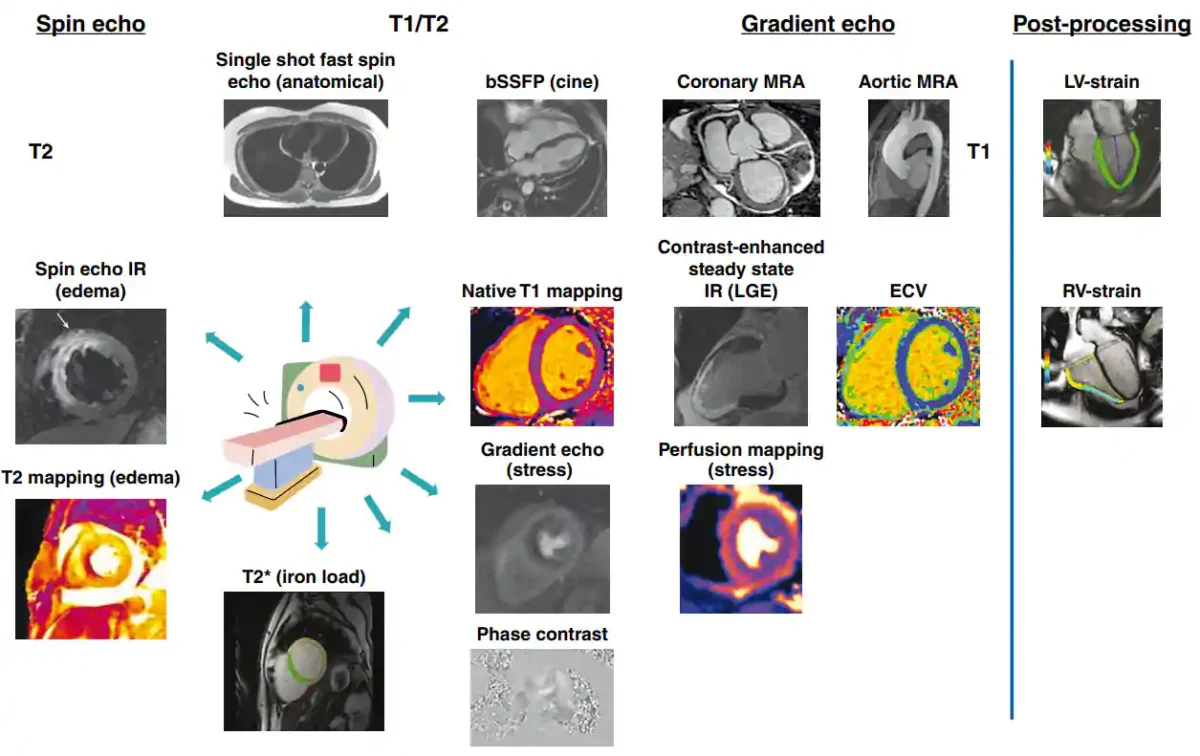

تصویر بالا : خلاصه‌ای از توالی‌های رایج MRI قلبی. توالی‌های MRI قلبی را می‌توان در دسته‌های اسپین‌اکو یا گرادیان‌اکو با وزن‌دهی T1 یا T2، یا با وزن‌دهی ترکیبی T1/T2 قرار داد. برخی توالی‌ها آناتومیک هستند، برخی عملکردی، و برخی مشخصه‌های بافتی را ارائه می‌دهند.

bSSFP: بالانسد استدی‌استیت فری‌پری‌سشن
ECV: حجم خارج‌سلولی
IR: اینورژن ریکاوری
LGE: تأخیر در افزایش گادولینیوم
LV: بطن چپ
MRA: آنژیوگرافی تشدید مغناطیسی
RV: بطن راست

⚫توالی گرادیان اکو (Gradient Echo)

توالی Gradient Echo (گرادیان اکو – بازسازی سیگنال با گرادیان مغناطیسی) یکی از توالی‌های سریع‌تر MRI است که به طور گسترده در تصویربرداری قلب استفاده می‌شود. در این روش برخلاف Spin Echo از پالس ۱۸۰ درجه استفاده نمی‌شود. در عوض، دستگاه با تغییر جهت گرادیان‌های مغناطیسی سیگنال اکو را ایجاد می‌کند. مزیت اصلی Gradient Echo این است که:

- - زمان تصویربرداری کوتاه‌تر است
  - امکان تصویربرداری سریع از ساختارهای متحرک فراهم می‌شود

به همین دلیل این توالی در گذشته برای ایجاد تصاویر سینمایی قلب (Cine Imaging – نمایش حرکت قلب در طول ضربان) بسیار استفاده می‌شد. با این حال این توالی نسبت به ناهمگنی‌های میدان مغناطیسی حساس‌تر است و ممکن است در برخی شرایط دچار آرتیفکت (Artifact: اختلال تصویری) شود.

⚫توالی Balanced SSFP

یکی از مهم‌ترین و پرکاربردترین توالی‌ها در MRI قلب Balanced SSFP (Balanced Steady-State Free Precession – توالی تعادل پایدار مغناطیسی) است. این توالی که گاهی با نام‌های TrueFISP، FIESTA یا bSSFP نیز شناخته می‌شود، امروزه استاندارد اصلی برای تصویربرداری عملکردی قلب محسوب می‌شود. ویژگی مهم Balanced SSFP این است که سیگنال بسیار قوی از خون در حال حرکت تولید می‌کند، در حالی که بافت عضله قلب سیگنال متفاوتی دارد. در نتیجه:

- - خون در تصاویر بسیار روشن دیده می‌شود
  - عضله قلب تیره‌تر نمایش داده می‌شود

این کنتراست طبیعی باعث می‌شود مرز بین حفره‌های قلب و دیواره‌ها به خوبی مشخص شود. به همین دلیل Balanced SSFP برای موارد زیر بسیار ایده‌آل است:

- - اندازه‌گیری حجم بطن‌ها
  - بررسی حرکت دیواره‌های قلب
  - محاسبه کسر جهشی
  - ارزیابی عملکرد کلی قلب

بیشتر فیلم‌های متحرک قلب که در MRI مشاهده می‌شوند در واقع با استفاده از همین توالی تهیه شده‌اند.

⚫تصویربرداری با وزن‌دهی T1

در تصویربرداری با وزن‌دهی T1 (T1-weighted Imaging – تصویربرداری حساس به زمان ریلکسیشن T1) کنتراست تصویر بر اساس تفاوت زمان ریلکسیشن طولی (T1 Relaxation – زمان بازگشت مغناطش در راستای میدان) در بافت‌ها ایجاد می‌شود. در این تصاویر معمولاً:

چربی روشن‌تر دیده می‌شود
مایعات تیره‌تر دیده می‌شوند

در MRI قلب از تصاویر T1 برای بررسی موارد زیر استفاده می‌شود:

ساختار آناتومیک قلب
ضخامت عضله قلب
شناسایی برخی ضایعات بافتی

این توالی همچنین پایه بسیاری از تکنیک‌های پیشرفته‌تر مانند T1 Mapping و Late Gadolinium Enhancement است.

⚫تصویربرداری با وزن‌دهی T2

در تصویربرداری با وزن‌دهی T2 (T2-weighted Imaging – تصویربرداری حساس به زمان ریلکسیشن عرضی) کنتراست تصویر به تفاوت در زمان ریلکسیشن عرضی (T2 Relaxation – از دست رفتن هماهنگی پروتون‌ها) وابسته است. در این تصاویر معمولاً:

- - بافت‌هایی که آب بیشتری دارند روشن‌تر دیده می‌شوند
  - بافت‌های متراکم تیره‌تر دیده می‌شوند

در MRI قلب این ویژگی بسیار مهم است زیرا بسیاری از بیماری‌ها باعث افزایش آب بافتی (Edema – تورم یا تجمع مایع در بافت) می‌شوند. بنابراین تصاویر T2 برای تشخیص موارد زیر کاربرد دارند:

- - التهاب عضله قلب
  - میوکاردیت (Myocarditis – التهاب عضله قلب)
  - آسیب حاد ناشی از سکته قلبی

⚫نقشه‌برداری تی-۱ (T1 Mapping)

یکی از پیشرفته‌ترین تکنیک‌های MRI قلب T1 Mapping (نقشه‌برداری کمی زمان T1) است. در روش‌های معمول MRI، تصاویر بیشتر کیفی هستند؛ یعنی پزشک با نگاه کردن به تفاوت روشنایی‌ها بیماری را تشخیص می‌دهد. اما در T1 Mapping، برای هر نقطه از عضله قلب یک عدد دقیق T1 محاسبه می‌شود. نتیجه این اندازه‌گیری به صورت یک نقشه رنگی از بافت قلب نمایش داده می‌شود که در آن هر رنگ نشان‌دهنده مقدار مشخصی از زمان T1 است. این روش امکان تشخیص بیماری‌هایی را فراهم می‌کند که ممکن است در تصاویر معمولی دیده نشوند، مانند:

- - فیبروز منتشر (Diffuse Fibrosis – افزایش بافت فیبری در عضله قلب)
  - کاردیومیوپاتی‌ها (Cardiomyopathy – بیماری عضله قلب)
  - رسوب مواد غیرطبیعی مانند آمیلوئید

⚫نقشه‌برداری تی-۲ (T2 Mapping)

روش T2 Mapping (نقشه‌برداری کمی زمان T2) مشابه T1 Mapping است، اما در اینجا زمان ریلکسیشن T2 در هر نقطه از بافت اندازه‌گیری می‌شود. این تکنیک به ویژه برای تشخیص ادم میوکارد (Myocardial Edema – تجمع مایع در عضله قلب) بسیار حساس است. در بیماری‌هایی مانند:

- - میوکاردیت
  - سکته قلبی حاد
  - رد پیوند قلب

مقدار T2 در بافت افزایش می‌یابد و این تغییر در نقشه‌های T2 به وضوح قابل مشاهده است. بنابراین T2 Mapping ابزاری قدرتمند برای شناسایی التهاب فعال در عضله قلب محسوب می‌شود.

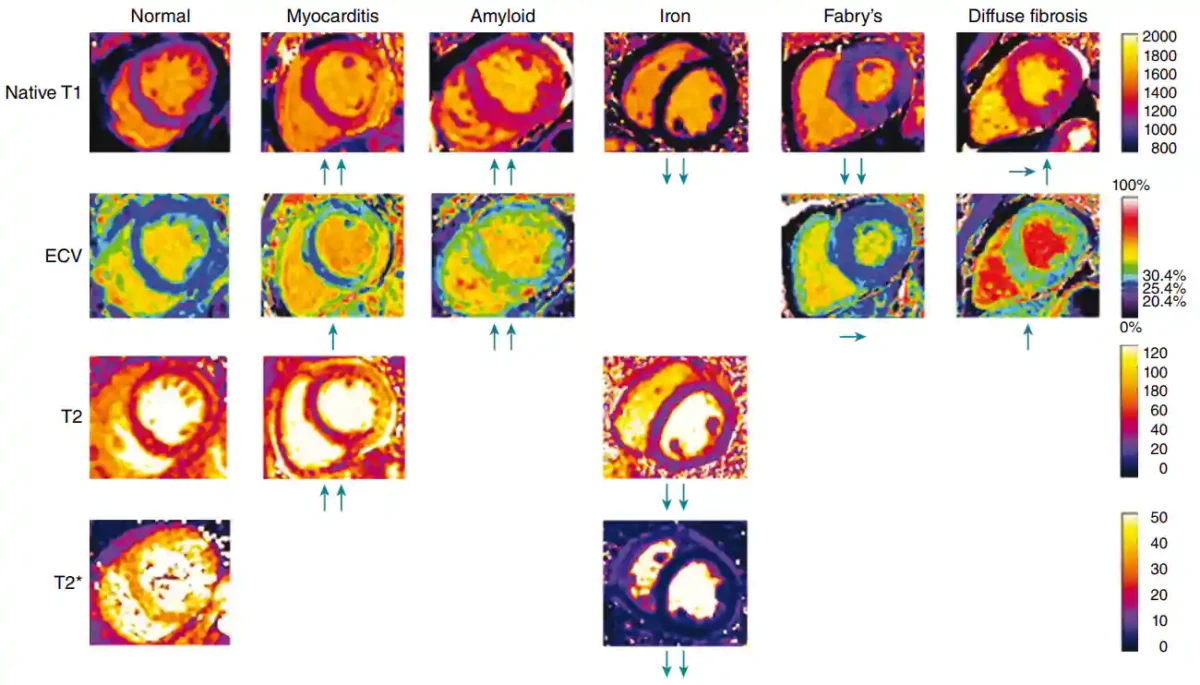

نمای معمول نقشه‌های T1، T2، T2* و حجم خارج‌سلولی (ECV) در سلامت و بیماری. این نقشه‌ها در افراد سالم و در بیماران مبتلا به بیماری‌های میوکارد نشان داده شده‌اند. فلش‌ها بیانگر تغییر نسبی در نقشه‌های پارامتریک مربوطه هستند. توصیه‌های بالینی برای نقشه‌برداری T1، T2، T2* و حجم خارج‌سلولی در MRI قلبی–عروقی: بیانیه اجماعی انجمن MRI (SCMR) که توسط انجمن اروپایی تصویربرداری قلبی–عروقی تأیید شده است. — نمای معمول نقشه‌های T1، T2، T2* و حجم خارج‌سلولی (ECV) در سلامت و بیماری. این نقشه‌ها در افراد سالم و در بیماران مبتلا به بیماری‌های میوکارد نشان داده شده‌اند. فلش‌ها بیانگر تغییر نسبی در نقشه‌های پارامتریک مربوطه هستند.
توصیه‌های بالینی برای نقشه‌برداری T1، T2، T2* و حجم خارج‌سلولی در MRI قلبی–عروقی: بیانیه اجماعی انجمن MRI (SCMR) که توسط انجمن اروپایی تصویربرداری قلبی–عروقی تأیید شده است.

⚫تقویت تأخیری با گادولینیوم (Late Gadolinium Enhancement – LGE)

یکی از مهم‌ترین و ارزشمندترین تکنیک‌های MRI قلب Late Gadolinium Enhancement یا LGE (تقویت تأخیری با ماده حاجب گادولینیوم) است. در این روش ابتدا ماده حاجب گادولینیوم (Gadolinium – ماده کنتراست پارامغناطیسی مورد استفاده در MRI) به صورت تزریق وریدی وارد بدن می‌شود. گادولینیوم در بافت‌های طبیعی و سالم عضله قلب به سرعت شسته می‌شود، اما در بافت‌هایی که دچار آسیب، نکروز یا فیبروز شده‌اند مدت طولانی‌تری باقی می‌ماند. پس از حدود ۱۰ تا ۲۰ دقیقه از تزریق، تصویربرداری انجام می‌شود. در این زمان:

- - بافت‌های آسیب‌دیده یا اسکار روشن‌تر دیده می‌شوند
  - عضله سالم تیره‌تر دیده می‌شود

این تکنیک به پزشکان اجازه می‌دهد با دقت بسیار بالا موارد زیر را تشخیص دهند:

- - اسکار ناشی از سکته قلبی
  - فیبروز عضله قلب
  - کاردیومیوپاتی‌ها
  - بیماری‌های التهابی قلب

یکی از مزایای مهم LGE این است که الگوی توزیع اسکار می‌تواند به تشخیص نوع بیماری کمک کند. برای مثال الگوی اسکار در بیماری عروق کرونر با الگوی اسکار در بیماری‌های عضله قلب متفاوت است.

📌خلاصه

توالی‌های تصویربرداری در MRI قلب ابزارهایی هستند که به پزشکان اجازه می‌دهند ساختار، عملکرد و وضعیت بافتی قلب را از زوایای مختلف بررسی کنند. برخی توالی‌ها مانند Balanced SSFP بیشتر برای تحلیل عملکرد قلب استفاده می‌شوند، در حالی که تکنیک‌هایی مانند T1 Mapping، T2 Mapping و LGE اطلاعات دقیقی درباره سلامت بافت عضله قلب ارائه می‌دهند.

ترکیب این توالی‌ها باعث شده است MRI قلب به یکی از کامل‌ترین روش‌های تصویربرداری برای ارزیابی بیماری‌های قلبی تبدیل شود، زیرا می‌تواند در یک بررسی واحد اطلاعاتی درباره آناتومی، عملکرد و آسیب بافتی قلب فراهم کند.

🔵آماده‌سازی بیمار و ایمنی در MRI قلبی

با وجود آنکه تصویربرداری تشدید مغناطیسی قلب (Cardiac Magnetic Resonance – CMR، تصویربرداری قلب با میدان مغناطیسی) یکی از ایمن‌ترین روش‌های تصویربرداری پزشکی محسوب می‌شود، اما به دلیل استفاده از میدان مغناطیسی بسیار قوی و در برخی موارد ماده حاجب گادولینیوم (Gadolinium – ماده کنتراست مورد استفاده در MRI)، رعایت اصول آماده‌سازی بیمار و استانداردهای ایمنی اهمیت بسیار زیادی دارد.

برخلاف روش‌هایی مانند سی‌تی آنژیوگرافی (CT Angiography – تصویربرداری با اشعه ایکس) یا آنژیوگرافی کاتتری (Catheter Angiography – تصویربرداری تهاجمی عروق)، در MRI از اشعه یونیزان (Ionizing Radiation – اشعه آسیب‌رسان به DNA) استفاده نمی‌شود. با این حال میدان مغناطیسی قوی دستگاه می‌تواند با برخی وسایل فلزی یا الکترونیکی داخل بدن تداخل ایجاد کند.

به همین دلیل پیش از انجام MRI قلب، یک فرآیند دقیق غربالگری ایمنی (Safety Screening – بررسی خطرات احتمالی) انجام می‌شود تا اطمینان حاصل شود که انجام تصویربرداری برای بیمار کاملاً بی‌خطر است.

در ادامه مهم‌ترین مراحل آماده‌سازی و ملاحظات ایمنی در MRI قلب بررسی می‌شود.

⚫آمادگی بیمار پیش از انجام MRI قلب

آماده‌سازی بیمار برای MRI قلب معمولاً ساده‌تر از بسیاری از روش‌های تهاجمی قلبی است، اما رعایت چند نکته مهم می‌تواند کیفیت تصویر و ایمنی بیمار را به طور قابل توجهی افزایش دهد. در بیشتر موارد بیمار باید چند ساعت قبل از انجام MRI ناشتا باشد. این موضوع به ویژه زمانی اهمیت دارد که قرار باشد ماده حاجب گادولینیوم تزریق شود یا بیمار سابقه تهوع داشته باشد. پیش از ورود به اتاق MRI، بیمار باید تمام اشیای فلزی را از بدن خود خارج کند. این موارد شامل:

- - ساعت
  - جواهرات
  - عینک
  - سنجاق سر
  - کارت‌های بانکی یا مغناطیسی
  - سمعک
  - تلفن همراه

می‌شود. دلیل این کار آن است که میدان مغناطیسی دستگاه می‌تواند این اجسام را به سرعت به سمت آهنربای دستگاه جذب کند. همچنین از بیمار خواسته می‌شود لباس‌های دارای زیپ فلزی، دکمه فلزی یا الیاف فلزی را تعویض کند و معمولاً لباس مخصوص بیمارستان بپوشد.

در MRI قلب معمولاً از سیستم همزمان‌سازی الکتروکاردیوگرام (ECG Gating – هماهنگ کردن تصویربرداری با ضربان قلب) استفاده می‌شود. برای این کار الکترودهایی روی قفسه سینه بیمار قرار می‌گیرند تا فعالیت الکتریکی قلب ثبت شود و دستگاه بتواند تصاویر را در زمان مناسب از چرخه قلبی تهیه کند. در برخی بیماران نیز ممکن است از آنها خواسته شود که در زمان‌های کوتاه نفس خود را نگه دارند تا حرکت قفسه سینه باعث کاهش کیفیت تصاویر نشود.

⚫بررسی وجود پیس‌میکر و ایمپلنت‌ها

یکی از مهم‌ترین مراحل پیش از انجام MRI بررسی وجود دستگاه‌های پزشکی کاشته‌شده در بدن (Implants – وسایل پزشکی داخل بدن) است. میدان مغناطیسی قوی دستگاه MRI می‌تواند روی برخی از این وسایل تأثیر بگذارد. به همین دلیل پزشک یا تکنسین MRI باید دقیقاً بداند آیا بیمار دارای موارد زیر است یا خیر:

پیس‌میکر قلب (Pacemaker – دستگاه تنظیم‌کننده ضربان قلب)
دفیبریلاتور قابل کاشت (ICD – دستگاه شوک‌دهنده قلب)
استنت‌های عروقی (Stent – فنر فلزی داخل رگ)
دریچه مصنوعی قلب (Prosthetic Heart Valve – دریچه جایگزین قلب)
کلیپس‌های جراحی مغز (Aneurysm Clip – گیره جراحی عروق مغز)
پمپ‌های دارویی کاشته‌شده (Drug Infusion Pump)
ایمپلنت حلزون گوش (Cochlear Implant – وسیله کمک شنوایی داخلی)
پلاک یا پیچ‌های فلزی ارتوپدی

در گذشته وجود پیس‌میکر یا ICD تقریباً یک مانع مطلق برای انجام MRI محسوب می‌شد. اما امروزه بسیاری از دستگاه‌های جدید به صورت MRI-Compatible یا MRI-Conditional (سازگار یا مشروط با MRI) طراحی شده‌اند. در این موارد می‌توان MRI را تحت شرایط کنترل‌شده و با همکاری متخصص قلب انجام داد، اما همچنان نیاز به بررسی دقیق دارد.

⚫موارد منع انجام MRI

در برخی شرایط انجام MRI ممکن است خطرناک باشد یا نیاز به احتیاط ویژه داشته باشد. این شرایط به طور کلی به دو دسته تقسیم می‌شوند:

🟡موارد منع مطلق (Absolute Contraindications – شرایطی که MRI نباید انجام شود)

برخی از مهم‌ترین موارد منع مطلق عبارتند از:

وجود برخی کلیپس‌های قدیمی آنوریسم مغزی
وجود ایمپلنت حلزون گوش غیرسازگار با MRI
وجود قطعات فلزی فرومغناطیس در چشم یا مغز

در این شرایط میدان مغناطیسی می‌تواند باعث حرکت قطعه فلزی در بدن شود که ممکن است خطر جدی ایجاد کند.

🟡موارد منع نسبی (Relative Contraindications – شرایطی که نیاز به بررسی دارد)

در برخی موارد انجام MRI ممکن است امکان‌پذیر باشد اما نیاز به بررسی دقیق دارد، مانند:

بارداری به‌ویژه در سه‌ماهه اول
نارسایی شدید کلیه
ترس از فضای بسته (Claustrophobia – اضطراب در محیط بسته)
چاقی شدید که ممکن است مانع ورود بیمار به دستگاه شود

در بیماران مبتلا به کلاستروفوبیا گاهی می‌توان از داروهای آرام‌بخش خفیف (Sedatives – داروهای کاهش اضطراب) استفاده کرد تا بیمار بتواند تصویربرداری را تحمل کند.

⚫نکات ایمنی در میدان مغناطیسی

دستگاه MRI یکی از قوی‌ترین میدان‌های مغناطیسی مورد استفاده در پزشکی را تولید می‌کند. قدرت این میدان معمولاً ۱٫۵ تسلا یا ۳ تسلا (Tesla – واحد شدت میدان مغناطیسی) است. برای مقایسه، میدان مغناطیسی زمین حدود ۵۰ میکروتسلا است، بنابراین میدان MRI هزاران برابر قوی‌تر از میدان طبیعی زمین است.

به همین دلیل ورود اشیای فلزی به اتاق MRI می‌تواند بسیار خطرناک باشد. اگر یک جسم فلزی وارد این میدان شود ممکن است با سرعت بسیار زیاد به سمت آهنربا کشیده شود. این پدیده به نام اثر پرتابه (Projectile Effect – پرتاب شدن اجسام فلزی به سمت آهنربا) شناخته می‌شود. به همین دلیل اتاق MRI دارای محدوده‌های ایمنی مشخص است و فقط افراد آموزش‌دیده اجازه ورود به بخش اصلی دستگاه را دارند.

علاوه بر این، هنگام تصویربرداری صدای نسبتاً بلندی از دستگاه شنیده می‌شود که ناشی از تغییر سریع گرادیان‌های مغناطیسی است. برای محافظت از شنوایی بیمار معمولاً از گوشی یا پلاگ گوش (Ear Protection – محافظ گوش) استفاده می‌شود.

⚫استفاده از ماده حاجب گادولینیوم

در بسیاری از بررسی‌های MRI قلب از ماده حاجب گادولینیوم (Gadolinium-based Contrast Agent – ماده کنتراست مخصوص MRI) استفاده می‌شود. گادولینیوم یک عنصر فلزی با خاصیت پارامغناطیسی (Paramagnetic – تقویت‌کننده سیگنال مغناطیسی) است که باعث می‌شود تفاوت بین بافت‌های سالم و آسیب‌دیده بهتر دیده شود. این ماده معمولاً از طریق تزریق وریدی (Intravenous Injection – تزریق داخل رگ) وارد بدن می‌شود و در مدت کوتاهی در جریان خون توزیع می‌شود. در MRI قلب گادولینیوم کاربردهای بسیار مهمی دارد، از جمله:

- - تشخیص اسکار ناشی از سکته قلبی
  - شناسایی فیبروز عضله قلب (Fibrosis – بافت اسکاری)
  - تشخیص التهاب عضله قلب (Myocarditis – التهاب میوکارد)
  - ارزیابی بیماری‌های عضله قلب (Cardiomyopathy – بیماری میوکارد)

یکی از مهم‌ترین تکنیک‌هایی که با استفاده از گادولینیوم انجام می‌شود Late Gadolinium Enhancement – LGE (تقویت تأخیری گادولینیوم) است که در فصل قبل معرفی شد. از نظر ایمنی، گادولینیوم در بیشتر بیماران بسیار ایمن است و واکنش‌های آلرژیک شدید نسبت به آن نادر است. با این حال در بیماران مبتلا به نارسایی شدید کلیه (Severe Renal Failure) استفاده از آن باید با احتیاط انجام شود، زیرا ممکن است در موارد بسیار نادر باعث بیماری‌ای به نام فیبروز سیستمیک نفروژنیک (Nephrogenic Systemic Fibrosis – سفت شدن غیرطبیعی پوست و بافت‌ها) شود.

به همین دلیل پیش از تزریق ماده حاجب معمولاً عملکرد کلیه با آزمایش کراتینین خون بررسی می‌شود.

📌جمع‌بندی

آماده‌سازی صحیح بیمار و رعایت اصول ایمنی، بخش جدایی‌ناپذیر از انجام موفق MRI قلب است. بررسی دقیق ایمپلنت‌ها، وسایل فلزی، وضعیت کلیه و شرایط عمومی بیمار کمک می‌کند تا این روش تصویربرداری پیشرفته با حداکثر ایمنی انجام شود. با رعایت این اصول، MRI قلب می‌تواند اطلاعات بسیار ارزشمندی درباره ساختار، عملکرد و سلامت بافت عضله قلب ارائه دهد و در تشخیص بسیاری از بیماری‌های قلبی نقش کلیدی ایفا کند.

🔵صفحات و نماهای تصویربرداری در MRI قلب

برای آنکه پزشک بتواند ساختار و عملکرد قلب را به‌درستی ارزیابی کند، تصاویر MRI قلب باید در صفحات استاندارد آناتومیک (Cardiac Imaging Planes – صفحات استاندارد تصویربرداری قلب) تهیه شوند. قلب برخلاف بسیاری از اندام‌های بدن دقیقاً در راستای محورهای بدن قرار ندارد، بلکه با زاویه‌ای در قفسه سینه قرار گرفته است. به همین دلیل استفاده از صفحات معمول بدن مانند اکسیال (Axial – عرضی)، ساژیتال (Sagittal – طولی) یا کرونال (Coronal – پیشانی) برای تحلیل دقیق قلب کافی نیست.

در تصویربرداری قلب از مجموعه‌ای از محورهای اختصاصی قلب (Cardiac Axes – محورهای اختصاصی آناتومی قلب) استفاده می‌شود که دقیقاً با جهت قرارگیری قلب هماهنگ هستند. این صفحات استاندارد باعث می‌شوند پزشک بتواند:

- - اندازه و حجم حفره‌های قلب را اندازه‌گیری کند
  - حرکت دیواره‌های قلب را ارزیابی کند
  - عملکرد دریچه‌ها را بررسی کند
  - بیماری‌های عضله قلب یا عروق کرونر را تشخیص دهد

نکته بسیار مهم این است که بسیاری از این نماها با نماهای استاندارد اکوکاردیوگرافی (Echocardiography – سونوگرافی قلب) شباهت دارند. این شباهت باعث می‌شود پزشکان بتوانند یافته‌های MRI را با نتایج اکو به‌راحتی مقایسه کنند. مهم‌ترین نماهای مورد استفاده در MRI قلب شامل موارد زیر هستند:

- - نمای Short Axis
  - نمای Long Axis
  - نمای دوحفره‌ای (۲‑Chamber)
  - نمای سه‌حفره‌ای (۳‑Chamber)
  - نمای چهارحفره‌ای (۴‑Chamber)

هر یک از این نماها اطلاعات متفاوتی درباره قلب ارائه می‌دهند.

⚫محورهای استاندارد تصویربرداری قلب

برای ایجاد نماهای استاندارد در MRI قلب ابتدا باید محور طولی قلب (Cardiac Long Axis – راستای طولی قلب) شناسایی شود. این محور معمولاً از راس قلب (Apex – نوک قلب) به سمت قاعده قلب (Base – محل اتصال دهلیزها و عروق بزرگ) امتداد دارد. بر اساس این محور، دو دسته صفحه اصلی تعریف می‌شوند:

- - Long Axis Views (نماهای محور طولی)
  - Short Axis Views (نماهای محور کوتاه)

این تقسیم‌بندی دقیقاً مشابه همان چیزی است که در اکوکاردیوگرافی ترانس‌توراسیک (Transthoracic Echocardiography – اکو از روی قفسه سینه) استفاده می‌شود. در MRI معمولاً ابتدا چند تصویر مرجع تهیه می‌شود و سپس بر اساس آنها صفحات استاندارد قلب تنظیم می‌شوند تا تمامی نماها دقیقاً در راستای آناتومی واقعی قلب قرار بگیرند.

⚫نمای Short Axis

Short Axis View (نمای محور کوتاه قلب) یکی از مهم‌ترین نماها در MRI قلب است. در این نما صفحات تصویربرداری عمود بر محور طولی قلب قرار می‌گیرند. به عبارت ساده‌تر، در این نما قلب مانند مجموعه‌ای از برش‌های عرضی از نوک تا قاعده دیده می‌شود. اگر قلب را مانند یک استوانه در نظر بگیریم، نمای Short Axis شبیه برش‌های حلقه‌ای آن است. در این نما معمولاً موارد زیر دیده می‌شود:

- - بطن چپ (Left Ventricle – حفره پمپاژ اصلی قلب)
  - بطن راست (Right Ventricle – حفره پمپاژ خون به ریه)
  - دیواره بین‌بطنی (Interventricular Septum – دیواره بین دو بطن)
  - عضله قلب (Myocardium – عضله پمپاژکننده قلب)

در MRI معمولاً مجموعه‌ای از تصاویر Short Axis از راس قلب تا قاعده تهیه می‌شود که به آن Stack of Short Axis Slices (مجموعه برش‌های متوالی) گفته می‌شود.

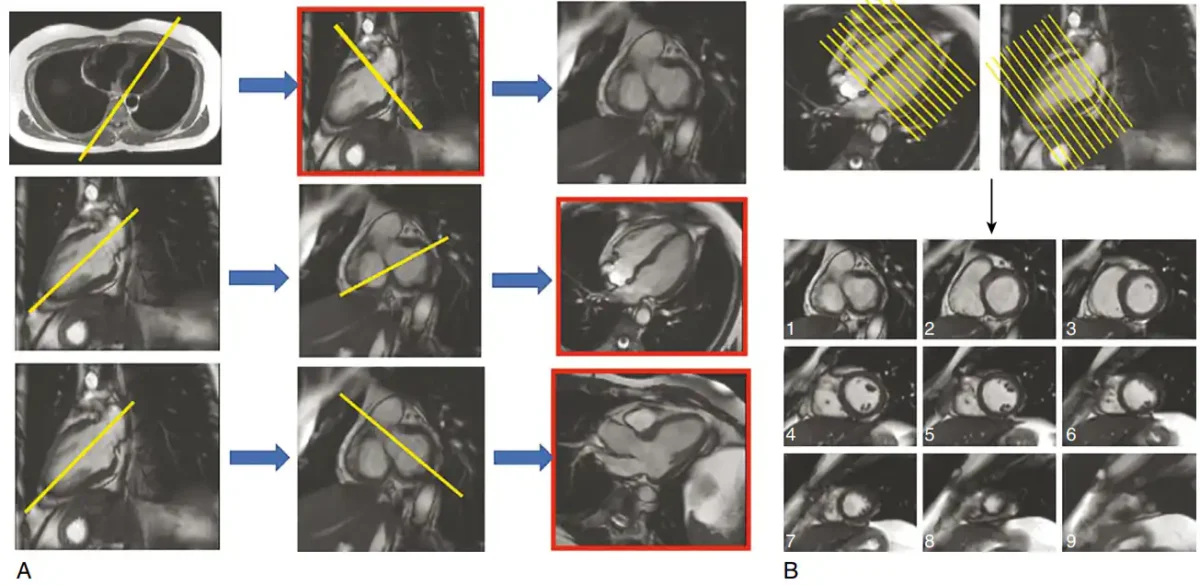

MRI قلبی | مراحل اخذ تصاویر سینمایی (Cine) از بطن چپ در نماهای طولی و عرضی. — مراحل اخذ تصاویر سینمایی (Cine) از بطن چپ در نماهای طولی و عرضی.

تصویر بالا : مراحل اخذ تصاویر سینمایی (Cine) از بطن چپ در نماهای طولی و عرضی. تصاویر اولیه اکتشافی (scout) برای برنامه‌ریزی نمای دو حفره‌ای استفاده می‌شوند. نمای دو حفره‌ای برای برنامه‌ریزی برش‌های محور کوتاه (short-axis) به کار می‌رود. سپس از برش‌های دو حفره‌ای و محور کوتاه برای اخذ نماهای چهار حفره‌ای و سه حفره‌ای از طریق شناسایی صفحه‌ای استفاده می‌شود که به ترتیب از دهلیز چپ، دریچه میترال، بطن چپ و رأس عبور می‌کند (A). نماهای چهار حفره‌ای و دو حفره‌ای برای برنامه‌ریزی مجموعه برش‌های متوالی محور کوتاه استفاده می‌شوند (B).

🟡کاربردهای بالینی نمای Short Axis

این نما مهم‌ترین نما برای تحلیل عملکرد بطن چپ محسوب می‌شود. پزشک با استفاده از این تصاویر می‌تواند:

حجم پایان دیاستولی (End Diastolic Volume – حجم بطن در پرشدگی کامل) را اندازه‌گیری کند
حجم پایان سیستولی (End Systolic Volume – حجم بطن پس از انقباض) را محاسبه کند
کسر جهشی (Ejection Fraction – درصد خون پمپ‌شده) را تعیین کند

همچنین در این نما حرکت تمام بخش‌های عضله قلب (Myocardial Segments – قطعات عضله قلب) قابل بررسی است. این موضوع در تشخیص:

سکته قلبی (Myocardial Infarction – آسیب ناشی از انسداد عروق کرونر)
کاردیومیوپاتی (Cardiomyopathy – بیماری عضله قلب)
اختلالات حرکت دیواره قلب (Wall Motion Abnormalities)

بسیار اهمیت دارد.

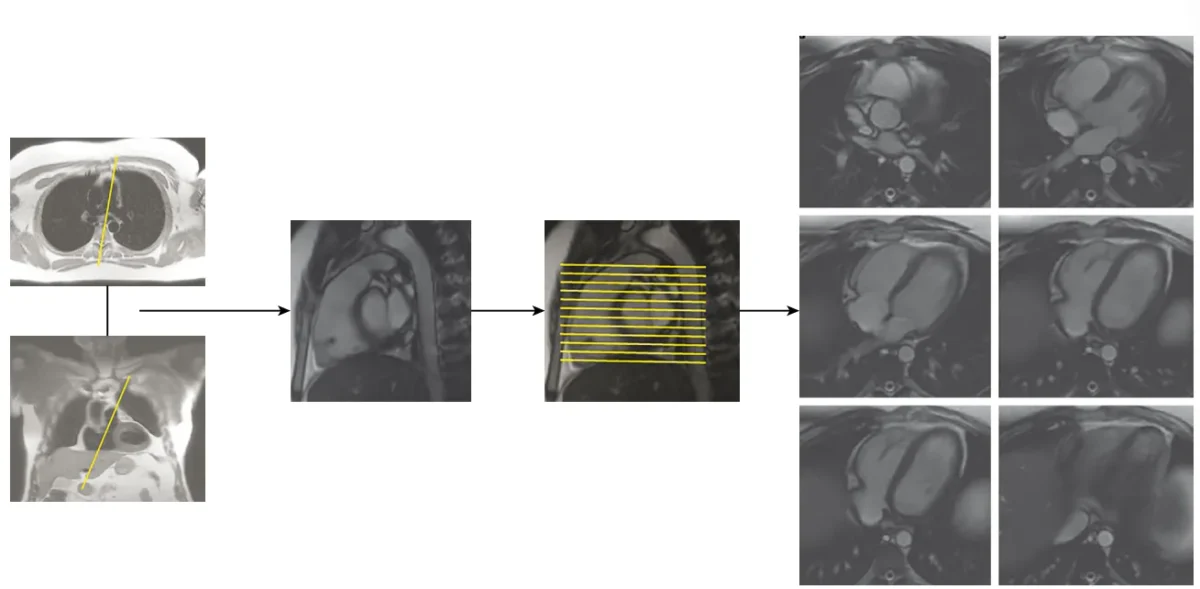

MRI قلبی | مراحل به‌دست‌آوردن تصاویر سینمایی (Cine) از بطن راست در نماهای محور طولی و محور کوتاه.

تصویر : مراحل به‌دست‌آوردن تصاویر سینمایی (Cine) از بطن راست در نماهای محور طولی و محور کوتاه. تصاویر اولیه اکتشافی (Scout) برای برنامه‌ریزی نمای مجرای خروجی بطن راست (RVOT) استفاده می‌شوند. با استفاده از نمای RVOT، یک مجموعه برش‌های ترانس‌آکسیال از بطن راست از دریچه پولمونری (ریوی) تا پایین دیواره دیافراگماتیک بطن راست برنامه‌ریزی می‌شود.

🟡مقایسه با اکوکاردیوگرافی

نمای Short Axis در MRI شباهت زیادی به Parasternal Short Axis View (نمای پاراسترنال محور کوتاه در اکو) دارد. در هر دو روش این نما برای بررسی:

حرکت عضله قلب
ضخامت دیواره‌ها
عملکرد بطن چپ

بسیار مهم است.

⚫نمای Long Axis

Long Axis View (نمای محور طولی قلب) تصویری است که در راستای محور طولی قلب تهیه می‌شود. این نما قلب را از راس تا قاعده نشان می‌دهد و به پزشک اجازه می‌دهد رابطه بین دهلیزها، بطن‌ها و دریچه‌ها را مشاهده کند. در واقع نماهای Long Axis شامل چند زیرگروه هستند که مهم‌ترین آنها:

نمای دوحفره‌ای
نمای سه‌حفره‌ای
نمای چهارحفره‌ای

است. این نماها به‌ویژه برای بررسی حرکت کلی قلب، عملکرد دریچه‌ها و ارتباط بین حفره‌ها اهمیت زیادی دارند.

⚫نمای دوحفره‌ای (۲‑Chamber)

Two‑Chamber View یا ۲‑Chamber (نمای دوحفره‌ای) تصویری از سمت چپ قلب است که در آن تنها دو حفره دیده می‌شود:

- - دهلیز چپ (Left Atrium – حفره دریافت‌کننده خون از ریه)
  - بطن چپ (Left Ventricle – حفره پمپاژ خون به بدن)

در این نما بطن راست و دهلیز راست دیده نمی‌شوند زیرا صفحه تصویربرداری فقط از بخش چپ قلب عبور می‌کند.

🟡آنچه پزشک در این نما می‌بیند

در نمای دوحفره‌ای پزشک می‌تواند موارد زیر را به‌وضوح مشاهده کند:

حرکت دیواره قدامی بطن چپ
حرکت دیواره تحتانی بطن چپ
عملکرد دریچه میترال (Mitral Valve – دریچه بین دهلیز و بطن چپ)
اندازه دهلیز چپ

🟡کاربردهای بالینی

این نما در تشخیص بسیاری از بیماری‌های قلبی اهمیت دارد، از جمله:

اختلال حرکت دیواره‌های بطن چپ در سکته قلبی
بررسی کاردیومیوپاتی هیپرتروفیک (Hypertrophic Cardiomyopathy – ضخیم شدن غیرطبیعی عضله قلب)
ارزیابی نارسایی دریچه میترال (Mitral Regurgitation – برگشت خون از بطن به دهلیز)

🟡مقایسه با اکوکاردیوگرافی

نمای دوحفره‌ای در MRI تقریباً معادل Apical 2‑Chamber View (نمای اپیکال دوحفره‌ای در اکو) است. در هر دو روش این نما برای ارزیابی دقیق بطن چپ استفاده می‌شود.

⚫نمای سه‌حفره‌ای (۳‑Chamber)

Three‑Chamber View یا ۳‑Chamber (نمای سه‌حفره‌ای) یکی از نماهای بسیار مهم در MRI قلب است. در این نما سه ساختار اصلی دیده می‌شوند:

دهلیز چپ (Left Atrium)
بطن چپ (Left Ventricle)
مجرای خروجی بطن چپ (Left Ventricular Outflow Tract – مسیر خروج خون از بطن چپ)

در این نما همچنین دو دریچه مهم دیده می‌شوند:

دریچه میترال (Mitral Valve)
دریچه آئورت (Aortic Valve – دریچه خروج خون به آئورت)

🟡آنچه پزشک در این نما بررسی می‌کند

در نمای سه‌حفره‌ای پزشک می‌تواند:

باز و بسته شدن دریچه آئورت را مشاهده کند
عملکرد دریچه میترال را بررسی کند
مسیر خروج خون از بطن چپ را ارزیابی کند

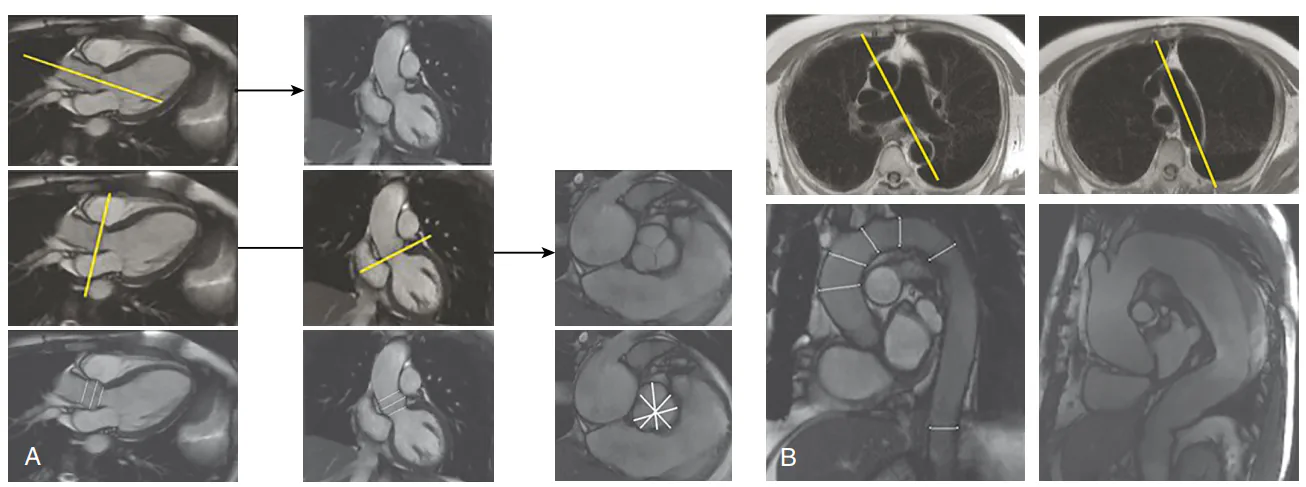

MRI قلبی | مراحل به‌دست‌آوردن تصاویر سینمایی (Cine) از دریچه آئورت، ریشه آئورت و کل آئورت توراسیک.

تصویربالا : مراحل به‌دست‌آوردن تصاویر سینمایی (Cine) از دریچه آئورت، ریشه آئورت و کل آئورت توراسیک. نمای سه‌حفره‌ای (Three‑chamber) با گرفتن نمایی عمود بر دریچه آئورت و آئورت برای به‌دست‌آوردن نمای کرونال استفاده می‌شود. سپس نمای سه‌حفره‌ای و نمای کرونال برای اخذ نمای محور کوتاه آئورت به کار می‌روند. تصاویر اولیه اکتشافی (Scout) نیز می‌توانند برای گرفتن «نمای چوب هاکی» از آئورت مورد استفاده قرار گیرند.

🟡کاربردهای بالینی

این نما به‌ویژه در تشخیص موارد زیر اهمیت دارد:

تنگی دریچه آئورت (Aortic Stenosis – باریک شدن دریچه آئورت)
نارسایی دریچه آئورت (Aortic Regurgitation – برگشت خون از آئورت)
انسداد مسیر خروج بطن چپ (LVOT Obstruction – انسداد مسیر خروج خون)

این نما همچنین در بررسی برخی از انواع کاردیومیوپاتی هیپرتروفیک بسیار ارزشمند است.

🟡مقایسه با اکوکاردیوگرافی

نمای سه‌حفره‌ای در MRI تقریباً معادل Apical Long Axis View یا Apical 3‑Chamber View در اکوکاردیوگرافی است.

⚫نمای چهارحفره‌ای (۴‑Chamber)

Four‑Chamber View یا ۴‑Chamber (نمای چهارحفره‌ای) یکی از شناخته‌شده‌ترین و مهم‌ترین نماهای تصویربرداری قلب است. در این نما هر چهار حفره قلب به طور همزمان دیده می‌شوند:

- - دهلیز راست (Right Atrium – حفره دریافت خون از بدن)
  - دهلیز چپ (Left Atrium)
  - بطن راست (Right Ventricle)
  - بطن چپ (Left Ventricle)

همچنین در این نما دو دریچه مهم دیده می‌شوند:

- - دریچه میترال (Mitral Valve)
  - دریچه سه‌لتی (Tricuspid Valve – دریچه بین دهلیز و بطن راست)

🟡آنچه پزشک در این نما ارزیابی می‌کند

در نمای چهارحفره‌ای پزشک می‌تواند موارد زیر را بررسی کند:

اندازه هر چهار حفره قلب
حرکت دیواره‌های بطن‌ها
عملکرد دریچه‌های میترال و تریکوسپید
وجود نقص دیواره بین دهلیزی (Atrial Septal Defect – سوراخ بین دهلیزها)
وجود نقص دیواره بین بطنی (Ventricular Septal Defect – سوراخ بین بطن‌ها)

این نما همچنین در بررسی بزرگی بطن راست که در بیماری‌های ریوی یا فشار خون ریوی (Pulmonary Hypertension – افزایش فشار عروق ریه) دیده می‌شود بسیار مهم است.

🟡مقایسه با اکوکاردیوگرافی

نمای چهارحفره‌ای در MRI تقریباً معادل Apical 4‑Chamber View (نمای اپیکال چهارحفره‌ای در اکو) است. این نما در هر دو روش یکی از مهم‌ترین نماهای استاندارد برای بررسی کلی قلب محسوب می‌شود.

📌جمع‌بندی

نماهای استاندارد در MRI قلب ابزار اصلی پزشک برای تحلیل دقیق ساختار و عملکرد قلب هستند. هر یک از این نماها اطلاعات خاصی درباره حفره‌های قلب، حرکت دیواره‌ها و عملکرد دریچه‌ها ارائه می‌دهند. نمای Short Axis برای اندازه‌گیری دقیق عملکرد بطن‌ها، نمای ۲‑Chamber و ۳‑Chamber برای تحلیل عملکرد بطن چپ و دریچه‌ها، و نمای ۴‑Chamber برای مشاهده همزمان تمام حفره‌های قلب استفاده می‌شود.

از آنجا که این نماها با نماهای استاندارد اکوکاردیوگرافی تطابق زیادی دارند، پزشکان می‌توانند یافته‌های MRI را با سایر روش‌های تصویربرداری قلب مقایسه کنند و به تشخیص دقیق‌تری برسند.

🔵ارزیابی عملکرد قلب با MRI قلب

یکی از مهم‌ترین کاربردهای MRI قلب ارزیابی دقیق عملکرد قلب (Cardiac Function – عملکرد پمپاژ قلب) است. در بسیاری از بیماری‌های قلبی، مشکل اصلی در واقع اختلال در توانایی قلب برای پُر شدن از خون (Diastolic Function – عملکرد دیاستولی) یا پمپ کردن خون به گردش بدن (Systolic Function – عملکرد سیستولی) است.

در میان تمام روش‌های تصویربرداری قلب، MRI قلب به دلیل قدرت تفکیک فضایی بالا (High Spatial Resolution – وضوح بالای ساختارها) و تفکیک زمانی مناسب (Temporal Resolution – توانایی مشاهده حرکت در زمان) دقیق‌ترین روش برای اندازه‌گیری حجم حفره‌های قلب و ارزیابی عملکرد بطن‌ها محسوب می‌شود. به همین دلیل در بسیاری از مطالعات علمی و راهنماهای بین‌المللی، MRI قلب به عنوان استاندارد طلایی (Gold Standard – دقیق‌ترین روش مرجع) برای اندازه‌گیری حجم و عملکرد بطن‌ها شناخته می‌شود.

ارزیابی عملکرد قلب با CMR معمولاً بر اساس مجموعه‌ای از تصاویر سینمایی قلب انجام می‌شود که به آنها تصاویر سینمایی (Cine MRI – تصاویر متحرک قلب) گفته می‌شود. این تصاویر معمولاً با توالی Balanced SSFP (Balanced Steady State Free Precession – توالی سریع با کنتراست بالا بین خون و عضله) تهیه می‌شوند که امکان مشاهده واضح مرز بین خون داخل حفره‌ها و عضله قلب را فراهم می‌کند.

با استفاده از این تصاویر، پزشک می‌تواند چندین شاخص کلیدی عملکرد قلب را با دقت بسیار بالا اندازه‌گیری کند.

⚫اندازه‌گیری حجم بطن‌ها

یکی از اساسی‌ترین مراحل ارزیابی عملکرد قلب، اندازه‌گیری حجم بطن‌ها در مراحل مختلف چرخه قلب است. چرخه قلب شامل دو مرحله اصلی است:

دیاستول (Diastole – مرحله پر شدن قلب از خون)
سیستول (Systole – مرحله انقباض و پمپاژ خون)

در MRI قلب معمولاً مجموعه‌ای از تصاویر Short Axis (محور کوتاه قلب) از راس قلب (Apex – نوک قلب) تا قاعده قلب (Base – محل اتصال دهلیزها) تهیه می‌شود. این مجموعه تصاویر که به آن Stack of Short Axis Slices (مجموعه برش‌های متوالی محور کوتاه) گفته می‌شود، امکان محاسبه دقیق حجم بطن‌ها را فراهم می‌کند. در هر برش، پزشک یا نرم‌افزار تحلیل تصویر، مرز داخلی عضله قلب یعنی اندوکارد (Endocardium – لایه داخلی عضله قلب) را مشخص می‌کند. با جمع کردن مساحت این برش‌ها و در نظر گرفتن ضخامت هر برش، حجم کل بطن محاسبه می‌شود.

دو حجم اصلی که اندازه‌گیری می‌شوند عبارتند از:

🟡حجم پایان دیاستولی (End Diastolic Volume – حجم بطن در بیشترین پرشدگی)

End Diastolic Volume یا EDV (حجم پایان دیاستولی) نشان‌دهنده مقدار خونی است که بطن درست قبل از شروع انقباض در خود دارد. این حجم بیانگر ظرفیت پرشدگی بطن است و اطلاعات مهمی درباره پیش‌بار قلب (Preload – میزان کشیدگی بطن قبل از انقباض) ارائه می‌دهد. افزایش EDV می‌تواند در بیماری‌هایی مانند:

کاردیومیوپاتی دیلاته (Dilated Cardiomyopathy – بزرگ شدن و ضعیف شدن بطن)
نارسایی دریچه‌ای (Valvular Regurgitation – برگشت خون از دریچه‌ها)

مشاهده شود.

🟡حجم پایان سیستولی (End Systolic Volume – حجم باقی‌مانده پس از انقباض)

End Systolic Volume یا ESV (حجم پایان سیستولی) مقدار خونی است که پس از پایان انقباض در بطن باقی می‌ماند. افزایش این حجم معمولاً نشان‌دهنده ضعف عملکرد پمپاژ قلب است. ESV بالا می‌تواند در شرایطی مانند:

نارسایی قلبی (Heart Failure – کاهش توان پمپاژ قلب)
آسیب عضله قلب پس از سکته (Post‑Infarction Myocardial Damage – آسیب عضله پس از سکته)

مشاهده شود.

⚫حجم ضربه‌ای قلب (Stroke Volume – حجم خون پمپ‌شده در هر ضربان)

یکی دیگر از شاخص‌های مهم عملکرد قلب Stroke Volume (حجم ضربه‌ای قلب) است که نشان می‌دهد در هر ضربان چه مقدار خون از بطن خارج می‌شود. به بیان ساده:

حجم ضربه‌ای = حجم پایان دیاستولی − حجم پایان سیستولی

کاهش Stroke Volume می‌تواند نشان‌دهنده کاهش قدرت پمپاژ قلب باشد.

⚫محاسبه کسر جهشی (Ejection Fraction – درصد خون پمپ‌شده)

یکی از مهم‌ترین شاخص‌های عملکرد قلب Ejection Fraction یا EF (کسر جهشی – درصد خون خارج شده از بطن در هر ضربان) است. این شاخص نشان می‌دهد چه درصدی از خونی که در بطن وجود دارد در زمان انقباض از قلب خارج می‌شود.

🟡مقادیر طبیعی EF

در بطن چپ، مقادیر طبیعی معمولاً به شکل زیر در نظر گرفته می‌شوند:

طبیعی: حدود ۵۵ تا ۷۰ درصد
کاهش خفیف: ۴۵ تا ۵۴ درصد
کاهش متوسط: ۳۰ تا ۴۴ درصد
کاهش شدید: کمتر از ۳۰ درصد

کاهش EF معمولاً نشان‌دهنده اختلال عملکرد سیستولی بطن چپ (Left Ventricular Systolic Dysfunction – ضعف در انقباض بطن چپ) است. MRI قلب به دلیل دقت بسیار بالا در تعیین مرز عضله قلب، یکی از دقیق‌ترین روش‌ها برای اندازه‌گیری EF محسوب می‌شود و در بسیاری از مطالعات بالینی برای ارزیابی پاسخ به درمان نارسایی قلبی استفاده می‌شود.

⚫بررسی حرکت دیواره‌های قلب (Wall Motion Analysis – تحلیل حرکت عضله قلب)

قلب از لایه‌ای عضلانی به نام میوکارد (Myocardium – عضله قلب) تشکیل شده است که در زمان هر ضربان منقبض می‌شود. در برخی بیماری‌ها، بخش‌هایی از این عضله ممکن است به درستی منقبض نشوند. MRI قلب با استفاده از تصاویر Cine MRI امکان مشاهده دقیق حرکت دیواره‌های قلب در طول چرخه قلب را فراهم می‌کند.

در این بررسی، حرکت عضله قلب در قطعات استاندارد عضله قلب (Myocardial Segments – بخش‌های استاندارد عضله) تحلیل می‌شود. در مدل استاندارد معمولاً بطن چپ به ۱۷ قطعه (۱۷‑Segment Model – مدل ۱۷ قطعه‌ای) تقسیم می‌شود که هر یک مربوط به ناحیه خاصی از خون‌رسانی عروق کرونر است.

پزشک در این ارزیابی چهار نوع اختلال حرکت را بررسی می‌کند:

🟡کاهش حرکت (Hypokinesia – کاهش انقباض)

در این حالت عضله قلب هنوز حرکت دارد اما میزان انقباض آن کمتر از حد طبیعی است. این وضعیت می‌تواند در:

ایسکمی قلبی (Myocardial Ischemia – کاهش خون‌رسانی عضله قلب)
مراحل اولیه سکته قلبی

دیده شود.

🟡عدم حرکت (Akinesia – عدم انقباض)

در این حالت بخشی از عضله قلب تقریباً هیچ حرکتی ندارد. این وضعیت اغلب نشان‌دهنده آسیب شدید عضله قلب است که معمولاً در ناحیه سکته قلبی رخ می‌دهد.

🟡حرکت متناقض (Dyskinesia – حرکت غیرطبیعی)

در این حالت بخش آسیب‌دیده عضله قلب هنگام انقباض به سمت بیرون حرکت می‌کند. این پدیده معمولاً در موارد آنوریسم بطن چپ (Left Ventricular Aneurysm – بیرون‌زدگی دیواره بطن) دیده می‌شود.

🟡تأخیر در انقباض (Dyssynchrony – عدم هماهنگی انقباض)

در برخی بیماران بخش‌های مختلف قلب در زمان‌های متفاوت منقبض می‌شوند. این وضعیت در برخی بیماران مبتلا به نارسایی قلبی مشاهده می‌شود و ممکن است بیمار کاندید درمان همزمان‌سازی قلب (Cardiac Resynchronization Therapy – درمان هماهنگ‌سازی انقباض قلب) باشد.

⚫ارزیابی دقیق بطن راست (Right Ventricular Assessment – بررسی عملکرد بطن راست)

ارزیابی بطن راست یکی از چالش‌برانگیزترین بخش‌های تصویربرداری قلب است. بطن راست شکل پیچیده‌ای دارد و دیواره آن نازک‌تر از بطن چپ است. به همین دلیل در بسیاری از روش‌های تصویربرداری مانند اکوکاردیوگرافی، اندازه‌گیری دقیق عملکرد آن دشوار است. MRI قلب در حال حاضر دقیق‌ترین روش غیرتهاجمی برای ارزیابی بطن راست محسوب می‌شود. در این ارزیابی موارد زیر بررسی می‌شوند:

🟡حجم بطن راست (Right Ventricular Volumes – حجم بطن راست)

مانند بطن چپ، در MRI می‌توان:

RV End Diastolic Volume – حجم پایان دیاستولی بطن راست
RV End Systolic Volume – حجم پایان سیستولی بطن راست

را اندازه‌گیری کرد.

🟡کسر جهشی بطن راست (Right Ventricular Ejection Fraction – EF بطن راست)

این شاخص نشان می‌دهد بطن راست چه مقدار از خون را به سمت ریه‌ها پمپ می‌کند. کاهش این مقدار می‌تواند در بیماری‌هایی مانند:

فشار خون ریوی (Pulmonary Hypertension – افزایش فشار عروق ریه)
کاردیومیوپاتی بطن راست (Arrhythmogenic Right Ventricular Cardiomyopathy – بیماری عضله بطن راست)
بیماری‌های مادرزادی قلب

مشاهده شود.

🟡اندازه و شکل بطن راست

MRI می‌تواند تغییرات ساختاری بطن راست را با دقت بالا نشان دهد، از جمله:

بزرگ شدن بطن راست (Right Ventricular Dilatation – اتساع بطن راست)
نازک شدن یا ضخیم شدن دیواره بطن راست
تغییرات غیرطبیعی در حرکت دیواره

این اطلاعات برای تشخیص و پیگیری بسیاری از بیماری‌های قلبی و ریوی بسیار حیاتی هستند.

📌جمع‌بندی

MRI قلب یکی از دقیق‌ترین ابزارهای موجود برای ارزیابی عملکرد قلب است. این روش با استفاده از تصاویر سینمایی و برش‌های متوالی قلب امکان اندازه‌گیری دقیق:

- - حجم بطن‌ها
  - حجم ضربه‌ای
  - کسر جهشی
  - حرکت دیواره‌های عضله قلب
  - عملکرد بطن راست

را فراهم می‌کند. به دلیل دقت بالا و قابلیت بازسازی سه‌بعدی، MRI قلب در بسیاری از شرایط بالینی به عنوان استاندارد طلایی برای اندازه‌گیری عملکرد بطن‌ها شناخته می‌شود و نقش بسیار مهمی در تشخیص، تعیین شدت بیماری و پیگیری درمان بیماران قلبی دارد.

🔵ارزیابی بافت عضله قلب در MRI قلب (Tissue Characterization)

یکی از مهم‌ترین و منحصر‌به‌فردترین قابلیت‌های MRI قلب (Cardiac Magnetic Resonance – تصویربرداری تشدید مغناطیسی قلب) توانایی آن در ارزیابی مستقیم بافت عضله قلب (Myocardial Tissue Characterization – تحلیل ویژگی‌های بافت میوکارد) است.

در بسیاری از بیماری‌های قلبی، مشکل اصلی فقط در عملکرد پمپاژ قلب نیست، بلکه در تغییرات میکروسکوپی بافت عضله قلب (Myocardial Tissue Changes – تغییرات بافتی میوکارد) رخ می‌دهد. این تغییرات ممکن است شامل:

- - التهاب عضله قلب (Myocarditis – التهاب میوکارد)
  - ادم عضله قلب (Myocardial Edema – تجمع مایع در میوکارد)
  - فیبروز (Fibrosis – جایگزینی عضله با بافت فیبری)
  - نکروز یا مرگ سلولی (Necrosis – مرگ سلول‌های عضله قلب)
  - تشکیل اسکار قلبی (Myocardial Scar – بافت جای زخم)

باشد. بسیاری از این تغییرات در مراحل اولیه بیماری با روش‌هایی مانند اکوکاردیوگرافی (Echocardiography – سونوگرافی قلب) یا حتی CT قلب (Cardiac CT – سی‌تی قلب) قابل تشخیص نیستند. اما MRI قلب به دلیل حساسیت بالا نسبت به ویژگی‌های فیزیکی بافت‌ها می‌تواند این تغییرات را حتی در مراحل اولیه بیماری آشکار کند. به همین دلیل ارزیابی بافت عضله قلب (Tissue Characterization) یکی از مهم‌ترین مزیت‌های CMR در مقایسه با سایر روش‌های تصویربرداری قلب محسوب می‌شود.

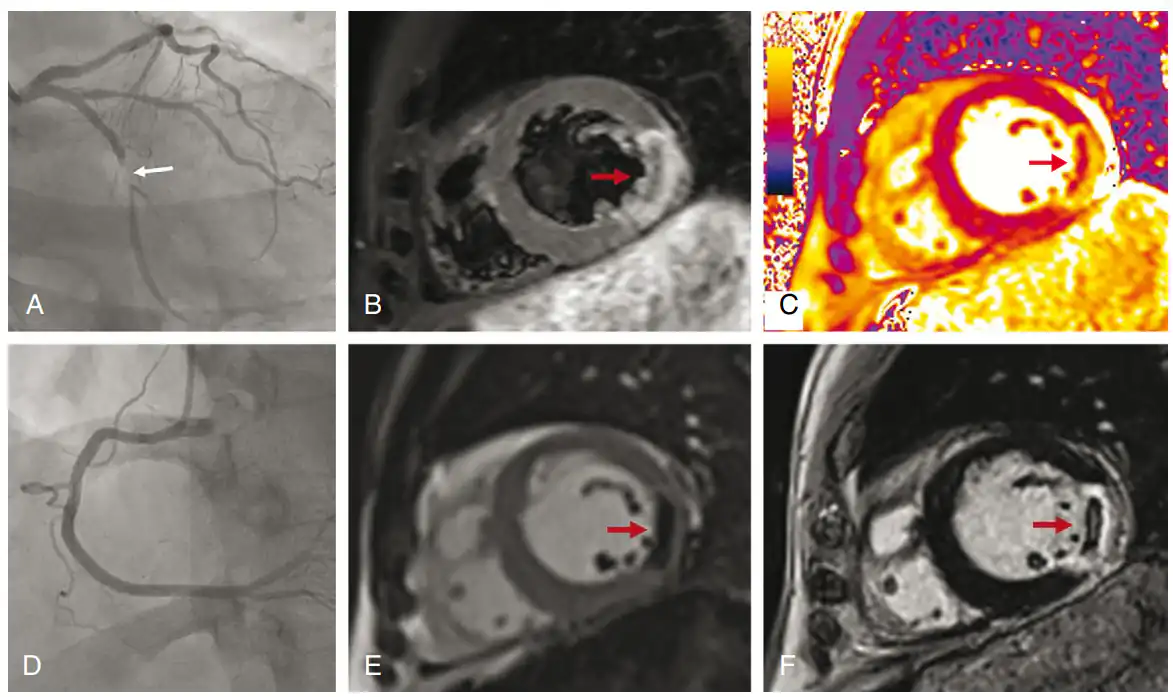

تصویر بالا : تصویربرداری MRI در بیماری با بالا رفتن قطعه ST (بخشی از نوار قلب که افزایش آن معمولاً نشانه سکته حاد قلبی است). بیمار ۵۳ ساله‌ای با انفارکتوس میوکارد با بالا رفتن ST (سکته قلبی ناشی از انسداد کامل یکی از رگ‌های کرونری) و عارضه فیبریلاسیون بطنی (نوعی آریتمی بسیار خطرناک که در آن بطن‌های قلب به‌طور نامنظم و سریع می‌لرزند و پمپاژ مؤثر خون متوقف می‌شود) بستری شد.

در آنژیوگرافی کرونری (تصویربرداری از رگ‌های تغذیه‌کننده قلب با تزریق ماده حاجب)، انسداد در بخش میانی شریان سیرکومفلکس چپ یا LCX (شاخه‌ای از شریان کرونری چپ که خون‌رسانی به دیواره جانبی قلب را انجام می‌دهد) مشاهده شد (فلش)، در حالی که در شریان نزولی قدامی چپ یا LAD (رگی که خون‌رسانی بخش قدامی و سپتوم قلب را بر عهده دارد) و شریان کرونری راست یا RCA (یکی از شریان‌های اصلی تأمین‌کننده خون قلب) انسدادی دیده نشد (A و D). بیمار تحت استنت‌گذاری اولیه (قرار دادن فنر فلزی داخل رگ برای باز نگه داشتن محل انسداد) در محل ضایعه LCX قرار گرفت.

MRI قلب با استفاده از تصویربرداری T2-وزن‌دار (نوعی سکانس MRI که برای تشخیص افزایش آب بافت و التهاب کاربرد دارد) (B) و T2 مپینگ (روش کمی در MRI برای اندازه‌گیری دقیق میزان آب و ادم در بافت قلب) (C)، ادم حاد میوکارد (تورم و افزایش مایع در عضله قلب به علت آسیب یا التهاب) را در دیواره لترال میانی (بخش میانی دیواره جانبی قلب) نشان داد (فلش‌ها؛ در ناحیه تغذیه‌شده توسط LCX میانی) که همراه با یک هسته هیپوانتنس (ناحیه‌ای تیره‌تر در تصویر که نشان‌دهنده بافت آسیب‌دیده یا خونریزی است) بود.

در تصاویر افزایش زودهنگام گادولینیوم (Early Gadolinium Enhancement؛ تکنیک MRI با ماده حاجب گادولینیوم برای بررسی آسیب حاد بافت) نیز وجود همین هسته هیپوانتنس تأیید شد (E) (فلش).

همچنین تصاویر افزایش تأخیری گادولینیوم یا LGE (Late Gadolinium Enhancement؛ روشی برای تشخیص بافت مرده یا اسکار قلبی)، انفارکتوس ترانسمورال (سکته‌ای که تمام ضخامت دیواره عضله قلب را درگیر کرده است) را در دیواره لترال میانی (فلش؛ در ناحیه LCX میانی) همراه با همان هسته هیپوانتنس نشان دادند (F).

در مجموع، این یافته‌های تصویری با یک انفارکتوس حاد ترانسمورال در ناحیه LCX میانی سازگار هستند که همراه با خونریزی داخل‌میوکارد (خونریزی درون بافت عضله قلب پس از آسیب شدید) رخ داده است.

⚫انواع تغییرات بافتی قابل تشخیص در MRI قلب

MRI قلب قادر است انواع مختلفی از آسیب‌های بافتی در عضله قلب را شناسایی کند. این تغییرات معمولاً به الگوهای خاصی در تصاویر MRI منجر می‌شوند که برای پزشک اطلاعات تشخیصی بسیار ارزشمندی فراهم می‌کنند.

🟡فیبروز عضله قلب (Myocardial Fibrosis – جایگزینی عضله با بافت فیبری)

فیبروز (Fibrosis – تشکیل بافت فیبری) به حالتی گفته می‌شود که در آن سلول‌های عضله قلب به تدریج از بین رفته و با بافت همبند فیبری (Fibrotic Tissue – بافت اسکار مانند) جایگزین می‌شوند. فیبروز می‌تواند در اثر عوامل مختلفی ایجاد شود، از جمله:

- بیماری عروق کرونر (Coronary Artery Disease – تنگی عروق تغذیه‌کننده قلب)
- کاردیومیوپاتی‌ها (Cardiomyopathies – بیماری‌های عضله قلب)
- فشار خون مزمن (Chronic Hypertension – افزایش طولانی‌مدت فشار خون)
- التهاب مزمن عضله قلب

وجود فیبروز در عضله قلب اهمیت بالینی زیادی دارد زیرا می‌تواند:

- قدرت انقباض عضله قلب را کاهش دهد
- زمینه ایجاد آریتمی‌های خطرناک (Arrhythmias – اختلالات ریتم قلب) را فراهم کند
- پیش‌آگهی بیماری قلبی را بدتر کند

MRI قلب می‌تواند فیبروز موضعی یا منتشر (Diffuse Fibrosis – فیبروز گسترده) را با دقت بالا شناسایی کند.

🟡ادم میوکارد (Myocardial Edema – تجمع مایع در عضله قلب)

ادم میوکارد (Edema – تجمع مایع در بافت) معمولاً نشان‌دهنده آسیب یا التهاب حاد عضله قلب است. در شرایطی که عضله قلب دچار التهاب یا کمبود خون‌رسانی می‌شود، نفوذپذیری عروق افزایش یافته و مایع در فضای بین سلولی تجمع پیدا می‌کند. این تغییر باعث افزایش محتوای آب در بافت میوکارد می‌شود. ادم میوکارد در بیماری‌هایی مانند موارد زیر دیده می‌شود:

- - میوکاردیت (Myocarditis – التهاب عضله قلب)
  - ایسکمی حاد (Acute Ischemia – کاهش ناگهانی خون‌رسانی)
  - سکته قلبی حاد (Acute Myocardial Infarction – انسداد ناگهانی عروق کرونر)
  - آسیب‌های ناشی از استرس شدید قلبی

شناسایی ادم برای پزشک اهمیت زیادی دارد زیرا می‌تواند نشان دهد که آسیب عضله قلب حاد و قابل برگشت است.

🟡انفارکتوس میوکارد (Myocardial Infarction – سکته قلبی)

انفارکتوس میوکارد (Myocardial Infarction – مرگ بخشی از عضله قلب به دلیل انسداد عروق کرونر) یکی از مهم‌ترین بیماری‌هایی است که MRI قلب می‌تواند آن را با دقت بسیار بالا ارزیابی کند. در سکته قلبی، انسداد یک شریان کرونری باعث قطع خون‌رسانی به بخشی از عضله قلب می‌شود. در صورت ادامه این وضعیت، سلول‌های عضله قلب دچار نکروز (Necrosis – مرگ سلولی) می‌شوند. MRI قلب می‌تواند موارد زیر را مشخص کند:

محل دقیق ناحیه سکته
وسعت آسیب عضله قلب
عمق نفوذ آسیب در دیواره قلب

این اطلاعات برای تعیین قابلیت بهبود عضله قلب (Myocardial Viability – زنده بودن عضله قلب) بسیار مهم هستند.

🟡اسکار قلبی (Myocardial Scar – بافت جای زخم)

پس از آسیب شدید عضله قلب، بافت آسیب‌دیده معمولاً با بافت اسکار (Scar Tissue – بافت فیبری غیرقابل انقباض) جایگزین می‌شود. اسکار قلبی می‌تواند باعث:

کاهش عملکرد پمپاژ قلب
ایجاد آریتمی‌های قلبی
افزایش خطر نارسایی قلبی

شود. MRI قلب قادر است حتی اسکارهای بسیار کوچک را نیز شناسایی کند و الگوی دقیق آنها را مشخص نماید. الگوی توزیع اسکار همچنین می‌تواند به پزشک کمک کند تا علت بیماری را تشخیص دهد؛ زیرا اسکار ناشی از سکته قلبی معمولاً الگوی متفاوتی نسبت به کاردیومیوپاتی‌ها یا التهاب عضله قلب دارد.

⚫تکنیک‌های پیشرفته MRI برای ارزیابی بافت عضله قلب

برای تشخیص تغییرات بافتی در میوکارد، MRI قلب از تکنیک‌های پیشرفته‌ای استفاده می‌کند که هر کدام اطلاعات خاصی درباره بافت عضله قلب ارائه می‌دهند.

🟡Late Gadolinium Enhancement (LGE – افزایش سیگنال تأخیری با گادولینیوم)

یکی از مهم‌ترین تکنیک‌های MRI قلب Late Gadolinium Enhancement یا LGE (تقویت تأخیری با گادولینیوم) است. در این روش ابتدا ماده حاجب گادولینیوم (Gadolinium – ماده کنتراست مغناطیسی) به صورت داخل وریدی تزریق می‌شود. این ماده در فضای خارج سلولی بافت‌ها توزیع می‌شود. در بافت طبیعی عضله قلب، گادولینیوم به سرعت از بافت خارج می‌شود. اما در بافت‌هایی که دچار آسیب شده‌اند، مانند:

- - فیبروز
  - اسکار
  - نکروز

فضای خارج سلولی افزایش می‌یابد و گادولینیوم مدت بیشتری در آن ناحیه باقی می‌ماند. در نتیجه در تصاویر MRI که چند دقیقه پس از تزریق تهیه می‌شوند، این نواحی به صورت روشن‌تر (Hyperenhancement – افزایش شدت سیگنال) دیده می‌شوند.

🟡اهمیت بالینی LGE

LGE اطلاعات بسیار مهمی درباره موارد زیر فراهم می‌کند:

- - تشخیص اسکار ناشی از سکته قلبی
  - افتراق کاردیومیوپاتی ایسکمیک (Ischemic Cardiomyopathy – ناشی از تنگی عروق) از کاردیومیوپاتی غیرایسکمیک
  - پیش‌بینی احتمال آریتمی‌های خطرناک
  - تعیین اینکه آیا عضله قلب هنوز قابل احیا (Viable Myocardium – عضله زنده) است یا خیر

🟡T1 Mapping (نقشه‌برداری T1 – اندازه‌گیری ویژگی مغناطیسی بافت)

T1 Mapping (نقشه‌برداری زمان ریلکسیشن T1) یکی از پیشرفته‌ترین تکنیک‌های MRI قلب است که امکان اندازه‌گیری کمی ویژگی‌های بافتی میوکارد را فراهم می‌کند. در این روش برای هر پیکسل از تصویر یک مقدار عددی T1 محاسبه می‌شود. این مقدار نشان‌دهنده ویژگی‌های فیزیکی بافت است. افزایش T1 می‌تواند نشان‌دهنده موارد زیر باشد:

فیبروز
التهاب
ادم
بیماری‌های نفوذی عضله قلب مانند آمیلوئیدوز (Amyloidosis – تجمع پروتئین غیرطبیعی در قلب)

یکی از مزیت‌های مهم T1 Mapping این است که می‌تواند تغییرات منتشر بافتی را که در LGE ممکن است قابل مشاهده نباشند شناسایی کند.

🟡T2 Mapping (نقشه‌برداری T2 – اندازه‌گیری محتوای آب بافت)

T2 Mapping (نقشه‌برداری زمان ریلکسیشن T2) تکنیکی است که به طور خاص برای تشخیص ادم میوکارد استفاده می‌شود. از آنجا که افزایش محتوای آب در بافت باعث افزایش زمان T2 می‌شود، در شرایطی که عضله قلب دچار التهاب یا آسیب حاد باشد مقدار T2 افزایش می‌یابد. این تکنیک در تشخیص بیماری‌هایی مانند:

میوکاردیت حاد (Acute Myocarditis – التهاب حاد عضله قلب)
آسیب حاد ناشی از ایسکمی
آسیب عضله قلب پس از سکته

بسیار ارزشمند است.

🟡حجم خارج سلولی (Extracellular Volume – حجم فضای خارج سلولی)

Extracellular Volume یا ECV (حجم فضای خارج سلولی) یکی از شاخص‌های کمی مهم در MRI قلب است که با استفاده از ترکیب T1 Mapping قبل و بعد از تزریق گادولینیوم محاسبه می‌شود. این شاخص نشان می‌دهد چه درصدی از بافت میوکارد از فضای خارج سلولی تشکیل شده است. در بسیاری از بیماری‌ها مانند:

فیبروز منتشر عضله قلب
آمیلوئیدوز قلبی (Cardiac Amyloidosis – تجمع پروتئین غیرطبیعی در قلب)
کاردیومیوپاتی‌ها

مقدار ECV افزایش پیدا می‌کند. به همین دلیل ECV به پزشکان کمک می‌کند تا:

شدت بیماری را ارزیابی کنند
روند پیشرفت بیماری را پیگیری کنند
پاسخ بیمار به درمان را بررسی نمایند

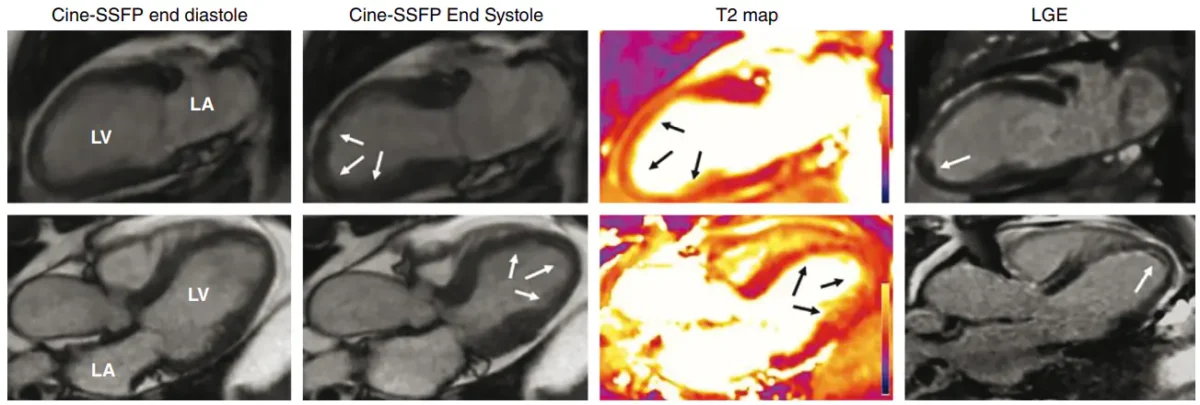

تصویر بالا: تصویربرداری MRI در بیماری مبتلا به سندرم تاکوتسوبو (نوعی اختلال عضله قلب که پس از غم شدید رخ می‌دهد). در نماهای محور طولی قلب (Long‑axis views؛ برش تصویری که قلب را در امتداد طول آن نشان می‌دهد) از تصاویر نهایی با تکنیک SSFP یا cine–steady‑state free precession (روش MRI برای ثبت تصاویر متحرک از ضربان قلب) در پایان دیاستول (End diastole؛ مرحله‌ای از چرخه قلب که بطن‌ها پر از خون هستند) و پایان سیستول (End systole؛ مرحله‌ای که بطن‌ها پس از انقباض خون را پمپ کرده‌اند)، بالونی شدن سیستولی بطن چپ (Systolic ballooning؛ برجسته و متسع شدن غیرطبیعی دیواره بطن چپ هنگام انقباض) مشاهده می‌شود.

در نقشه‌های T2 در نماهای محور طولی (Long‑axis T2 maps؛ روش کمی MRI برای اندازه‌گیری میزان آب بافت) شواهدی از ادم ترانسمورال گسترده (تورم و افزایش مایع در تمام ضخامت دیواره عضله قلب) دیده می‌شود که به صورت افزایش مقدار T2 (نشان‌دهنده افزایش آب بافت) در بخش‌هایی ظاهر شده که دچار اختلال حرکتی دیواره قلب هستند؛ به‌ویژه در قطعات میانی و اپیکال بطن چپ (بخش میانی و نوک بطن چپ).

در تصاویر افزایش تأخیری گادولینیوم یا LGE (Late Gadolinium Enhancement؛ روش MRI با ماده حاجب برای شناسایی آسیب یا اسکار عضله قلب) در نمای محور طولی، مقدار محدودی افزایش سیگنال در لایه زیراندوکارد (Subendocardial LGE؛ در لایه داخلی دیواره قلب نزدیک به حفره بطن) در سپتوم اپیکال (دیواره بین‌بطنی در ناحیه نوک قلب) دیده می‌شود و همچنین یک ترومبوس اپیکال (لخته خون در ناحیه نوک بطن چپ) مشاهده می‌گردد. [ LA: دهلیز چپ (Left Atrium) ، LV: بطن چپ (Left Ventricle)]

📌جمع‌بندی

ارزیابی بافت عضله قلب یکی از قدرتمندترین قابلیت‌های MRI قلب است که این روش را از سایر تکنیک‌های تصویربرداری قلب متمایز می‌کند. با استفاده از تکنیک‌هایی مانند:

Late Gadolinium Enhancement (LGE)
T1 Mapping
T2 Mapping
Extracellular Volume (ECV)

MRI قلب می‌تواند تغییرات ظریف بافتی مانند ادم، فیبروز، اسکار و نکروز عضله قلب را با دقت بسیار بالا شناسایی کند. این اطلاعات نقش بسیار مهمی در تشخیص دقیق بیماری‌های قلبی، تعیین علت بیماری، پیش‌بینی پیش‌آگهی بیمار و انتخاب بهترین روش درمان ایفا می‌کنند و به همین دلیل ارزیابی بافتی میوکارد یکی از ارزشمندترین کاربردهای بالینی CMR محسوب می‌شود.

🔵کاربرد MRI قلب در بیماری عروق کرونر (تنگی یا انسداد عروق تغذیه‌کننده قلب)

بیماری عروق کرونر (Coronary Artery Disease – CAD) شایع‌ترین علت مرگ‌ومیر ناشی از بیماری‌های قلبی در جهان است. در این بیماری، شریان‌های کرونری که وظیفه تأمین خون و اکسیژن عضله قلب را دارند دچار تنگی (Stenosis – باریک شدن رگ) یا انسداد (Occlusion – بسته شدن کامل رگ) می‌شوند. کاهش جریان خون به عضله قلب می‌تواند باعث ایجاد طیفی از مشکلات بالینی شود، از جمله:

ایسکمی میوکارد (Myocardial Ischemia – کاهش خون‌رسانی به عضله قلب)
آنژین صدری (Angina Pectoris – درد قفسه سینه ناشی از کمبود خون قلب)
انفارکتوس میوکارد (Myocardial Infarction – سکته قلبی)
نارسایی قلبی (Heart Failure – کاهش توان پمپاژ قلب)

در سال‌های اخیر MRI قلب (Cardiac Magnetic Resonance – CMR) به یکی از پیشرفته‌ترین ابزارهای تصویربرداری برای بررسی بیماران مبتلا به بیماری عروق کرونر تبدیل شده است. این روش می‌تواند به طور همزمان اطلاعات بسیار ارزشمندی درباره موارد زیر ارائه دهد:

عملکرد پمپاژ قلب
خون‌رسانی عضله قلب
وجود یا عدم وجود اسکار قلبی
زنده بودن عضله قلب
وسعت آسیب ناشی از سکته قلبی

این مجموعه اطلاعات باعث می‌شود MRI قلب یکی از کامل‌ترین روش‌های تصویربرداری در ارزیابی بیماری عروق کرونر باشد.

⚫تشخیص انفارکتوس میوکارد با MRI قلب

انفارکتوس میوکارد (Myocardial Infarction – مرگ بخشی از عضله قلب) زمانی رخ می‌دهد که جریان خون در یکی از شریان‌های کرونری به طور ناگهانی قطع شود. در نتیجه این انسداد، اکسیژن به سلول‌های عضله قلب نمی‌رسد و در صورت ادامه این وضعیت، سلول‌ها دچار نکروز (Necrosis – مرگ سلولی) می‌شوند. MRI قلب یکی از دقیق‌ترین روش‌ها برای تشخیص سکته قلبی است و می‌تواند اطلاعاتی بسیار فراتر از روش‌های تصویربرداری سنتی ارائه دهد.

🟡توانایی‌های MRI در سکته قلبی

MRI قلب قادر است موارد زیر را با دقت بالا مشخص کند:

محل دقیق سکته قلبی
وسعت ناحیه آسیب‌دیده
عمق نفوذ آسیب در دیواره قلب
وجود بافت زنده در اطراف ناحیه سکته
وجود عوارض پس از سکته قلبی

برای این منظور از چند تکنیک تصویربرداری استفاده می‌شود.

🟡Late Gadolinium Enhancement (LGE – تقویت تأخیری با گادولینیوم)

مهم‌ترین روش MRI برای تشخیص سکته قلبی Late Gadolinium Enhancement یا LGE است. در این روش ماده حاجب گادولینیوم (Gadolinium – ماده کنتراست مغناطیسی) به بیمار تزریق می‌شود. این ماده در بافت‌هایی که دچار آسیب شده‌اند تجمع پیدا می‌کند. در ناحیه‌ای که سکته قلبی رخ داده است، به دلیل تخریب سلول‌ها و افزایش فضای خارج سلولی، گادولینیوم مدت طولانی‌تری باقی می‌ماند. در نتیجه این ناحیه در تصاویر MRI به صورت روشن‌تر (Hyperenhancement – افزایش شدت سیگنال) دیده می‌شود.

🟡الگوی سکته قلبی در MRI

یکی از ویژگی‌های مهم MRI این است که الگوی آسیب در سکته قلبی بسیار مشخص است. در سکته قلبی ناشی از انسداد عروق کرونر:

آسیب از لایه داخلی قلب (Subendocardium – زیر لایه داخلی قلب) شروع می‌شود
در موارد شدید ممکن است کل ضخامت دیواره را درگیر کند (Transmural Infarction – سکته تمام ضخامت دیواره)

این الگوی درگیری برای پزشکان بسیار مهم است زیرا می‌تواند سکته قلبی را از سایر بیماری‌های عضله قلب مانند میوکاردیت (Myocarditis – التهاب عضله قلب) یا کاردیومیوپاتی‌ها (Cardiomyopathies – بیماری‌های عضله قلب) تفکیک کند.

⚫ارزیابی زنده بودن عضله قلب

یکی از مهم‌ترین سؤالات در بیمارانی که دچار سکته قلبی شده‌اند این است: آیا عضله قلب هنوز قابل نجات است یا به طور کامل از بین رفته است؟ به این مفهوم زنده بودن عضله قلب (Myocardial Viability – قابلیت بازیابی عملکرد عضله) گفته می‌شود. این موضوع اهمیت درمانی بسیار زیادی دارد زیرا اگر بخشی از عضله قلب هنوز زنده باشد، باز کردن رگ بسته شده با روش‌هایی مانند:

آنژیوپلاستی (Angioplasty – باز کردن رگ با بالون و استنت)
جراحی بای‌پس عروق کرونر (Coronary Artery Bypass Grafting – CABG)

می‌تواند باعث بهبود عملکرد قلب شود. اما اگر عضله قلب به طور کامل به اسکار تبدیل شده باشد، باز کردن رگ معمولاً سودی برای عملکرد قلب نخواهد داشت.

⚫نقش LGE در تعیین Viability

MRI قلب می‌تواند با دقت بسیار بالا میزان زنده بودن عضله قلب را تعیین کند. در تصاویر Late Gadolinium Enhancement پزشکان ضخامت ناحیه اسکار را در دیواره قلب بررسی می‌کنند. به طور کلی:

اگر کمتر از ۲۵ درصد ضخامت دیواره درگیر اسکار باشد ← احتمال بهبود عملکرد زیاد است
اگر ۲۵ تا ۵۰ درصد ضخامت درگیر باشد ← احتمال بهبود متوسط است
اگر بیش از ۵۰ درصد ضخامت دیواره به اسکار تبدیل شده باشد ← احتمال بهبود عملکرد بسیار کم است

این اطلاعات در تصمیم‌گیری درمانی بیماران نقش بسیار مهمی دارد. در واقع MRI قلب در حال حاضر یکی از دقیق‌ترین روش‌ها برای ارزیابی viability میوکارد محسوب می‌شود.

⚫ارزیابی خون‌رسانی عضله قلب

یکی از کاربردهای بسیار مهم MRI قلب بررسی پرفیوژن میوکارد (Myocardial Perfusion – جریان خون در عضله قلب) است. هدف این بررسی تشخیص ایسکمی میوکارد (Myocardial Ischemia – کاهش خون‌رسانی به عضله قلب) است که معمولاً در اثر تنگی عروق کرونر رخ می‌دهد.

⚫مفهوم تست استرس قلبی

در بسیاری از بیماران، در حالت استراحت جریان خون قلب طبیعی است اما هنگام فعالیت یا استرس، به دلیل تنگی عروق، خون‌رسانی کافی به عضله قلب نمی‌رسد. برای آشکار کردن این مشکل از تست استرس (Stress Test – ایجاد فشار یا استرس مصنوعی بر قلب) استفاده می‌شود. در MRI قلب این کار معمولاً با دارو انجام می‌شود.

🟡داروهای مورد استفاده در Stress MRI

برای ایجاد استرس قلبی از داروهایی استفاده می‌شود که باعث افزایش جریان خون در عروق سالم می‌شوند. مهم‌ترین این داروها عبارت‌اند از:

آدنوزین (Adenosine – داروی گشادکننده عروق)
رگادنوزون (Regadenoson – داروی افزایش جریان خون کرونری)
دی‌پیریدامول (Dipyridamole – داروی گشادکننده عروق)

در عروق سالم، این داروها باعث افزایش شدید جریان خون می‌شوند. اما در عروقی که دچار تنگی هستند، افزایش جریان خون محدود خواهد بود.

🟡نحوه انجام Stress Perfusion MRI

در زمان ایجاد استرس دارویی، ماده حاجب گادولینیوم تزریق می‌شود و عبور آن از عضله قلب به صورت تصویربرداری سریع (First-pass perfusion – عبور اولیه ماده حاجب) ثبت می‌شود. در تصاویر به دست آمده:

- - نواحی با خون‌رسانی طبیعی به سرعت پر از کنتراست می‌شوند
  - نواحی دچار کاهش خون‌رسانی به صورت نواحی تیره‌تر (Perfusion Defect – نقص پرفیوژن) دیده می‌شوند

این یافته‌ها نشان‌دهنده وجود تنگی مهم در عروق کرونر هستند.

🟡مزایای Stress Perfusion MRI

این روش چند مزیت مهم دارد:

حساسیت بالا در تشخیص ایسکمی
عدم استفاده از اشعه یونیزان (Ionizing Radiation – پرتوهای مضر)
امکان ارزیابی همزمان عملکرد قلب و اسکار قلبی
دقت بالا در تشخیص بیماری چند رگی

به همین دلیل Stress MRI به طور فزاینده‌ای در مراکز پیشرفته قلب مورد استفاده قرار می‌گیرد.

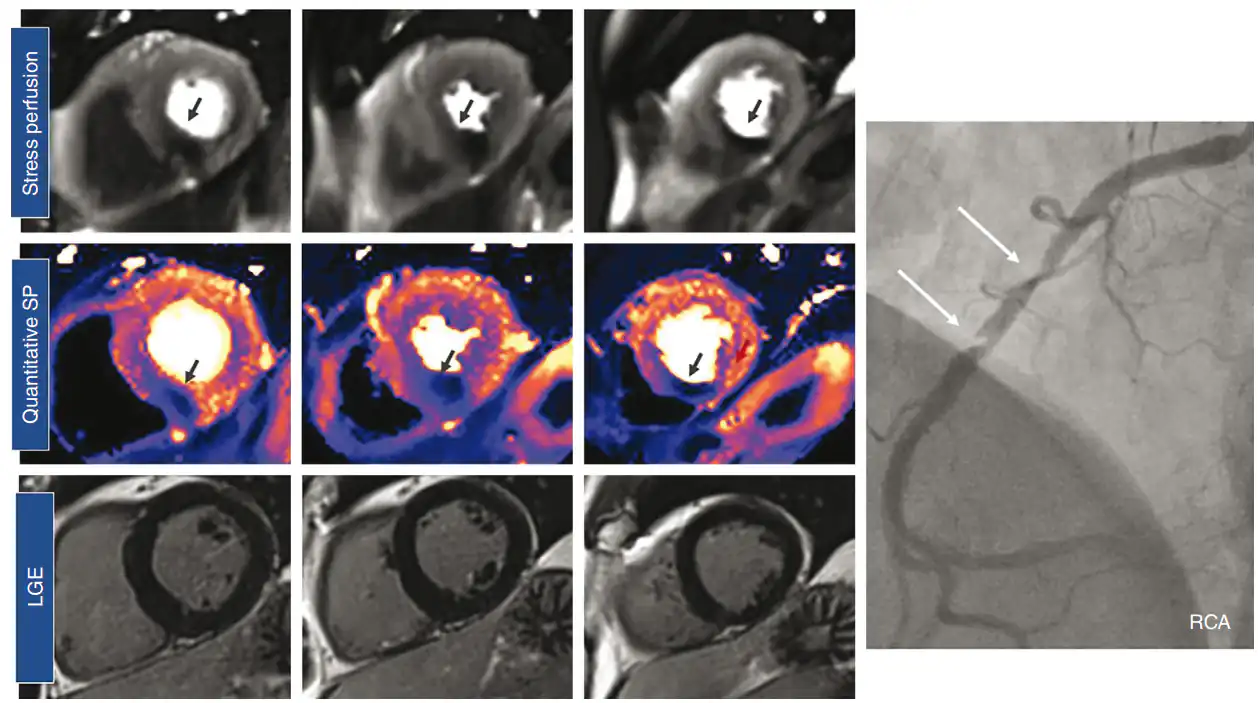

تصویربرداری استرس MRI در بیماری با درد قفسه سینه هنگام فعالیت. تصاویر پرفیوژن استرس (SP) وجود نقص پرفیوژن را در ناحیه شریان کرونری راست (RCA) نشان می‌دهند (فلش‌ها)، که در نقشه‌های پرفیوژن استرس کمی به‌عنوان شدید تأیید شده است. هیچ افزایش تأخیری گادولینیوم (LGE) مشاهده نشد، که نشان‌دهنده نبود شواهدی از انفارکتوس قبلی است. آنژیوگرام کرونری (پنل سمت راست) تنگی شدید شریان کرونری راست را تأیید می‌کند.

📌خلاصه

MRI قلب یکی از پیشرفته‌ترین ابزارهای تصویربرداری برای بررسی بیماری عروق کرونر است. این روش می‌تواند طیف وسیعی از اطلاعات بالینی مهم را در یک بررسی ارائه دهد. MRI قادر است:

سکته قلبی (Myocardial Infarction) را با دقت بالا تشخیص دهد
اسکار و فیبروز قلبی را مشخص کند
زنده بودن عضله قلب (Myocardial Viability) را ارزیابی کند
ایسکمی میوکارد را با استفاده از Stress Perfusion MRI تشخیص دهد

ترکیب این اطلاعات به پزشکان کمک می‌کند تا شدت بیماری، پیش‌آگهی بیمار و بهترین روش درمانی را با دقت بیشتری تعیین کنند. به همین دلیل CMR در بسیاری از مراکز پیشرفته قلب به یکی از مهم‌ترین روش‌های تصویربرداری در بیماران مبتلا به بیماری عروق کرونر تبدیل شده است.

🔵کاربرد MRI قلب در کاردیومیوپاتی‌ها

کاردیومیوپاتی‌ها (Cardiomyopathies – بیماری‌های عضله قلب) گروهی از بیماری‌ها هستند که در آنها ساختار یا عملکرد میوکارد (Myocardium – عضله قلب) دچار اختلال می‌شود، بدون آنکه علت اصلی بیماری ناشی از بیماری عروق کرونر (Coronary Artery Disease – تنگی عروق قلب)، بیماری دریچه‌ای یا فشار خون شدید باشد. این بیماری‌ها می‌توانند باعث طیف وسیعی از مشکلات قلبی شوند، از جمله:

- - نارسایی قلبی (Heart Failure – کاهش توان پمپاژ قلب)
  - آریتمی‌های قلبی (Arrhythmias – اختلال در ریتم قلب)
  - سنکوپ (Syncope – غش ناگهانی)
  - مرگ ناگهانی قلبی (Sudden Cardiac Death – توقف ناگهانی قلب)

تشخیص دقیق نوع کاردیومیوپاتی برای تعیین درمان مناسب و پیش‌بینی خطرات آینده بسیار مهم است. در سال‌های اخیر MRI قلب به یکی از مهم‌ترین روش‌های تصویربرداری برای بررسی کاردیومیوپاتی‌ها تبدیل شده است، زیرا این روش قادر است:

- - ساختار دقیق عضله قلب را نشان دهد
  - ضخامت دیواره‌ها را با دقت بالا اندازه‌گیری کند
  - عملکرد بطن‌ها را ارزیابی کند
  - فیبروز و اسکار میوکارد را شناسایی کند
  - الگوی خاص بیماری‌های مختلف را تشخیص دهد

در بسیاری از موارد MRI می‌تواند تشخیص قطعی نوع کاردیومیوپاتی را ممکن سازد.

⚫نقش MRI در ارزیابی کاردیومیوپاتی‌ها

CMR چند قابلیت کلیدی دارد که آن را به روش ایده‌آل برای بررسی کاردیومیوپاتی‌ها تبدیل کرده است. MRI می‌تواند اندازه حفره‌های قلب، ضخامت دیواره‌ها و شکل هندسی بطن‌ها را با دقت بسیار بالا اندازه‌گیری کند. با استفاده از تصاویر Cine MRI (تصاویر متحرک قلب) می‌توان موارد زیر را به طور دقیق محاسبه کرد:

- - حجم پایان دیاستولی (End-Diastolic Volume – حجم بطن در پایان پر شدن)
  - حجم پایان سیستولی (End-Systolic Volume – حجم پس از انقباض)
  - کسر جهشی (Ejection Fraction – درصد خون پمپ شده)

با استفاده از تکنیک‌هایی مانند:

- - Late Gadolinium Enhancement – LGE (تقویت تأخیری با گادولینیوم)
  - T1 Mapping (نقشه‌برداری T1)
  - T2 Mapping (نقشه‌برداری T2)

MRI می‌تواند فیبروز، التهاب و تغییرات بافتی میوکارد را تشخیص دهد. الگوی این تغییرات بافتی اغلب برای هر نوع کاردیومیوپاتی ویژگی خاصی دارد و به پزشک در تشخیص کمک می‌کند.

⚫کاردیومیوپاتی هیپرتروفیک

کاردیومیوپاتی هیپرتروفیک (Hypertrophic Cardiomyopathy – HCM) یکی از شایع‌ترین بیماری‌های ژنتیکی قلب است که با ضخیم شدن غیرطبیعی دیواره‌های قلب مشخص می‌شود. این بیماری معمولاً به دلیل جهش‌های ژنتیکی در پروتئین‌های سارکومر (Sarcomere – واحد انقباضی عضله) ایجاد می‌شود. در HCM ضخامت عضله قلب به ویژه در سپتوم بین بطنی (Interventricular Septum – دیواره بین دو بطن) افزایش می‌یابد.

🟡یافته‌های MRI در HCM

MRI قلب دقیق‌ترین روش برای ارزیابی ضخامت میوکارد در این بیماری است. یافته‌های مهم شامل:

هیپرتروفی میوکارد (Myocardial Hypertrophy – ضخیم شدن عضله قلب)
ضخامت بیش از ۱۵ میلی‌متر در دیواره قلب
هیپرتروفی نامتقارن سپتوم

MRI همچنین قادر است انواع مختلف HCM را تشخیص دهد، مانند:

هیپرتروفی سپتالی (Septal Hypertrophy – ضخیم شدن سپتوم)
هیپرتروفی آپیکال (Apical Hypertrophy – ضخیم شدن نوک قلب)
هیپرتروفی منتشر

🟡فیبروز در HCM

با استفاده از LGE اغلب نواحی فیبروز میوکارد (Myocardial Fibrosis – بافت اسکار در عضله قلب) در بیماران مبتلا به HCM دیده می‌شود. وجود فیبروز اهمیت زیادی دارد زیرا با موارد زیر مرتبط است:

افزایش خطر آریتمی بطنی (Ventricular Arrhythmia – اختلال ریتم بطن)
افزایش خطر مرگ ناگهانی قلبی

به همین دلیل MRI در ارزیابی خطر (Risk Stratification – تعیین میزان خطر بیمار) نقش مهمی دارد.

⚫کاردیومیوپاتی دیلاته

کاردیومیوپاتی دیلاته (Dilated Cardiomyopathy – DCM) بیماری‌ای است که در آن بطن چپ قلب بزرگ و ضعیف می‌شود و قدرت پمپاژ قلب کاهش می‌یابد. علل این بیماری می‌تواند شامل موارد زیر باشد:

عوامل ژنتیکی
عفونت‌های ویروسی
مصرف الکل
داروهای سمی برای قلب
بیماری‌های متابولیک

🟡یافته‌های MRI در DCM

MRI قلب در این بیماران چند یافته مشخص دارد:

اتساع بطن چپ (Left Ventricular Dilatation – بزرگ شدن بطن چپ)
کاهش کسر جهشی بطن چپ (Left Ventricular Ejection Fraction)
کاهش قدرت انقباض دیواره‌ها

MRI همچنین می‌تواند اختلال حرکت دیواره‌ها (Wall Motion Abnormality – حرکت غیرطبیعی دیواره قلب) را به طور دقیق نشان دهد.

🟡الگوی فیبروز در DCM

در بسیاری از بیماران مبتلا به DCM با استفاده از LGE ناحیه‌ای از فیبروز در قسمت میانی دیواره قلب (Mid-wall Fibrosis – فیبروز میانی دیواره) دیده می‌شود. این الگو بسیار مهم است زیرا:

- - به افتراق DCM از کاردیومیوپاتی ایسکمیک (Ischemic Cardiomyopathy – ناشی از تنگی عروق) کمک می‌کند
  - با افزایش خطر آریتمی‌های بطنی مرتبط است

وجود فیبروز در MRI می‌تواند در تصمیم‌گیری برای کاشت دفیبریلاتور قلبی (Implantable Cardioverter Defibrillator – ICD) نقش مهمی داشته باشد.

⚫کاردیومیوپاتی محدودکننده

کاردیومیوپاتی محدودکننده (Restrictive Cardiomyopathy – RCM) بیماری‌ای است که در آن دیواره‌های قلب سفت می‌شوند و توانایی بطن‌ها برای پر شدن در مرحله دیاستول (Diastolic Filling – پر شدن قلب) کاهش می‌یابد.

در این بیماری:

اندازه بطن‌ها ممکن است طبیعی باشد
اما عملکرد دیاستولی به شدت مختل می‌شود

🟡علل شایع RCM

این بیماری می‌تواند در اثر موارد زیر ایجاد شود:

آمیلوئیدوز قلبی (Cardiac Amyloidosis – تجمع پروتئین غیرطبیعی در قلب)
فیبروز اندومیوکارد (Endomyocardial Fibrosis – فیبروز لایه داخلی قلب)
بیماری‌های ذخیره‌ای (Storage Diseases – تجمع مواد در بافت‌ها)

🟡نقش MRI در تشخیص RCM

MRI در تشخیص این بیماری بسیار مهم است زیرا می‌تواند تغییرات بافتی را مشخص کند. در آمیلوئیدوز قلبی معمولاً دیده می‌شود:

ضخیم شدن دیواره‌های قلب
بزرگ شدن دهلیزها
الگوی خاص LGE منتشر در زیر اندوکارد

همچنین در این بیماران T1 Mapping و Extracellular Volume (ECV – حجم فضای خارج سلولی) افزایش قابل توجهی دارند که نشان‌دهنده تجمع مواد غیرطبیعی در بافت قلب است.

⚫کاردیومیوپاتی آریتموژنیک بطن راست

کاردیومیوپاتی آریتموژنیک بطن راست (ARVC) بیماری ژنتیکی مهمی است که در آن عضله بطن راست به تدریج با بافت چربی و فیبروز (Fibrofatty Replacement – جایگزینی چربی و فیبروز) جایگزین می‌شود. این بیماری یکی از علل مهم مرگ ناگهانی در ورزشکاران جوان محسوب می‌شود.

🟡تغییرات ساختاری در ARVC

در این بیماری چند تغییر مهم در بطن راست رخ می‌دهد:

گشاد شدن بطن راست (Right Ventricular Dilatation)
کاهش عملکرد بطن راست
ایجاد آنوریسم‌های کوچک (Aneurysms – برآمدگی دیواره قلب)

MRI بهترین روش برای بررسی بطن راست است، زیرا اکوکاردیوگرافی در بسیاری از موارد قادر به ارزیابی دقیق این بخش از قلب نیست.

🟡یافته‌های MRI در ARVC

در MRI ممکن است موارد زیر دیده شوند:

افزایش اندازه بطن راست
کاهش کسر جهشی بطن راست (Right Ventricular Ejection Fraction)
اختلال حرکت دیواره بطن راست
وجود فیبروز در دیواره بطن

در برخی موارد MRI می‌تواند تجمع بافت چربی در میوکارد را نیز نشان دهد.

📌جمع‌بندی

MRI قلب در بیماران مبتلا به کاردیومیوپاتی چند نقش بسیار مهم دارد:

تشخیص دقیق نوع بیماری
تعیین شدت آسیب عضله قلب
ارزیابی خطر آریتمی و مرگ ناگهانی
کمک به انتخاب درمان مناسب
پیگیری پیشرفت بیماری در طول زمان

همچنین MRI در بسیاری از موارد می‌تواند بیماری‌های مشابه با علائم مشابه را از یکدیگر تفکیک کند. کاردیومیوپاتی‌ها از مهم‌ترین بیماری‌های عضله قلب هستند که می‌توانند منجر به نارسایی قلبی و آریتمی‌های خطرناک شوند. MRI قلب به دلیل توانایی منحصر‌به‌فرد در ارزیابی دقیق ساختار، عملکرد و بافت عضله قلب به یکی از مهم‌ترین ابزارهای تشخیصی در این بیماران تبدیل شده است. این روش می‌تواند ویژگی‌های خاص هر بیماری را مشخص کند، از جمله:

ضخیم شدن عضله قلب در کاردیومیوپاتی هیپرتروفیک
اتساع بطن‌ها در کاردیومیوپاتی دیلاته
سفتی دیواره‌ها در کاردیومیوپاتی محدودکننده
درگیری بطن راست در کاردیومیوپاتی آریتموژنیک

به همین دلیل CMR نقش اساسی در تشخیص دقیق، ارزیابی پیش‌آگهی و هدایت درمان بیماران مبتلا به کاردیومیوپاتی‌ها ایفا می‌کند.

🔵کاربرد MRI قلب در میوکاردیت و بیماری‌های التهابی قلب

بیماری‌های التهابی عضله قلب (Inflammatory Heart Diseases – التهاب میوکارد) گروه مهمی از اختلالات قلبی هستند که می‌توانند باعث درد قفسه سینه، نارسایی قلبی، آریتمی‌های خطرناک و حتی مرگ ناگهانی قلبی شوند. یکی از شایع‌ترین این بیماری‌ها میوکاردیت (Myocarditis – التهاب عضله قلب) است. تشخیص میوکاردیت در بسیاری از موارد دشوار است، زیرا علائم آن ممکن است شبیه بیماری‌های دیگر قلبی مانند انفارکتوس میوکارد (Myocardial Infarction – سکته قلبی) یا کاردیومیوپاتی‌ها (Cardiomyopathies – بیماری‌های عضله قلب) باشد.

در گذشته تشخیص قطعی میوکاردیت اغلب نیازمند بیوپسی اندومیوکارد (Endomyocardial Biopsy – نمونه‌برداری از عضله قلب) بود، اما این روش تهاجمی است و همیشه در دسترس نیست. امروزه MRI قلب به عنوان مهم‌ترین روش غیرتهاجمی برای تشخیص التهاب میوکارد شناخته می‌شود. این روش قادر است به طور همزمان:

- - ادم میوکارد (Myocardial Edema – تورم بافت قلب)
  - آسیب سلولی (Cellular Injury – صدمه سلول‌های عضله قلب)
  - فیبروز یا نکروز میوکارد (Fibrosis/Necrosis – تخریب یا اسکار بافت قلب)

را شناسایی کند. این ویژگی باعث شده است که MRI به ابزار اصلی برای تشخیص و ارزیابی بسیاری از بیماری‌های التهابی قلب تبدیل شود.

⚫میوکاردیت

میوکاردیت به التهاب عضله قلب گفته می‌شود که اغلب در اثر عفونت‌های ویروسی ایجاد می‌شود. ویروس‌هایی مانند:

- - Coxsackie virus
  - Adenovirus
  - Parvovirus B19
  - SARS‑CoV‑۲

از علل شناخته شده این بیماری هستند. علاوه بر عفونت‌ها، میوکاردیت ممکن است در اثر موارد زیر نیز ایجاد شود:

- - بیماری‌های خودایمنی
  - واکنش‌های دارویی
  - بیماری‌های سیستمیک التهابی
  - عفونت‌های باکتریایی یا انگلی

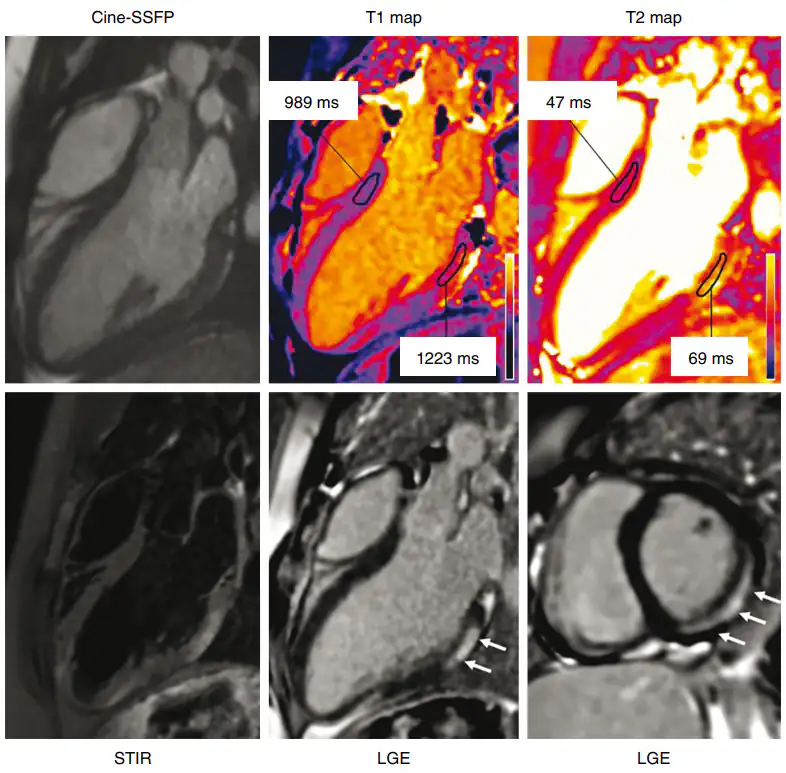

تصویر بالا : تصویربرداری MRI در بیماری مبتلا به میوکاردیت حاد (التهاب حاد عضله قلب که معمولاً به علت عفونت یا واکنش ایمنی ایجاد می‌شود).

بالا چپ: تصویر نهایی در نمای سه‌حفره‌ای قلب (Three‑chamber view؛ نمایی که دهلیز چپ، بطن چپ و مسیر خروجی بطن چپ را نشان می‌دهد) با تکنیک cine–steady‑state free SSFP (روش MRI برای ثبت تصاویر متحرک از ضربان قلب) در پایان دیاستول (End‑diastole؛ مرحله‌ای از چرخه قلب که بطن‌ها بیشترین پرشدگی از خون را دارند) در بیمار مبتلا به میوکاردیت حاد.

بالا وسط: نقشه T1 در نمای سه‌حفره‌ای (T1 map؛ روش کمی MRI برای اندازه‌گیری ویژگی‌های بافتی عضله قلب) که افزایش T1 بومی یا Native T1 (مقدار ذاتی T1 بدون استفاده از ماده حاجب) را در دیواره تحتانی–جانبی قاعده‌ای بطن چپ (بخش پایینی و جانبی نزدیک به قاعده قلب) نشان می‌دهد؛ یافته‌ای که با ادم میوکارد (تورم و افزایش مایع در عضله قلب) سازگار است.

بالا راست: نقشه T2 در نمای سه‌حفره‌ای (T2 map؛ روش MRI برای اندازه‌گیری میزان آب موجود در بافت) که افزایش T2 بومی (Native T2) را در همان دیواره تحتانی–جانبی قاعده‌ای نشان می‌دهد؛ که باز هم با ادم میوکارد هماهنگ است.

پایین چپ: تصویر STIR یا Short Tau Inversion Recovery (نوعی توالی MRI حساس به مایع برای آشکارسازی ادم بافتی) در نمای سه‌حفره‌ای که افزایش شدت سیگنال (روشن‌تر شدن ناحیه در تصویر) را در دیواره تحتانی–جانبی قاعده‌ای نشان می‌دهد؛ که نشان‌دهنده ادم میوکارد است.

پایین وسط و راست: تصاویر افزایش تأخیری گادولینیوم یا LGE (روش MRI با ماده حاجب گادولینیوم برای تشخیص آسیب یا التهاب عضله قلب) در نماهای سه‌حفره‌ای و محور کوتاه (Short‑axis؛ برشی عرضی از قلب) که LGE ساب‌اپیکاردیال (Subepicardial؛ در لایه خارجی دیواره عضله قلب) را در دیواره‌های تحتانی–جانبی قاعده‌ای و دیواره تحتانی بطن چپ نشان می‌دهند.

⚫تظاهرات بالینی میوکاردیت

علائم این بیماری بسیار متنوع است و می‌تواند از موارد خفیف تا بسیار شدید متغیر باشد. علائم شایع شامل:

درد قفسه سینه (Chest Pain)
تنگی نفس (Dyspnea – دشواری در تنفس)
خستگی شدید
تپش قلب (Palpitations – احساس ضربان قلب)
سنکوپ (Syncope – غش ناگهانی)

در برخی بیماران میوکاردیت می‌تواند منجر به نارسایی حاد قلب (Acute Heart Failure) یا شوک کاردیوژنیک (Cardiogenic Shock – نارسایی شدید پمپاژ قلب) شود. در آزمایش خون اغلب افزایش تروپونین (Troponin – نشانگر آسیب عضله قلب) دیده می‌شود، که می‌تواند باعث اشتباه گرفتن بیماری با سکته قلبی شود.

⚫نقش MRI در تشخیص میوکاردیت

MRI قلب قادر است سه فرآیند اصلی آسیب التهابی در میوکارد را شناسایی کند:

🟡ادم میوکارد (Myocardial Edema – تورم عضله قلب)

در التهاب حاد، مایع در بافت میوکارد تجمع پیدا می‌کند. این حالت در MRI با استفاده از T2 Weighted Imaging (تصاویر وزن‌دار T2) یا T2 Mapping قابل تشخیص است. افزایش سیگنال در تصاویر T2 نشان‌دهنده ادم فعال در میوکارد است.

🟡آسیب سلولی و نکروز (Myocyte Injury – آسیب سلول‌های عضله قلب)

در اثر التهاب، سلول‌های میوکارد آسیب می‌بینند و نفوذپذیری غشای سلولی افزایش می‌یابد. این تغییرات با استفاده از T1 Mapping (نقشه‌برداری T1) و افزایش حجم فضای خارج سلولی (Extracellular Volume – ECV) قابل تشخیص هستند.

🟡فیبروز یا اسکار (Myocardial Fibrosis – بافت اسکار)

در مراحل پیشرفته‌تر، نواحی آسیب‌دیده میوکارد ممکن است دچار فیبروز شوند. این نواحی با استفاده از Late Gadolinium Enhancement – LGE (تقویت تأخیری گادولینیوم) دیده می‌شوند. الگوی LGE در میوکاردیت معمولاً در بخش‌های زیر دیده می‌شود:

ساب‌اپیکاردیال (Subepicardial – نزدیک سطح خارجی عضله قلب)
میانی دیواره (Mid‑myocardial – وسط ضخامت عضله)

این الگو با الگوی انفارکتوس قلبی متفاوت است، زیرا در سکته قلبی معمولاً ساب‌اندوکارد (Subendocardial – نزدیک سطح داخلی قلب) درگیر می‌شود.

⚫معیارهای Lake Louise برای تشخیص میوکاردیت

برای استانداردسازی تشخیص MRI در میوکاردیت، مجموعه‌ای از معیارها به نام معیارهای لیک لوئیز (Lake Louise Criteria) معرفی شده است. این معیارها ابتدا در سال ۲۰۰۹ ارائه شدند و بعدها در سال ۲۰۱۸ با استفاده از تکنیک‌های جدید MRI به‌روزرسانی شدند. تشخیص میوکاردیت در MRI زمانی محتمل است که شواهدی از موارد زیر وجود داشته باشد:

🟡نشانگر التهاب فعال (T2-based Criteria)

شامل شواهدی از ادم میوکارد مانند:

افزایش سیگنال در T2 Weighted Imaging
افزایش مقدار T2 Mapping

🟡نشانگر آسیب بافتی (T1-based Criteria)

شامل موارد زیر:

افزایش T1 Mapping
افزایش ECV
وجود Late Gadolinium Enhancement

اگر MRI نشان‌دهنده حداقل یک معیار T2 و یک معیار T1 باشد، احتمال میوکاردیت بسیار بالا در نظر گرفته می‌شود.

🟡اهمیت بالینی معیارهای Lake Louise

استفاده از این معیارها باعث می‌شود:

دقت تشخیص میوکاردیت افزایش یابد
نیاز به بیوپسی قلب در بسیاری از بیماران کاهش یابد
مرحله بیماری (حاد یا مزمن) بهتر مشخص شود

⚫الگوی MRI در میوکاردیت حاد

در میوکاردیت حاد (Acute Myocarditis) معمولاً موارد زیر در MRI دیده می‌شود:

ادم گسترده در میوکارد
افزایش سیگنال در تصاویر T2
LGE با الگوی ساب‌اپیکاردیال یا میانی

نواحی درگیری اغلب در دیواره لترال بطن چپ (Lateral Wall of Left Ventricle) دیده می‌شوند. عملکرد بطن چپ ممکن است طبیعی باشد یا دچار کاهش شود.

⚫میوکاردیت مزمن

در برخی بیماران التهاب اولیه به مرور زمان به فیبروز دائمی میوکارد تبدیل می‌شود. در MRI این بیماران:

ادم معمولاً از بین می‌رود
اما LGE باقی می‌ماند

وجود فیبروز می‌تواند با موارد زیر مرتبط باشد:

آریتمی‌های بطنی
کاهش عملکرد قلب
پیشرفت به کاردیومیوپاتی دیلاته

⚫سارکوئیدوز قلبی

سارکوئیدوز (Sarcoidosis – بیماری التهابی گرانولوماتوز) بیماری سیستمیکی است که می‌تواند ارگان‌های مختلف بدن از جمله ریه، پوست، چشم و قلب را درگیر کند. درگیری قلبی این بیماری ممکن است باعث:

آریتمی‌های خطرناک
بلوک قلبی (Heart Block – اختلال در هدایت الکتریکی قلب)
نارسایی قلبی

شود. تشخیص سارکوئیدوز قلبی (Cardiac Sarcoidosis) بسیار دشوار است و MRI نقش مهمی در شناسایی آن دارد.

🟡یافته‌های MRI در سارکوئیدوز قلبی

در MRI اغلب الگوهای خاصی از LGE دیده می‌شود:

LGE پچ‌دار (Patchy – لکه‌ای)
درگیری سپتوم بین بطنی (Interventricular Septum)
درگیری دیواره لترال بطن چپ

برخلاف سکته قلبی، این الگوها با توزیع عروق کرونر تطابق ندارند. MRI همچنین ممکن است موارد زیر را نشان دهد:

ضخیم شدن موضعی دیواره قلب
اختلال حرکت دیواره‌ها
کاهش عملکرد بطن‌ها

🟡اهمیت MRI در سارکوئیدوز

MRI علاوه بر تشخیص بیماری، در موارد زیر نیز کاربرد دارد:

ارزیابی فعال بودن التهاب
پیش‌بینی خطر آریتمی‌های کشنده
کمک به تصمیم‌گیری برای کاشت دفیبریلاتور قلبی (ICD)

⚫کاردیومیوپاتی‌های التهابی

در برخی بیماران التهاب مزمن میوکارد(Inflammatory Cardiomyopathies) می‌تواند به مرور زمان باعث تغییر ساختار و عملکرد قلب شود و به نوعی کاردیومیوپاتی التهابی تبدیل گردد. نمونه‌هایی از این بیماری‌ها شامل:

میوکاردیت مزمن فعال
کاردیومیوپاتی پس از عفونت ویروسی
میوکاردیت خودایمنی

🟡نقش MRI در این بیماران

MRI می‌تواند مراحل مختلف بیماری را نشان دهد:

مرحله التهاب فعال:

افزایش سیگنال در T2
افزایش T1 و ECV

مرحله فیبروز:

وجود LGE

مرحله نارسایی قلب:

اتساع بطن‌ها
کاهش Ejection Fraction

این اطلاعات برای انتخاب درمان مناسب بسیار مهم هستند.

⚫افتراق میوکاردیت از سکته قلبی

یکی از مهم‌ترین کاربردهای MRI در بیماران با درد قفسه سینه و افزایش تروپونین، افتراق بین:

میوکاردیت
انفارکتوس میوکارد

است. در سکته قلبی:

LGE در ساب‌اندوکارد یا تمام ضخامت دیواره دیده می‌شود
توزیع آن مطابق با مسیر عروق کرونر است

اما در میوکاردیت:

LGE معمولاً ساب‌اپیکاردیال یا میانی است
با توزیع عروق کرونر مطابقت ندارد

این تفاوت الگو برای تشخیص بالینی بسیار حیاتی است.

📌جمع‌بندی

MRI قلب در این بیماری‌ها چند نقش کلیدی دارد:

- - تشخیص دقیق التهاب میوکارد
  - افتراق میوکاردیت از سکته قلبی
  - ارزیابی شدت آسیب عضله قلب
  - پیش‌بینی خطر آریتمی‌های خطرناک
  - پیگیری پاسخ به درمان

همچنین MRI می‌تواند در تصمیم‌گیری برای درمان‌هایی مانند:

- - داروهای سرکوب‌کننده سیستم ایمنی (Immunosuppressive Therapy)
  - کاشت دفیبریلاتور قلبی (ICD)
  - پیوند قلب (Heart Transplantation)

کمک کند.میوکاردیت و سایر بیماری‌های التهابی قلب از بیماری‌های مهم و گاهی تهدیدکننده حیات هستند که تشخیص دقیق آنها برای درمان مناسب اهمیت حیاتی دارد. MRI قلب به دلیل توانایی منحصر به فرد در ارزیابی همزمان ساختار، عملکرد و بافت عضله قلب به بهترین روش غیرتهاجمی برای تشخیص این بیماری‌ها تبدیل شده است. با استفاده از معیارهای Lake Louise و تکنیک‌های پیشرفته‌ای مانند T1 Mapping، T2 Mapping و Late Gadolinium Enhancement، پزشکان می‌توانند التهاب فعال، آسیب سلولی و فیبروز میوکارد را با دقت بالا شناسایی کنند.

این قابلیت‌ها MRI را به ابزاری کلیدی در تشخیص، مدیریت و پیش‌بینی پیش‌آگهی بیماران مبتلا به بیماری‌های التهابی قلب تبدیل کرده است.

🔵کاربرد MRI قلب در بیماری‌های مادرزادی قلب

بیماری‌های مادرزادی قلب (Congenital Heart Disease – ناهنجاری‌های مادرزادی قلب) مجموعه‌ای از اختلالات ساختاری قلب و عروق بزرگ هستند که از زمان تولد وجود دارند. این بیماری‌ها شایع‌ترین ناهنجاری‌های مادرزادی در انسان محسوب می‌شوند و حدود ۱٪ از تولدهای زنده را درگیر می‌کنند. شدت این بیماری‌ها بسیار متغیر است؛ از نقص‌های کوچک و بدون علامت تا ناهنجاری‌های پیچیده‌ای که نیازمند جراحی‌های متعدد قلبی در دوران کودکی هستند.

در گذشته ارزیابی این بیماران عمدتاً بر اساس اکوکاردیوگرافی و آنژیوگرافی تهاجمی (Cardiac Catheterization – بررسی تهاجمی عروق قلب) انجام می‌شد. با پیشرفت تصویربرداری، MRI قلب به یکی از مهم‌ترین ابزارهای تشخیصی در بیماران مبتلا به بیماری‌های مادرزادی قلب تبدیل شده است.

MRI چند مزیت مهم در این بیماران دارد:

تصویربرداری سه‌بعدی دقیق از ساختار قلب
ارزیابی کامل بطن‌ها و عروق بزرگ
اندازه‌گیری دقیق جریان خون
عدم استفاده از پرتو یونیزان (Ionizing Radiation – اشعه مضر)
امکان پیگیری طولانی‌مدت بیماران

این ویژگی‌ها باعث شده است که CMR به روش استاندارد برای بررسی آناتومی پیچیده قلب و ارزیابی نتایج جراحی‌های اصلاحی تبدیل شود.

⚫نقش MRI در ارزیابی بیماری‌های مادرزادی قلب

در بیماران مبتلا به ناهنجاری‌های مادرزادی، MRI می‌تواند اطلاعات بسیار مهمی در چند زمینه فراهم کند:

🟡بررسی آناتومی قلب

CMR قادر است ساختار دقیق موارد زیر را نشان دهد:

حفره‌های قلب
دریچه‌های قلبی
سپتوم‌ها (Septum – دیواره‌های جداکننده قلب)
عروق بزرگ

🟡ارزیابی عملکرد بطن‌ها

MRI دقیق‌ترین روش برای اندازه‌گیری:

حجم بطن‌ها (Ventricular Volume)
کسر جهشی (Ejection Fraction – قدرت پمپاژ قلب)
جرم میوکارد (Myocardial Mass – حجم عضله قلب)

است. این اندازه‌گیری‌ها به ویژه در بیمارانی که چندین بار جراحی شده‌اند اهمیت زیادی دارد.

🟡اندازه‌گیری جریان خون

با استفاده از تکنیک Phase‑Contrast MRI (تصویربرداری فاز-کنتراست) می‌توان:

سرعت جریان خون
حجم خون عبوری
جهت جریان

را اندازه‌گیری کرد. این قابلیت برای ارزیابی شانت‌های قلبی (Cardiac Shunts – ارتباط غیرطبیعی جریان خون بین حفره‌ها) بسیار حیاتی است.

⚫بررسی نقایص مادرزادی قلب

نقایص مادرزادی قلب انواع مختلفی دارند و ممکن است شامل اختلال در:

سپتوم‌های قلب
دریچه‌ها
مسیر خروجی بطن‌ها
عروق بزرگ

باشند.

MRI می‌تواند بسیاری از این ناهنجاری‌ها را با دقت بالا نشان دهد.

⚫نقص دیواره بین دهلیزی (ASD)

در این بیماری (Atrial Septal Defect – ASD) یک سوراخ در سپتوم بین دهلیزی (Interatrial Septum – دیواره بین دو دهلیز) وجود دارد که باعث عبور خون از دهلیز چپ به دهلیز راست می‌شود. این وضعیت باعث افزایش حجم خون در:

دهلیز راست
بطن راست
شریان ریوی

می‌شود.

🟡یافته‌های MRI

در MRI ممکن است موارد زیر دیده شوند:

بزرگ شدن دهلیز راست (Right Atrium)
اتساع بطن راست (Right Ventricle)
افزایش جریان خون در شریان ریوی

با استفاده از Phase‑Contrast MRI می‌توان نسبت جریان ریوی به سیستمیک را اندازه‌گیری کرد که به صورت Qp/Qs ratio بیان می‌شود. اگر این نسبت بیشتر از ۱.۵ باشد، معمولاً نشان‌دهنده شانت قابل توجه است که ممکن است نیاز به درمان داشته باشد.

⚫نقص دیواره بین بطنی (VSD)

VSD یا Ventricular Septal Defect یکی از شایع‌ترین نقایص مادرزادی قلب است که در آن سوراخی در سپتوم بین بطنی (Interventricular Septum) وجود دارد. این نقص باعث عبور خون از بطن چپ به بطن راست می‌شود.

🟡یافته‌های MRI

MRI می‌تواند:

محل دقیق نقص را مشخص کند
اندازه سوراخ را تخمین بزند
اثر آن بر بطن‌ها را ارزیابی کند

در موارد شانت بزرگ ممکن است دیده شود:

افزایش جریان خون ریوی
اتساع بطن چپ و راست
افزایش فشار شریان ریوی

⚫ارزیابی شانت‌های قلبی

شانت قلبی (Cardiac Shunt – عبور غیرطبیعی خون بین گردش‌های مختلف) زمانی رخ می‌دهد که خون از مسیر طبیعی گردش خون منحرف شود. دو نوع اصلی شانت وجود دارد:

🟡شانت چپ به راست (Left‑to‑Right Shunt)

در این حالت خون از سمت چپ قلب به سمت راست عبور می‌کند. نمونه‌ها:

ASD
VSD
Patent Ductus Arteriosus (PDA – باز ماندن مجرای شریانی)

این نوع شانت باعث افزایش جریان خون ریوی می‌شود.

🟡شانت راست به چپ (Right‑to‑Left Shunt)

در این حالت خون بدون عبور از ریه‌ها وارد گردش سیستمیک می‌شود. این وضعیت می‌تواند باعث سیانوز (Cyanosis – کبودی پوست ناشی از کمبود اکسیژن) شود. نمونه مهم آن Tetralogy of Fallot (تترالوژی فالوت – نقص پیچیده قلبی شامل چهار نقص همزمان) است.

🟡اندازه‌گیری شانت با MRI

یکی از مهم‌ترین مزایای CMR توانایی اندازه‌گیری کمی جریان خون است. با استفاده از Phase‑Contrast MRI می‌توان:

جریان خون در آئورت (Aorta – سرخرگ اصلی بدن)
جریان خون در شریان ریوی (Pulmonary Artery)

را اندازه‌گیری کرد.

سپس نسبت Qp/Qs محاسبه می‌شود:

Qp = جریان ریوی
Qs = جریان سیستمیک

اگر:

Qp/Qs > 1 ← شانت چپ به راست
Qp/Qs < 1 ← شانت راست به چپ

این اندازه‌گیری برای تصمیم‌گیری جراحی بسیار مهم است.

⚫بررسی آناتومی پیچیده قلب و عروق

در بسیاری از بیماری‌های مادرزادی قلب، ساختار قلب و عروق بسیار پیچیده است و ارزیابی کامل آن با اکوکاردیوگرافی دشوار می‌شود. MRI با تصویربرداری سه‌بعدی (3D Imaging) قادر است آناتومی دقیق موارد زیر را نشان دهد:

مسیر عروق بزرگ
ارتباط بطن‌ها با عروق
موقعیت دریچه‌ها
ارتباط حفره‌های قلب

⚫تترالوژی فالوت

(Tetralogy of Fallot – نقص مادرزادی پیچیده قلب) این بیماری شامل چهار ناهنجاری اصلی است:

Ventricular Septal Defect
تنگی مسیر خروجی بطن راست (Right Ventricular Outflow Obstruction)
جابجایی آئورت (Overriding Aorta)
هیپرتروفی بطن راست (Right Ventricular Hypertrophy)

MRI در بیماران جراحی‌شده تترالوژی فالوت بسیار مهم است زیرا می‌تواند موارد زیر را ارزیابی کند:

اندازه و عملکرد بطن راست
میزان نارسایی دریچه ریوی (Pulmonary Regurgitation)
اتساع شریان ریوی

این اطلاعات برای تصمیم‌گیری درباره زمان تعویض دریچه ریوی اهمیت حیاتی دارند.

⚫ترانسپوزیشن عروق بزرگ

در این بیماری (Transposition of the Great Arteries – جابجایی عروق بزرگ) :

آئورت از بطن راست خارج می‌شود
شریان ریوی از بطن چپ خارج می‌شود

این وضعیت باعث می‌شود گردش خون سیستمیک و ریوی از یکدیگر جدا شوند. MRI می‌تواند:

مسیر عروق را به طور دقیق نشان دهد
نتایج جراحی اصلاحی را ارزیابی کند
عملکرد بطن‌ها را بررسی کند

⚫نقش MRI در پیگیری بیماران مادرزادی قلب

امروزه بسیاری از کودکان مبتلا به بیماری‌های مادرزادی قلب با جراحی‌های پیشرفته تا بزرگسالی زنده می‌مانند. این بیماران نیازمند پیگیری مادام‌العمر هستند. MRI در این پیگیری نقش بسیار مهمی دارد زیرا می‌تواند:

عملکرد بطن‌ها را با دقت بالا اندازه‌گیری کند
گشاد شدن عروق را تشخیص دهد
نارسایی دریچه‌ها را ارزیابی کند
شانت‌های باقی‌مانده را شناسایی کند

از آنجا که MRI از اشعه یونیزان استفاده نمی‌کند، برای پیگیری طولانی‌مدت این بیماران بسیار مناسب است.

📌جمع‌بندی

بیماری‌های مادرزادی قلب طیف گسترده‌ای از ناهنجاری‌های ساختاری قلب و عروق را شامل می‌شوند که تشخیص و پیگیری دقیق آنها برای پیشگیری از عوارض طولانی‌مدت اهمیت حیاتی دارد. MRI قلب با توانایی منحصر به فرد در تصویربرداری دقیق آناتومی، اندازه‌گیری عملکرد بطن‌ها و ارزیابی جریان خون به یکی از مهم‌ترین ابزارهای تشخیصی در این بیماران تبدیل شده است.

این روش می‌تواند:

نقایص مادرزادی قلب را با دقت بالا شناسایی کند
شانت‌های قلبی را به صورت کمی اندازه‌گیری کند
آناتومی پیچیده قلب و عروق را به طور سه‌بعدی نشان دهد
وضعیت بیماران پس از جراحی‌های اصلاحی را ارزیابی کند

به همین دلیل CMR نقش اساسی در تشخیص، برنامه‌ریزی درمان و پیگیری طولانی‌مدت بیماران مبتلا به بیماری‌های مادرزادی قلب ایفا می‌کند.

🔵آنژیوگرافی با MRI

آنژیوگرافی با MRI یا MR Angiography (MRA – تصویربرداری عروق با ام‌آر‌آی) یکی از پیشرفته‌ترین روش‌های تصویربرداری غیرتهاجمی برای بررسی عروق بزرگ بدن است. در این روش با استفاده از میدان مغناطیسی و امواج رادیویی می‌توان ساختار و جریان خون در عروق را بدون نیاز به کاتترگذاری داخل عروق و بدون استفاده از اشعه یونیزان مشاهده کرد. در تصویربرداری قلبی، MRA نقش مهمی در بررسی:

- - آئورت (Aorta – سرخرگ اصلی بدن)
  - شریان‌های ریوی (Pulmonary Arteries – سرخرگ‌های ریوی)
  - وریدهای ریوی (Pulmonary Veins – سیاهرگ‌های ریوی)
  - عروق بزرگ مدیاستن

دارد. این تکنیک به‌ویژه در بیمارانی اهمیت زیادی دارد که نیازمند پیگیری‌های مکرر تصویربرداری هستند؛ مانند بیماران مبتلا به بیماری‌های مادرزادی قلب یا بیماری‌های آئورت.

تصویر بالا : آنژیوگرافی MRI قلبی.موردی از یک بیمار مرد ۵۳ ساله با عروق کرونر طبیعی که تحت آنژیوگرافی تشدید مغناطیسی عروق کرونر کل قلب بدون تزریق ماده حاجب، با وضوح زیر میلی‌متری، شتاب‌یافته و در حالت تنفس آزاد قرار گرفته است (پنل بالا). تصویر متناظر آنژیوگرافی توموگرافی کامپیوتری کرونر با ماده حاجب در پنل پایین نشان داده شده است.

- - Ao: آئورت
  - LAD: شریان نزولی قدامی چپ
  - LCX: شریان سیرکومفلکس چپ
  - LM: شریان اصلی چپ
  - PA: شریان ریوی
  - PDA: شریان نزولی خلفی
  - RCA: شریان کرونری راست

آنژیوگرافی تشدید مغناطیسی عروق کرونر کل قلب به‌صورت سه‌بعدی با وضوح ایزوتروپیک زیر میلی‌متری، با استفاده از روش PROST همراه با جبران حرکت غیرصلب.

⚫اصول آنژیوگرافی با MRI

در آنژیوگرافی MRI از دو روش اصلی برای مشاهده عروق استفاده می‌شود:

🟡 آنژیوگرافی با ماده حاجب

در این روش (Contrast‑Enhanced MR Angiography – آنژیوگرافی ام‌آر‌آی با کنتراست) از گادولینیوم (Gadolinium – ماده کنتراست مغناطیسی) استفاده می‌شود. پس از تزریق وریدی این ماده:

گادولینیوم وارد جریان خون می‌شود
سیگنال MRI در داخل عروق افزایش می‌یابد
عروق به صورت واضح از بافت‌های اطراف قابل تفکیک می‌شوند

این روش برای بررسی:

آئورت
شریان‌های ریوی
عروق گردنی
عروق شکمی

کاربرد گسترده دارد.

🟡 آنژیوگرافی بدون ماده حاجب

این روش (Non‑Contrast MR Angiography – آنژیوگرافی بدون کنتراست) در برخی بیماران که استفاده از گادولینیوم ممکن است محدودیت داشته باشد، مورد استفاده دارد :

بیماران مبتلا به نارسایی شدید کلیه (Renal Failure – اختلال شدید عملکرد کلیه)
حساسیت به ماده کنتراست

در این شرایط از تکنیک‌های خاص MRI استفاده می‌شود که بر اساس حرکت خون در عروق تصویر ایجاد می‌کنند.

مهم‌ترین این روش‌ها عبارت‌اند از:

Time‑of‑Flight (TOF – تکنیک مبتنی بر ورود خون تازه)
Phase‑Contrast Imaging (تصویربرداری فاز‑کنتراست)

این تکنیک‌ها اجازه می‌دهند بدون تزریق ماده حاجب نیز عروق بررسی شوند.

⚫تصویربرداری از عروق بزرگ با MRI

MRI قادر است عروق بزرگ قفسه سینه (Thoracic Great Vessels – عروق بزرگ قفسه سینه) را با دقت بالا نشان دهد. مهم‌ترین عروقی که با MRA بررسی می‌شوند عبارت‌اند از:

آئورت
شریان‌های ریوی
وریدهای ریوی
ورید اجوف فوقانی و تحتانی (Vena Cava – سیاهرگ بزرگ)

این بررسی در بسیاری از بیماری‌های قلبی و عروقی نقش مهمی در تشخیص و برنامه‌ریزی درمان دارد.

⚫بررسی آئورت با MRI

آئورت (Aorta – بزرگ‌ترین سرخرگ بدن) خون اکسیژن‌دار را از بطن چپ به تمام بدن منتقل می‌کند. MRI می‌تواند تمام بخش‌های آئورت را به طور دقیق بررسی کند:

- - آئورت صعودی (Ascending Aorta)
  - قوس آئورت (Aortic Arch)
  - آئورت نزولی (Descending Aorta)
  - آئورت شکمی (Abdominal Aorta)

تصاویر سه‌بعدی MRI به پزشک اجازه می‌دهد مسیر کامل آئورت و شاخه‌های آن را به‌طور دقیق مشاهده کند.

⚫آنوریسم آئورت

آنوریسم (Aneurysm – اتساع غیرطبیعی رگ) به معنی بزرگ شدن غیرطبیعی قطر یک شریان است. آنوریسم آئورت می‌تواند در بخش‌های مختلف آئورت ایجاد شود. MRI در این بیماران اطلاعات مهمی ارائه می‌دهد:

اندازه دقیق آنوریسم
محل گشادشدگی
درگیری شاخه‌های آئورت
وجود ترومبوس (Thrombus – لخته خون) در داخل آنوریسم

اندازه آنوریسم عامل مهمی در تصمیم‌گیری برای درمان جراحی یا اندوواسکولار است.

⚫دایسکشن آئورت

دایسکشن آئورت یک وضعیت اورژانسی و تهدیدکننده زندگی است که در آن لایه داخلی دیواره آئورت پاره می‌شود و خون بین لایه‌های دیواره رگ جریان پیدا می‌کند. در MRI ممکن است موارد زیر دیده شوند:

- - فلپ اینتیما (Intimal Flap – پرده جداکننده لایه‌ها)
  - True Lumen (مجرای واقعی خون)
  - False Lumen (مجرای کاذب)

MRI می‌تواند:

- - محل دقیق پارگی را مشخص کند
  - میزان گسترش دایسکشن را نشان دهد
  - شاخه‌های درگیر آئورت را ارزیابی کند

در بیماران پایدار، MRI یکی از دقیق‌ترین روش‌ها برای بررسی دایسکشن آئورت محسوب می‌شود.

⚫کوارکتاسیون آئورت

در این بیماری (Coarctation of the Aorta – تنگی مادرزادی آئورت) بخشی از آئورت به صورت مادرزادی تنگ می‌شود.MRI می‌تواند:

محل تنگی را مشخص کند
شدت تنگی را ارزیابی کند
جریان خون از محل تنگی را اندازه‌گیری کند

همچنین MRI می‌تواند وجود Collateral Circulation (گردش خون فرعی) را که در اثر تنگی ایجاد می‌شود نشان دهد.

⚫بررسی شریان‌های ریوی با MRI

شریان‌های ریوی (Pulmonary Arteries – سرخرگ‌های ریوی) خون بدون اکسیژن را از بطن راست به ریه‌ها منتقل می‌کنند. MRI می‌تواند ساختار و جریان خون در این عروق را با دقت بررسی کند. این بررسی در چند بیماری مهم کاربرد دارد.

🟡آمبولی ریه

آمبولی ریه زمانی رخ می‌دهد که یک لخته خون (Embolus – آمبولی) وارد شریان‌های ریوی شود. در بسیاری از مراکز CT Pulmonary Angiography روش اصلی تشخیص است، اما MRI نیز می‌تواند در برخی بیماران استفاده شود، به‌ویژه زمانی که:

بیمار نمی‌تواند در معرض اشعه قرار گیرد
حساسیت به ماده کنتراست یددار وجود داشته باشد

در MRI ممکن است مشاهده شود:

نقص در پر شدن شریان ریوی با کنتراست
انسداد بخشی از شریان

🟡فشار خون ریوی

در فشار خون ریوی (Pulmonary Hypertension – افزایش فشار شریان ریوی) فشار داخل شریان‌های ریوی افزایش می‌یابد. MRI می‌تواند چندین شاخص مهم را ارزیابی کند:

- - قطر شریان ریوی
  - عملکرد بطن راست
  - سرعت جریان خون در شریان ریوی

با استفاده از Phase‑Contrast MRI می‌توان:

- - سرعت جریان خون
  - حجم جریان خون

را اندازه‌گیری کرد که در ارزیابی شدت بیماری مفید است.

🟡ناهنجاری‌های مادرزادی عروق ریوی

MRI همچنین می‌تواند ناهنجاری‌های مادرزادی مهم را نشان دهد، مانند:

- - Pulmonary Artery Stenosis (تنگی شریان ریوی)
  - Anomalous Pulmonary Venous Return (بازگشت غیرطبیعی وریدهای ریوی)

در این بیماران MRI به پزشکان کمک می‌کند آناتومی عروق را به صورت سه‌بعدی و بسیار دقیق مشاهده کنند.

⚫بازسازی سه‌بعدی عروق

یکی از مزایای مهم MR Angiography امکان بازسازی سه‌بعدی عروق (3D Reconstruction – بازسازی سه‌بعدی) است. با استفاده از این تکنیک می‌توان:

مسیر کامل عروق
شاخه‌های عروقی
محل تنگی یا گشادشدگی

را به صورت سه‌بعدی مشاهده کرد. این تصاویر در برنامه‌ریزی جراحی‌های قلب و عروق بسیار ارزشمند هستند.

📌جمع‌بندی

آنژیوگرافی با MRI یا MR Angiography یکی از پیشرفته‌ترین روش‌های تصویربرداری غیرتهاجمی برای بررسی عروق بزرگ بدن است.

این روش امکان:

مشاهده دقیق آئورت
بررسی شریان‌های ریوی
تشخیص تنگی‌ها و گشادشدگی‌های عروقی
اندازه‌گیری جریان خون

را فراهم می‌کند. MRI به ویژه در ارزیابی بیماری‌هایی مانند:

آنوریسم آئورت
دایسکشن آئورت
کوارکتاسیون آئورت
فشار خون ریوی

نقش بسیار مهمی دارد. همچنین به دلیل عدم استفاده از اشعه یونیزان، MRI گزینه‌ای مناسب برای پیگیری طولانی‌مدت بیماران قلبی و عروقی محسوب می‌شود. به همین دلیل MR Angiography به عنوان یکی از ابزارهای کلیدی در تشخیص، برنامه‌ریزی درمان و پایش بیماری‌های عروقی قلب و قفسه سینه شناخته می‌شود.

🔵آینده تصویربرداری MRI قلب

تصویربرداری تشدید مغناطیسی قلب (Cardiac Magnetic Resonance – CMR) در حال حاضر یکی از پیشرفته‌ترین روش‌های ارزیابی غیرتهاجمی قلب محسوب می‌شود. با این حال، پیشرفت‌های سریع در حوزه هوش مصنوعی، پردازش تصویر، سخت‌افزار MRI و تکنیک‌های نوین تصویربرداری باعث شده‌اند که CMR در سال‌های آینده دچار تحول قابل توجهی شود. هدف این پیشرفت‌ها عمدتاً شامل موارد زیر است:

- - افزایش دقت تشخیص بیماری‌ها
  - کاهش زمان انجام تصویربرداری
  - افزایش قابلیت اندازه‌گیری کمی پارامترهای قلب
  - کاهش وابستگی به اپراتور
  - امکان تحلیل پیش‌بینانه بیماری‌ها

در ادامه مهم‌ترین روندهای آینده در MRI قلب بررسی می‌شوند.

⚫استفاده از هوش مصنوعی در تحلیل تصاویر

یکی از مهم‌ترین تحولات در تصویربرداری پزشکی، ورود هوش مصنوعی ( AI) و به‌ویژه یادگیری عمیق (Deep Learning) به فرآیند تحلیل تصاویر است. در MRI قلب، حجم داده‌های تصویری بسیار زیاد است و تحلیل دقیق آن‌ها نیازمند زمان و تجربه بالای متخصصان رادیولوژی و کاردیولوژی است. هوش مصنوعی می‌تواند بسیاری از این مراحل را به صورت خودکار و با دقت بالا انجام دهد.

⚫کاربردهای هوش مصنوعی در MRI قلب

🟡سگمنتیشن خودکار قلب

یکی از زمان‌برترین مراحل تحلیل MRI قلب، جداسازی ساختارهای قلب مانند:

بطن چپ
بطن راست
دهلیزها
عضله میوکارد

است. الگوریتم‌های یادگیری عمیق می‌توانند این ساختارها را به طور خودکار و دقیق شناسایی و ترسیم کنند و در نتیجه اندازه‌گیری‌هایی مانند:

حجم بطن‌ها
کسر جهشی (Ejection Fraction)
جرم میوکارد

به صورت سریع‌تر و استانداردتر انجام شود.

🟡تشخیص الگوهای بیماری

هوش مصنوعی می‌تواند الگوهای بسیار ظریفی را در تصاویر MRI شناسایی کند که گاهی برای چشم انسان قابل تشخیص نیستند.

برای مثال:

تشخیص زودهنگام کاردیومیوپاتی هیپرتروفیک
افتراق میوکاردیت از انفارکتوس میوکارد
شناسایی الگوهای خاص فیبروز میوکارد

🟡 پیش‌بینی خطرات قلبی

با تحلیل حجم بزرگی از داده‌های تصویربرداری و اطلاعات بالینی، سیستم‌های هوش مصنوعی می‌توانند احتمال بروز عوارضی مانند:

نارسایی قلب
آریتمی‌های خطرناک
مرگ ناگهانی قلبی

را پیش‌بینی کنند و در تصمیم‌گیری درمانی به پزشکان کمک نمایند.

⚫تصویربرداری 4D Flow MRI

یکی از پیشرفته‌ترین تکنیک‌های در حال توسعه در MRI قلب، 4D Flow MRI است. در این روش، جریان خون در سه بعد فضایی به همراه بعد زمان اندازه‌گیری می‌شود. به عبارت دیگر، این تکنیک امکان مشاهده الگوی کامل جریان خون در قلب و عروق بزرگ در طول چرخه قلبی را فراهم می‌کند.

🟡ویژگی‌های اصلی 4D Flow MRI

این روش می‌تواند موارد زیر را به طور همزمان ارزیابی کند:

جهت جریان خون
سرعت جریان
الگوهای گردابه‌ای (Vortices)
توزیع فشار در عروق

🟡کاربردهای بالینی

4D Flow MRI به ویژه در بررسی بیماری‌های زیر اهمیت دارد:

۱. بیماری‌های دریچه‌ای قلب

در بیماران مبتلا به:

تنگی دریچه آئورت
نارسایی دریچه آئورت
بیماری‌های دریچه میترال

این روش می‌تواند الگوی دقیق جریان خون و شدت نارسایی دریچه‌ها را مشخص کند.

🟡 بیماری‌های آئورت

در بیماری‌هایی مانند:

آنوریسم آئورت
دیسکسیون آئورت
کوآرکتاسیون آئورت

4D Flow MRI امکان بررسی دقیق تنش‌های همودینامیک روی دیواره عروق را فراهم می‌کند.

🟡 بیماری‌های مادرزادی قلب

در ناهنجاری‌های مادرزادی پیچیده، این تکنیک می‌تواند مسیرهای جریان خون را در سیستم قلبی–عروقی به صورت کامل نمایش دهد.

🟡تصویربرداری کمی (Quantitative Imaging)

در گذشته بسیاری از تفسیرهای تصویربرداری پزشکی کیفی (Qualitative) بودند، یعنی پزشک بر اساس ظاهر تصویر تصمیم‌گیری می‌کرد. اما روند جدید در MRI قلب حرکت به سمت تصویربرداری کمی (Quantitative Imaging) است، یعنی اندازه‌گیری دقیق و عددی ویژگی‌های بافتی قلب.

⚫تکنیک‌های سریع‌تر تصویربرداری

یکی از محدودیت‌های مهم MRI قلب، زمان نسبتاً طولانی انجام تصویربرداری است. اسکن کامل CMR ممکن است بین ۳۰ تا ۶۰ دقیقه طول بکشد. در سال‌های اخیر تکنیک‌های جدیدی برای کاهش زمان اسکن توسعه یافته‌اند.

🟡Compressed Sensing

یکی از این تکنیک‌ها Compressed Sensing است که امکان بازسازی تصاویر با کیفیت بالا از داده‌های کمتر را فراهم می‌کند.

در نتیجه:

زمان اسکن کاهش می‌یابد
نیاز به نگه داشتن نفس کمتر می‌شود
کیفیت تصاویر حفظ می‌شود

🟡Real‑Time MRI

در روش Real‑Time MRI تصاویر بدون نیاز به نگه داشتن نفس بیمار ثبت می‌شوند. این تکنیک به ویژه در بیماران زیر اهمیت دارد:

کودکان
بیماران بدحال
بیماران مبتلا به آریتمی

🟡تصویربرداری تک‌ضربان قلب

برخی تکنیک‌های جدید امکان ثبت تصاویر در یک ضربان قلب (Single‑Beat Imaging) را فراهم می‌کنند که برای بیماران با ریتم قلبی نامنظم بسیار مفید است.

📌خلاصه

MRI قلب در حال ورود به دوره‌ای از پیشرفت‌های سریع فناوری است. ترکیب پیشرفت‌های زیر می‌تواند آینده این روش را متحول کند:

هوش مصنوعی برای تحلیل خودکار تصاویر
تصویربرداری جریان خون چهار بعدی (4D Flow MRI)
تصویربرداری کمی با تکنیک‌های Mapping
روش‌های سریع‌تر تصویربرداری

این پیشرفت‌ها نه تنها دقت تشخیص بیماری‌های قلبی را افزایش خواهند داد، بلکه امکان تشخیص زودهنگام بیماری‌ها، پایش دقیق درمان و ارائه پزشکی شخصی‌سازی شده را نیز فراهم خواهند کرد.

منابع

Standardized image interpretation and post-processing in cardiovascular magnetic resonance – Society for Cardiovascular Magnetic Resonance (SCMR) guidelines

راهنمای جامع تفسیر، اندازه‌گیری و گزارش CMR (اندازه‌گیری حجم‌ها، EF، LGE، T1/T2 و …).
Standardized cardiovascular magnetic resonance (CMR) protocols 2020 – SCMR expert consensus

پروتکل‌های استاندارد تصویربرداری قلبی با MRI (Sequenceها، پارامترها، استرس، LGE، mapping).
Reporting guidelines for cardiovascular magnetic resonance (CMR) – SCMR consensus statement

استاندارد گزارش‌نویسی CMR برای کاربرد بالینی و تحقیقاتی.
SCMR position statement on clinical indications for cardiovascular magnetic resonance

لیست اندیکاسیون‌های بالینی CMR در بیماری‌های مختلف قلبی، مقایسه با سایر مدالیتی‌ها.
Structured reporting of cardiovascular magnetic resonance based on expert consensuses and guidelines

مقاله مروری (Open Access) که پیشنهاد گزارش ساختاریافته CMR را بر اساس گایدلاین‌ها ارائه می‌کند.
International consensus for myocardial T1 and T2 mapping cardiovascular magnetic resonance in clinical practice

اجماع بین‌المللی روی نحوه انجام، آنالیز و کاربرد بالینی T1/T2 mapping.
Updated consensus recommendations for cardiovascular magnetic resonance in myocarditis

کنسنسوس CMR در میوکاردیت (به‌روزرسانی معیارهای Lake Louise، نقش mapping).

۲۰۲۳ ESC Guidelines for the management of cardiomyopathies

نقش CMR در تشخیص، طبقه‌بندی و ریسک‌استراتیفیکیشن کاردیومیوپاتی‌ها (HCM, DCM, ARVC, LVNC, amyloidosis و…).
۲۰۲۰ ESC Guidelines for the management of adult congenital heart disease

بخش تصویربرداری: استفاده از CMR در ارزیابی shuntها، RV، great vessels، valve disease در ACHD.
۲۰۲۴ ESC Guidelines for the management of chronic coronary syndromes (CCS)

فصل diagnostic imaging: جایگاه CMR استرس پرفیوژن و wall motion برای تشخیص و ریسک‌استراتیفیکیشن CAD.

۲۰۱۹ ESC Guidelines for the diagnosis and management of chronic coronary syndromes

نسخه قبلی که همچنان برای الگوریتم‌های Decision-making CMR در CCS مفید است (بخش non‑invasive imaging).

۲۰۱۶/۲۰۲۱ ESC Guidelines for the diagnosis and treatment of acute and chronic heart failure

فصل imaging: نقش CMR در ارزیابی ساختاری، فیبروز، میوکاردیت، HFpEF/HFrEF، viability.

۲۰۱۹ ESC Guidelines for the management of patients with supraventricular tachycardia and arrhythmias – ESC/ EHRA documents with CMR sections

شامل بخش CMR در ارزیابی substrate آریتمی‌ها (خصوصاً ARVC, sarcoidosis و …).

۲۰۲۴ AHA/ACC/ACS/ASNC/HRS/SCA/SCCT/SCMR/SVM Guideline for the Management of Patients With Chronic Coronary Disease – Circulation

گایدلاین جامع CAD؛ فصل non-invasive imaging شامل توصیه‌های کلاس و Level of Evidence برای CMR استرس.

ACC/AHA/ASE/SCMR 2019 Appropriate Use Criteria for Multimodality Imaging in the Assessment of Cardiac Structure and Function

AUC که نشان می‌دهد در کدام سناریوهای بالینی استفاده از CMR مناسب/کم‌مناسب/نامناسب است.

AHA Scientific Statement: Noninvasive Imaging for the Evaluation of Ischemia and Myocardial Viability – CMR section

بیانیه علمی AHA که نقش CMR استرس، پرفیوژن، wall motion و LGE را در ایسکمی و viability خلاصه می‌کند.

AHA Scientific Statement: Role of Cardiac MRI in the Evaluation of Cardiomyopathies

مرور ساختاری بر نقش CMR در انواع کاردیومیوپاتی‌ها، شامل الگوریتم تشخیصی و الگوهای LGE.

Head-to-Head Comparison and Temporal Trends of Cardiac MRI Recommendations in ESC versus ACC/AHA Guidelines: A Systematic Review and Meta-Analysis

مرور سیستماتیک که توصیه‌های ESC و ACC/AHA درباره CMR را مقایسه می‌کند؛ برای دیدن تفاوت رویکردها مفید است.

Cardiovascular magnetic resonance in clinical practice – a comprehensive review

مقاله مروری در European Heart Journal که اصول فیزیک، sequenceها، کاربردها، محدودیت‌ها و الگوریتم‌های کاربرد بالینی CMR را جمع‌بندی می‌کند.

Lake Louise Criteria for cardiac MRI in myocarditis – Original & Updated criteria

مقاله معیارهای Lake Louise (و آپدیت آن‌ها) برای تشخیص میوکاردیت با CMR؛ پایه بسیاری از تفسیرهای ادم، LGE و mapping.

❓پرسش‌های رایج

آیا MRI قلب درد دارد؟

MRI قلب یک روش تصویربرداری غیرتهاجمی است و در طول انجام آن معمولاً هیچ دردی احساس نمی‌شود. بیمار تنها روی تخت دستگاه دراز می‌کشد و دستگاه تصاویر دقیقی از قلب تهیه می‌کند. در برخی موارد ممکن است بیمار صدای بلند دستگاه یا نیاز به ثابت ماندن برای چند دقیقه را تجربه کند، اما این موارد معمولاً ناراحت‌کننده نیستند و درد ایجاد نمی‌کنند.

آیا MRI قلب از اشعه استفاده می‌کند؟

MRI قلب بر خلاف بسیاری از روش‌های تصویربرداری مانند سی‌تی اسکن یا آنژیوگرافی از اشعه یونیزان استفاده نمی‌کند. MRI قلب بر اساس میدان مغناطیسی قوی و امواج رادیویی کار می‌کند و به همین دلیل در بسیاری از موارد برای پیگیری طولانی‌مدت بیماری‌های قلبی گزینه ایمن‌تری محسوب می‌شود.

انجام MRI قلب چقدر طول می‌کشد؟

مدت زمان انجام MRI قلب معمولاً بین ۳۰ تا ۶۰ دقیقه است. این زمان بسته به نوع بررسی، تعداد تصاویر مورد نیاز و شرایط بیمار ممکن است کمی کوتاه‌تر یا طولانی‌تر شود. در برخی پروتکل‌های ساده‌تر، MRI قلب ممکن است در حدود ۲۰ تا ۳۰ دقیقه انجام شود.

آیا برای MRI قلب باید ناشتا بود؟

در بسیاری از موارد انجام MRI قلب نیاز به ناشتا بودن ندارد. با این حال اگر MRI قلب همراه با تصویربرداری استرس یا استفاده از برخی داروها انجام شود، ممکن است پزشک توصیه کند بیمار چند ساعت قبل از انجام MRI قلب از خوردن غذا یا نوشیدنی خودداری کند. رعایت دستورالعمل‌های مرکز تصویربرداری اهمیت دارد.

آیا افراد دارای ضربان قلب نامنظم می‌توانند MRI قلب انجام دهند؟

در بسیاری از بیماران مبتلا به آریتمی یا ضربان نامنظم قلب، انجام MRI قلب همچنان امکان‌پذیر است. با این حال برخی انواع آریتمی ممکن است کیفیت تصاویر را کاهش دهند. در چنین شرایطی تیم تصویربرداری می‌تواند از تکنیک‌های ویژه‌ای برای بهبود کیفیت تصاویر استفاده کند.

آیا وجود تاتو روی بدن مانع انجام MRI قلب می‌شود؟

در اغلب موارد وجود تاتو مانع انجام MRI قلب نمی‌شود. برخی رنگ‌های قدیمی تاتو ممکن است حاوی ذرات فلزی بسیار ریز باشند که در میدان مغناطیسی گرم شوند، اما این اتفاق نادر است. قبل از انجام MRI قلب بهتر است بیمار وجود هرگونه تاتو را به تیم تصویربرداری اطلاع دهد.

آیا انجام MRI قلب برای افراد چاق امکان‌پذیر است؟

بیشتر دستگاه‌های MRI قلب محدودیت وزنی مشخصی دارند که معمولاً بین ۱۲۰ تا ۲۰۰ کیلوگرم است. در برخی مراکز از دستگاه‌های MRI با دهانه بزرگ‌تر استفاده می‌شود که برای بیماران با جثه بزرگ مناسب‌تر هستند. در صورت نگرانی، بهتر است قبل از مراجعه با مرکز تصویربرداری تماس گرفته شود.

آیا MRI قلب می‌تواند جایگزین آنژیوگرافی شود؟

MRI قلب در بسیاری از موارد اطلاعات بسیار دقیقی درباره عملکرد قلب و وضعیت عضله قلب ارائه می‌دهد. با این حال MRI قلب همیشه جایگزین کامل آنژیوگرافی نیست. آنژیوگرافی همچنان بهترین روش برای مشاهده مستقیم تنگی عروق کرونر و انجام درمان‌هایی مانند گذاشتن استنت محسوب می‌شود.

آیا MRI قلب می‌تواند حمله قلبی قدیمی را نشان دهد؟

MRI قلب یکی از دقیق‌ترین روش‌ها برای تشخیص آسیب‌های قدیمی عضله قلب است. با استفاده از تکنیک‌هایی مانند Late Gadolinium Enhancement، MRI قلب می‌تواند نواحی اسکار یا آسیب ناشی از سکته قلبی قدیمی را با دقت بالا مشخص کند.

آیا MRI قلب می‌تواند بیماری‌های قلبی را در مراحل اولیه تشخیص دهد؟

MRI قلب به دلیل توانایی بالا در بررسی ساختار و بافت عضله قلب می‌تواند تغییرات بسیار زودرس را شناسایی کند. در برخی بیماری‌ها مانند میوکاردیت یا کاردیومیوپاتی‌ها، MRI قلب ممکن است قبل از بروز علائم شدید یا تغییرات واضح در سایر آزمایش‌ها بیماری را نشان دهد.

آیا افراد مبتلا به ترس از فضای بسته می‌توانند MRI قلب انجام دهند؟

برخی افراد در داخل دستگاه MRI احساس اضطراب یا ترس از فضای بسته دارند. در چنین شرایطی می‌توان از روش‌هایی مانند توضیح کامل روند انجام MRI قلب، استفاده از هدفون، یا در موارد خاص داروهای آرام‌بخش خفیف استفاده کرد تا بیمار با آرامش بیشتری MRI قلب را انجام دهد.

آیا صدای دستگاه MRI قلب خطرناک است؟

دستگاه MRI قلب هنگام تصویربرداری صداهای نسبتاً بلندی تولید می‌کند که ناشی از تغییرات سریع میدان‌های مغناطیسی است. این صداها طبیعی هستند و برای محافظت از گوش بیمار معمولاً از گوشی یا محافظ گوش استفاده می‌شود.

آیا MRI قلب می‌تواند علت درد قفسه سینه را مشخص کند؟

MRI قلب در بسیاری از موارد می‌تواند اطلاعات مهمی درباره علت درد قفسه سینه ارائه دهد. برای مثال MRI قلب قادر است التهاب عضله قلب، آسیب ناشی از سکته قلبی، اختلال عملکرد بطن‌ها یا برخی بیماری‌های مادرزادی قلب را شناسایی کند.

آیا انجام MRI قلب برای کودکان امکان‌پذیر است؟

MRI قلب در کودکان نیز قابل انجام است و در بسیاری از بیماری‌های مادرزادی قلب کاربرد بسیار مهمی دارد. در کودکان خردسال که قادر به ثابت ماندن نیستند، ممکن است از آرام‌بخشی یا بیهوشی کوتاه‌مدت استفاده شود تا تصاویر با کیفیت مناسب ثبت شوند.

آیا MRI قلب می‌تواند عملکرد دریچه‌های قلب را بررسی کند؟

MRI قلب می‌تواند اطلاعات دقیقی درباره عملکرد دریچه‌های قلب ارائه دهد. با استفاده از تکنیک‌های خاص MRI قلب، پزشکان می‌توانند میزان نارسایی یا تنگی برخی دریچه‌ها و تأثیر آن بر جریان خون را بررسی کنند.

آیا بعد از MRI قلب نیاز به استراحت وجود دارد؟

در بیشتر موارد پس از انجام MRI قلب بیمار می‌تواند بلافاصله فعالیت‌های عادی روزانه خود را از سر بگیرد. اگر در حین MRI قلب داروی خاصی مانند داروی استرس یا آرام‌بخش استفاده شده باشد، ممکن است پزشک توصیه کند بیمار برای مدت کوتاهی استراحت کند.

آیا MRI قلب می‌تواند اندازه قلب را دقیق اندازه‌گیری کند؟

MRI قلب یکی از دقیق‌ترین روش‌ها برای اندازه‌گیری اندازه حفره‌های قلب و ضخامت عضله قلب محسوب می‌شود. بسیاری از متخصصان قلب MRI قلب را دقیق‌ترین روش غیرتهاجمی برای اندازه‌گیری حجم بطن‌ها و کسر جهشی قلب می‌دانند.

آیا MRI قلب می‌تواند علت تپش قلب را مشخص کند؟

در برخی موارد MRI قلب می‌تواند بیماری‌های ساختاری قلب را که ممکن است باعث تپش قلب شوند شناسایی کند. برای مثال MRI قلب می‌تواند برخی کاردیومیوپاتی‌ها یا تغییرات بافتی عضله قلب را نشان دهد که ممکن است با آریتمی‌های قلبی مرتبط باشند.

آیا MRI قلب می‌تواند برای پیگیری درمان بیماری قلبی استفاده شود؟

MRI قلب در بسیاری از بیماران برای ارزیابی پاسخ به درمان استفاده می‌شود. با مقایسه تصاویر MRI قلب در زمان‌های مختلف، پزشکان می‌توانند تغییرات عملکرد قلب، کاهش التهاب یا پیشرفت بیماری را بررسی کنند.

آیا نتیجه MRI قلب بلافاصله آماده می‌شود؟

تصاویر MRI قلب بلافاصله پس از پایان تصویربرداری در دسترس هستند، اما تفسیر دقیق آن‌ها نیاز به بررسی توسط متخصص رادیولوژی یا متخصص قلب دارد. آماده شدن گزارش MRI قلب معمولاً از چند ساعت تا چند روز زمان می‌برد، بسته به مرکز تصویربرداری و پیچیدگی بررسی انجام شده.
