اکو M-Mode

مقدمه

اکوی M‑Mode در کلینیک  به‌عنوان یکی از ابزارهای پایه‌ای و دقیق تشخیصی ارائه می‌شود و نقش مهمی در ارزیابی ساختار و عملکرد قلب دارد. این خدمت معمولاً در کنار اکو دوبعدی انجام می‌شود تا اطلاعاتی با دقت زمانی بسیار بالا فراهم کند؛ اطلاعاتی که در بسیاری از موارد برای تصمیم‌گیری بالینی ضروری است. بیماران در محیطی آرام و کنترل‌شده پذیرش می‌شوند و متخصص قلب با استفاده از پروتکل‌های استاندارد، ناحیه مورد نظر را برای ثبت M‑Mode انتخاب می‌کند. در این خدمت، پزشک ابتدا با استفاده از تصویر دوبعدی، خط نمونه‌برداری را روی ساختارهای کلیدی قلب مانند بطن چپ، سپتوم یا دریچه‌ها قرار می‌دهد. سپس دستگاه حرکت این ساختارها را در طول زمان ثبت می‌کند. این روش به‌ویژه برای اندازه‌گیری‌های دقیق و تکرارپذیر ارزشمند است و به پزشک امکان می‌دهد کوچک‌ترین تغییرات در ضخامت دیواره‌ها یا ابعاد حفره‌ها را با دقت میلی‌متری بررسی کند.

یکی از مهم‌ترین کاربردهای M‑Mode در کلینیک، ارزیابی ابعاد و عملکرد بطن چپ است. اندازه‌گیری‌هایی مانند LVIDd، LVIDs، ضخامت سپتوم و ضخامت دیواره خلفی معمولاً با این مد انجام می‌شوند. این داده‌ها برای تشخیص و پیگیری نارسایی قلبی، کاردیومیوپاتی‌ها و فشار خون بالا اهمیت زیادی دارند و به پزشک کمک می‌کنند روند درمان را دقیق‌تر مدیریت کند. در بخش دریچه‌ها، M‑Mode امکان مشاهده حرکت دقیق لِفلت‌های دریچه میترال و آئورت را فراهم می‌کند. الگوهای کلاسیک مانند کاهش شیب E‑F در تنگی میترال یا بازشدن ناقص دریچه آئورت در تنگی آئورت در این مد به‌وضوح دیده می‌شوند. این اطلاعات برای تشخیص شدت بیماری و انتخاب روش درمانی مناسب بسیار ارزشمند است.

در کلینیک‌، M‑Mode برای ارزیابی عملکرد بطن راست نیز استفاده می‌شود. اندازه‌گیری TAPSE که شاخصی ساده و قابل اعتماد برای بررسی عملکرد سیستولیک بطن راست است، معمولاً با همین مد انجام می‌شود. این اندازه‌گیری در بیماران مبتلا به فشار خون ریوی، نارسایی قلبی یا بیماری‌های دریچه‌ای اهمیت ویژه‌ای دارد.

ارزیابی پریکارد نیز بخشی از خدمات M‑Mode در کلینیک است. در مواردی مانند افیوژن پریکارد، این مد می‌تواند فاصله بین لایه‌های پریکارد را با دقت بالا نشان دهد. همچنین در شرایط بحرانی مانند تامپوناد قلبی، الگوهای حرکتی غیرطبیعی دیواره‌های قلب در M‑Mode به‌سرعت قابل تشخیص است و به تصمیم‌گیری فوری کمک می‌کند.

یکی از مزایای مهم ارائه این خدمت در کلینیک، سرعت و دقت بالا است. M‑Mode نرخ فریم بسیار بیشتری نسبت به تصویر دوبعدی دارد و همین موضوع باعث می‌شود حرکات سریع دریچه‌ها یا دیواره‌ها با وضوح کامل ثبت شوند. این ویژگی در تشخیص اختلالات ظریف حرکتی که ممکن است در مد دوبعدی دیده نشوند، بسیار کمک‌کننده است.

در کلینیک‌، M‑Mode معمولاً بخشی از یک پروتکل جامع اکو است که شامل اکو دوبعدی، داپلر رنگی و داپلر بافتی نیز می‌شود. ترکیب این مدها به پزشک امکان می‌دهد تصویری کامل و چندلایه از وضعیت قلب بیمار به دست آورد. این یکپارچگی باعث افزایش دقت تشخیص و کاهش احتمال خطا می‌شود.

بیماران معمولاً این خدمت را بدون نیاز به آمادگی خاصی دریافت می‌کنند. فرایند انجام M‑Mode کاملاً غیرتهاجمی، بدون درد و کوتاه‌مدت است. پزشک در طول انجام اکو، توضیحات لازم را ارائه می‌دهد تا بیمار احساس راحتی بیشتری داشته باشد. این تجربه مثبت باعث می‌شود بیماران برای پیگیری‌های دوره‌ای با اطمینان بیشتری مراجعه کنند.

در نهایت، ارائه اکو M‑Mode در کلینیک نشان‌دهنده سطح بالای تخصص و دقت در ارزیابی وضعیت قلبی بیماران است. این خدمت به پزشک کمک می‌کند تغییرات ساختاری و عملکردی قلب را در مراحل اولیه تشخیص دهند و درمان مناسب را سریع‌تر آغاز کنند. برای بیمارانی که نیاز به پایش منظم دارند، M‑Mode یک ابزار قابل اعتماد و ارزشمند محسوب می‌شود.

📋تعریف اکو M-Mode

اکوی M‑Mode یا Motion Mode در اصل قدیمی‌ترین و در عین حال یکی از دقیق‌ترین مدهای اکوکاردیوگرافی است که برای ثبت حرکت ساختارهای قلب در طول زمان به‌کار می‌رود. در این مد، دستگاه به‌جای تولید یک تصویر دوبعدی از کل مقطع قلب، فقط یک «خط» از تصویر را انتخاب می‌کند و تغییرات عمق اکوهای بازتاب‌شده از آن خط را در طول زمان ثبت می‌کند. نتیجه، یک نمودار تک‌بعدی است که در آن محور افقی زمان و محور عمودی عمق است؛ یعنی می‌توان دید که یک ساختار (مثلاً دیواره بطن یا لِفلت دریچه) در هر لحظه از زمان در چه موقعیتی قرار دارد و چگونه حرکت می‌کند. همین سادگی ظاهری، دقت زمانی بسیار بالایی ایجاد می‌کند و M‑Mode را به یک ابزار فوق‌العاده برای اندازه‌گیری‌های دقیق تبدیل می‌کند.

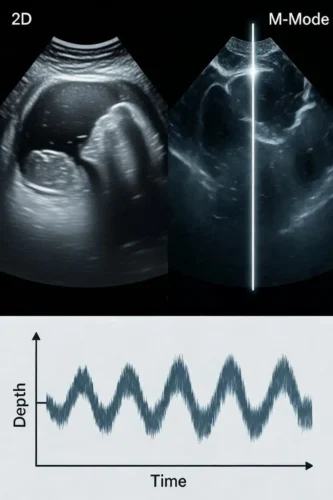

در مقایسه با تصویر دوبعدی (2D)، که یک «عکس متحرک» از قلب در چندین خط اسکن ارائه می‌دهد، M‑Mode فقط یک خط را دنبال می‌کند اما با نرخ فریم بسیار بالاتر. این یعنی هر تغییر کوچک در موقعیت دیواره‌ها، دریچه‌ها یا سپتوم با جزئیات زمانی بسیار دقیق ثبت می‌شود. به همین دلیل، بسیاری از اندازه‌گیری‌های کلاسیک مانند ابعاد بطن چپ در دیاستول و سیستول (LVIDd و LVIDs)، ضخامت سپتوم و دیواره خلفی، و برخی شاخص‌های حرکتی، هنوز هم بر پایه M‑Mode تعریف شده‌اند. در واقع، در بسیاری از راهنماهای علمی، M‑Mode به‌عنوان «استاندارد مرجع» برای برخی اندازه‌گیری‌ها شناخته می‌شود.

جایگاه M‑Mode در اکوکاردیوگرافی را می‌توان به‌صورت «مد پایه برای اندازه‌گیری‌های دقیق و تکرارپذیر» توصیف کرد. در عمل، پزشک ابتدا با استفاده از تصویر دوبعدی، نما و ساختار مورد نظر را پیدا می‌کند (مثلاً نمای پاراسترنال لانگ‌اکسیس برای بطن چپ)، سپس یک خط نمونه‌برداری (cursor) را روی ساختار مورد نظر قرار می‌دهد و بعد M‑Mode را فعال می‌کند. دستگاه، حرکت آن خط را در طول زمان ثبت می‌کند و نموداری تولید می‌شود که روی آن می‌توان به‌صورت دقیق، فاصله‌ها، ضخامت‌ها و الگوهای حرکتی را اندازه‌گیری کرد. این روش به‌خصوص برای پیگیری طولانی‌مدت بیماران (follow‑up) بسیار ارزشمند است، چون تکرارپذیری بالایی دارد.

از نظر بالینی، M‑Mode در چند حوزه کلیدی جایگاه ویژه‌ای دارد. در ارزیابی بطن چپ، برای اندازه‌گیری ابعاد حفره و ضخامت دیواره‌ها؛ در بررسی دریچه میترال و آئورت، برای مشاهده الگوهای کلاسیک حرکت لِفلت‌ها؛ در ارزیابی بطن راست، برای اندازه‌گیری TAPSE به‌عنوان شاخص عملکرد سیستولیک؛ و در بررسی پریکارد، برای تشخیص افیوژن و برخی الگوهای تامپوناد. هرچند امروزه مدهای پیشرفته‌تری مانند داپلر، داپلر بافتی و اکو سه‌بعدی در دسترس هستند، اما M‑Mode به‌دلیل سادگی، سرعت، دقت و استاندارد بودن، همچنان بخشی جدایی‌ناپذیر از پروتکل‌های اکو است.

به‌طور خلاصه، تعریف M‑Mode این است: مدی تک‌بعدی در اکوکاردیوگرافی که حرکت ساختارهای قلب را در طول زمان، در امتداد یک خط مشخص، ثبت می‌کند. و جایگاه آن در اکو این است که به‌عنوان یک ابزار پایه، دقیق و تکرارپذیر، برای اندازه‌گیری‌های کمی (quantitative) و تحلیل الگوهای حرکتی، هنوز هم در کنار مدهای دوبعدی و داپلر، نقش کلیدی در تشخیص و پیگیری بیماری‌های قلبی دارد.

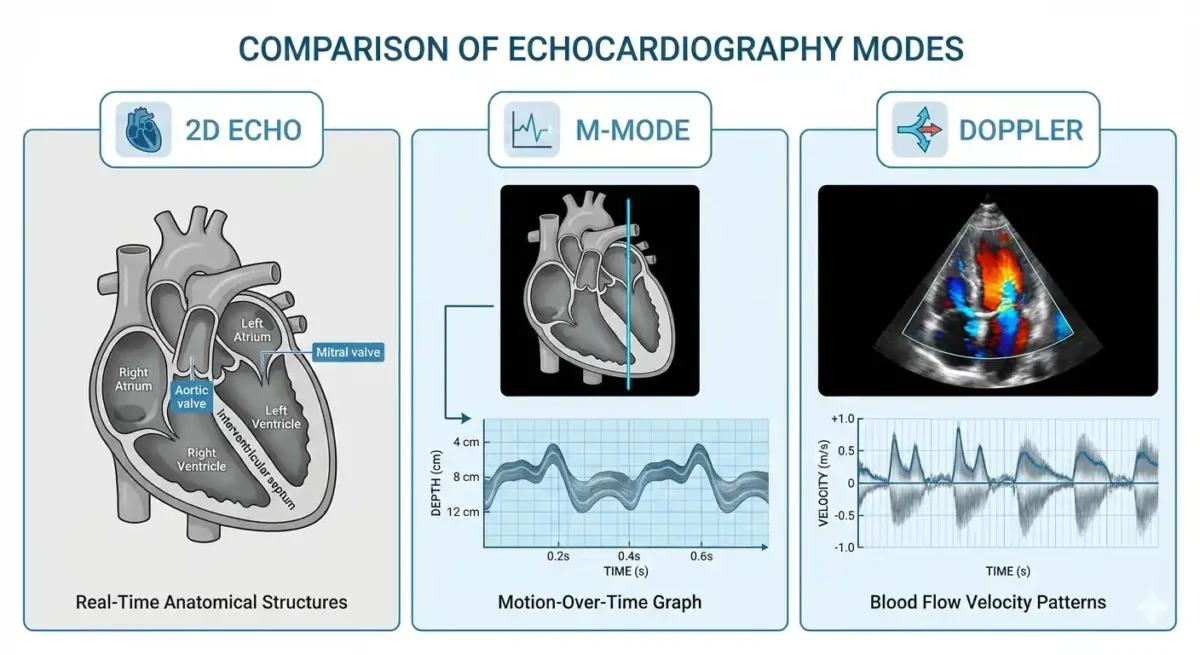

🔍تفاوت M‑Mode با اکو دوبعدی و داپلر

تفاوت M‑Mode با اکو دوبعدی و داپلر را اگر دقیق و بالینی نگاه کنیم، در سه محور اصلی می‌شود خلاصه کرد: نوع تصویر، نوع اطلاعات (ساختاری در برابر همودینامیک) و نقش در تصمیم‌گیری بالینی. بگذار قدم‌به‌قدم بازش کنیم. در M‑Mode، دستگاه فقط یک «خط» از قلب را در طول زمان دنبال می‌کند. یعنی شما ابتدا در تصویر دوبعدی، ساختار مورد نظر (مثلاً بطن چپ یا دریچه میترال) را پیدا می‌کنی، بعد یک خط (cursor) روی آن می‌گذاری و دستگاه حرکت آن خط را در طول زمان ثبت می‌کند. خروجی، یک نمودار تک‌بعدی است که محور افقی‌اش زمان و محور عمودی‌اش عمق است. بنابراین M‑Mode تصویر فضایی کامل نمی‌دهد، بلکه حرکت یک برش باریک را با دقت زمانی بسیار بالا نشان می‌دهد؛ چیزی شبیه یک «نوار حرکتی» از یک خط خاص. در مقابل، اکو دوبعدی (2D) یک تصویر مقطعی از قلب در دو بعد فضایی ارائه می‌دهد؛ یعنی هم‌زمان می‌توانی شکل، اندازه، ضخامت و حرکت نسبی چندین ساختار را در یک نما ببینی. در 2D، تصویر شبیه یک فیلم سیاه‌وسفید از قلب در حال تپیدن است. نرخ فریم آن از M‑Mode کمتر است، اما اطلاعات فضایی‌اش بسیار بیشتر است. بنابراین 2D برای دیدن آناتومی کلی، ارزیابی حرکات منطقه‌ای دیواره‌ها، شکل حفره‌ها، وضعیت کلی دریچه‌ها و پریکارد استفاده می‌شود، در حالی که M‑Mode برای اندازه‌گیری‌های دقیق و خطی روی یک برش خاص به‌کار می‌رود.

داپلر اما از جنس دیگری است؛ داپلر (Pulse, Continuous, Color, Tissue) به‌جای تمرکز بر شکل و حرکت ظاهری ساختارها، روی سرعت و جهت جریان خون یا حرکت بافت تمرکز دارد. در داپلر طیفی (Specral Doppler)، محور عمودی سرعت و محور افقی زمان است و شما می‌توانید سرعت جریان خون از یک دریچه، گرادیان فشار، وجود تنگی یا نارسایی، و الگوی پرشدن بطن‌ها را تحلیل کنید. در داپلر رنگی، جریان خون روی تصویر دوبعدی با رنگ‌های مختلف (معمولاً قرمز و آبی) نمایش داده می‌شود تا جهت و شدت نسبی جریان مشخص شود. بنابراین داپلر اساساً یک ابزار همودینامیک است، نه صرفاً آناتومیک.

اگر بخواهیم ساده کنیم:

• M‑Mode : حرکت یک خط از قلب در طول زمان، با دقت زمانی بسیار بالا، مناسب برای اندازه‌گیری‌های خطی و تحلیل حرکت دیواره‌ها و دریچه‌ها.
• 2D : تصویر فضایی و مقطعی از قلب، مناسب برای ارزیابی آناتومی، شکل، اندازه، حرکات منطقه‌ای و دید کلی.
• داپلر:  تحلیل سرعت و جهت جریان خون یا حرکت بافت، مناسب برای ارزیابی تنگی، نارسایی، فشارها و الگوهای پرشدن.

از نظر کاربرد بالینی، M‑Mode بیشتر برای اندازه‌گیری‌های کمی استاندارد مثل LVIDd، LVIDs، ضخامت سپتوم و دیواره خلفی، TAPSE و برخی الگوهای حرکتی دریچه‌ها استفاده می‌شود. 2D برای تشخیص اولیه و کلی: مثلاً کاردیومیوپاتی، نارسایی قلبی، افیوژن پریکارد، اختلالات حرکتی منطقه‌ای پس از انفارکتوس. داپلر برای درجه‌بندی شدت بیماری‌ها: مثلاً شدت تنگی آئورت، نارسایی میترال، فشار شریان ریوی، الگوی دیاستولیک بطن چپ و غیره.

از نظر محدودیت‌ها هم هر کدام ضعف خودشان را دارند: M‑Mode تصویر فضایی کامل نمی‌دهد و اگر خط نمونه‌برداری درست قرار نگیرد، اندازه‌گیری‌ها گمراه‌کننده می‌شوند. 2D دقت زمانی M‑Mode را ندارد و برای برخی اندازه‌گیری‌های کلاسیک هنوز به پای M‑Mode نمی‌رسد. داپلر هم وابسته به زاویه برخورد پرتو با جریان است و اگر زاویه مناسب نباشد، سرعت‌ها و گرادیان‌ها اشتباه تخمین زده می‌شوند.

در عمل، هیچ‌کدام از این سه مد جای دیگری را به‌طور کامل نمی‌گیرد؛ بلکه در یک اکوکاردیوگرافی استاندارد، هر سه کنار هم استفاده می‌شوند. 2D برای دیدن «کلیّت قلب»، M‑Mode برای «اندازه‌گیری‌های دقیق و تکرارپذیر»، و داپلر برای «تحلیل جریان و فشارها» وهمین ترکیب است که اکو را به یک ابزار قدرتمند و کامل در تشخیص و پیگیری بیماری‌های قلبی تبدیل می‌کند.

📜جایگاه تاریخی M‑Mode؛ از یک ایده ساده تا تولد اکو

دهه ۱۹۵۰، تشخیص بیماری‌های قلبی هنوز به‌شدت محدود بود؛ ابزار اصلی پزشک، استتوسکوپ، رادیولوژی ساده و در موارد پیشرفته، کاتتریزاسیون و آنژیوگرافی بود. در سال ۱۹۵۳ در لوند سوئد، کاردیولوژیستی به نام Inge Edler و فیزیک‌دانی به نام Carl Hellmuth Hertz با استفاده از یک دستگاه صنعتی «Ultrasonic Flaw Detector» که برای تست غیرمخرب فلزات استفاده می‌شد، برای اولین بار اکوهای بازتابی از قلب انسان را ثبت کردند. Obstetric Ultrasound History Web Lund University

آن‌ها در اصل چیزی را ثبت کردند که امروز به آن M‑Mode می‌گوییم: یک خط از قلب، در طول زمان. این ثبت اولیه، عمدتاً برای بررسی دریچه میترال بود؛ چون در آن زمان تشخیص دقیق وضعیت میترال قبل از جراحی بسیار دشوار بود و روش‌های موجود (کاتتر، رادیولوژی) اطلاعات کافی نمی‌دادند. Obstetric Ultrasound History Web Lund University

---

🗿چرا M‑Mode قبل از اکو دوبعدی توسعه یافت؟

در آن دوره، از نظر تکنولوژی، ساخت سیستم‌هایی که بتوانند یک «خط» را در طول زمان ثبت کنند، بسیار ساده‌تر از تولید یک تصویر دوبعدی واقعی بود. دستگاه‌های اولیه اساساً فقط می‌توانستند زمان رفت‌وبرگشت موج صوتی در یک جهت را اندازه بگیرند و آن را به‌صورت یک نمودار روی صفحه نمایش دهند؛ چیزی شبیه همان M‑Mode امروزی. Lund University

بنابراین، M‑Mode عملاً اولین شکل اکوکاردیوگرافی بود و اکو دوبعدی بعدها، در دهه‌های ۱۹۶۰ و ۱۹۷۰، با پیشرفت الکترونیک و اسکن مکانیکی/الکترونیکی پرتو، توسعه پیدا کرد. اکو 2D زمانی ممکن شد که دستگاه‌ها توانستند چندین خط اسکن را پشت‌سر هم ثبت و به یک تصویر مقطعی تبدیل کنند؛ چیزی که در نسل اول دستگاه‌ها اصلاً در دسترس نبود. Ultrasound in Medicine and Biology Oxford Academic

به زبان ساده، اول M‑Mode به‌وجود آمد، بعد از آن، با توسعه تکنولوژی، اکوی دوبعدی متولد شد، و کمی بعدتر، داپلر به این مجموعه اضافه شد.

---

➡️علت توسعه M‑Mode از نظر بالینی

انگیزه اصلی Edler این بود که بتواند وضعیت دریچه میترال را قبل از جراحی، به‌صورت غیرتهاجمی و دقیق ارزیابی کند؛ چون روش‌های موجود یا تهاجمی بودند یا اطلاعات ناکافی می‌دادند. او به‌دنبال چیزی شبیه «رادار قلب» بود؛ ابزاری که بتواند حرکت دریچه را در طول زمان نشان دهد. همکاری او با Hertz و استفاده از دستگاه تست فلزات، دقیقاً همین را فراهم کرد: یک نمودار زمانی از حرکت ساختارهای قلب، یعنی همان M‑Mode. Obstetric Ultrasound History Web Lund University

اولین کاربردهای بالینی M‑Mode، تشخیص تنگی و نارسایی میترال بر اساس شکل موج‌های دریچه بود. بعدها، با تطبیق این موج‌ها با آناتومی، مشخص شد که هر بخش از منحنی M‑Mode، به کدام قسمت از دریچه یا دیواره قلب مربوط است. این کار، M‑Mode را از یک «کنجکاوی تکنیکی» به یک ابزار تشخیصی واقعی تبدیل کرد. Lund University Oxford Academic

---

🌐توسعه تدریجی و گسترش جهانی

پس از کارهای اولیه در لوند، این روش به‌سرعت توجه مراکز دیگر در آلمان، چین، ژاپن و آمریکا را جلب کرد و M‑Mode به‌عنوان یک روش جدید برای ارزیابی غیرتهاجمی قلب پذیرفته شد. در دهه‌های بعد، با توسعه دستگاه‌های اختصاصی پزشکی، M‑Mode از یک ابزار صنعتی اقتباس‌شده، به یک مد استاندارد در دستگاه‌های اکوکاردیوگرافی تبدیل شد. Lund University Oxford Academic

با ورود اکو دوبعدی، M‑Mode نه‌تنها کنار گذاشته نشد، بلکه به‌عنوان مکمل دقیق 2D باقی ماند؛ پزشک در تصویر دوبعدی ساختار را پیدا می‌کرد و سپس با قرار دادن خط M‑Mode روی آن، حرکتش را با دقت زمانی بالا ثبت می‌کرد. این ترکیب، دقت تشخیص را به‌طور چشمگیری افزایش داد.

---

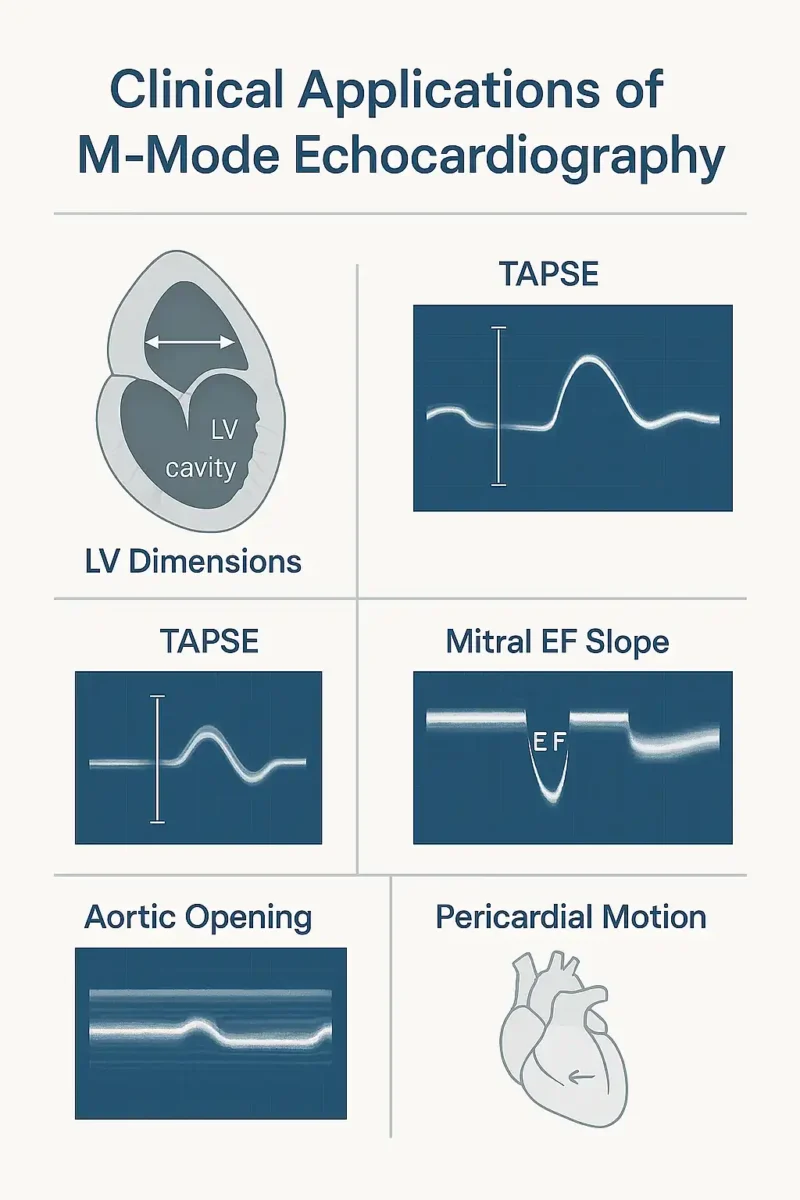

🌟اهمیت بالینی M‑Mode در تشخیص بیماری‌های قلبی

از نظر بالینی، M‑Mode چند نقش کلیدی دارد که باعث شده هنوز هم در راهنماهای علمی حضور پررنگی داشته باشد:

• اندازه‌گیری ابعاد بطن چپ (LVIDd, LVIDs) و ضخامت دیواره‌ها (IVSd, PWd)؛ این اندازه‌گیری‌ها برای تشخیص و پیگیری نارسایی قلبی، کاردیومیوپاتی‌ها و اثرات فشار خون بالا حیاتی‌اند.
• تحلیل حرکت دریچه میترال و آئورت؛ الگوهای کلاسیک M‑Mode در تنگی میترال، پرولاپس میترال، تنگی آئورت و نارسایی‌ها هنوز هم در آموزش و تشخیص استفاده می‌شوند.
• ارزیابی عملکرد بطن راست با شاخصی مثل TAPSE، که بر پایه M‑Mode اندازه‌گیری می‌شود و در راهنماهای مدرن به‌عنوان شاخص معتبر عملکرد سیستولیک RV ذکر شده است.
• بررسی پریکارد و تامپوناد؛ الگوهای حرکتی غیرطبیعی دیواره‌های قلب در حضور افیوژن و تامپوناد در M‑Mode به‌خوبی قابل مشاهده‌اند. Oxford Academic

اهمیت بالینی M‑Mode اگر با عینک «گایدلاین و استاندارد» نگاه شود، خیلی فراتر از یک مد قدیمی و نوستالژیک است؛ هنوز هم در قلبِ کوانتیتیتیو (کمّی) اکو نشسته است. در گایدلاین‌های کمی‌سازی حفرات قلب بزرگسالان که به‌صورت مشترک توسط ASE و EACVI منتشر شده، اندازه‌گیری‌های خطی بطن چپ (LVIDd, LVIDs, IVSd, LVPWd) همچنان به‌عنوان روش استاندارد پذیرفته شده‌اند؛ این اندازه‌گیری‌ها می‌توانند با M‑Mode یا 2D انجام شوند، اما تأکید زیادی روی دقت و تکرارپذیری آن‌ها وجود دارد. American Society of Echocardiography echocardiographerspocketreference.com
یعنی هرچند تکنولوژی 3D و استرین وارد شده، اما «اسکلت اصلی» تصمیم‌گیری بالینی هنوز روی همین ابعاد خطی استوار است.

---

🔍ارزیابی بطن چپ؛ ستون فقرات تصمیم‌گیری

ابعاد بطن چپ در دیاستول و سیستول، ضخامت سپتوم و دیواره خلفی، و محاسبه LV mass، در تشخیص و پیگیری نارسایی قلبی، کاردیومیوپاتی‌ها، اثرات فشار خون بالا و بیماری‌های دریچه‌ای نقش محوری دارند. گایدلاین‌های جدید هم تأکید می‌کنند که این اندازه‌گیری‌ها باید با روش‌های استاندارد و قابل تکرار انجام شوند و به pitfalls رایج (مثل قرار نگرفتن درست خط M‑Mode یا برش مایل) هشدار می‌دهند. American Society of Echocardiography cardioserv.net
M‑Mode به‌دلیل رزولوشن زمانی بالا و سادگی هندسی، هنوز یکی از دقیق‌ترین روش‌ها برای این اندازه‌گیری‌هاست.



---

🎯دقت، تکرارپذیری و پایش طولانی‌مدت

یکی از دلایل اصلی که M‑Mode در گایدلاین‌ها زنده نگه داشته شده، تکرارپذیری آن است. وقتی بیمار را سال‌ها فالوآپ می‌کنی، این‌که بتوانی هر بار با همان روش، همان خط، و همان معیارها اندازه‌گیری کنی، ارزش طلایی دارد. مطالعات متعدد نشان داده‌اند که اندازه‌گیری‌های خطی با M‑Mode (در صورت قرارگیری صحیح خط) و 2D، نتایج نزدیک اما نه کاملاً یکسان تولید می‌کنند و همین موضوع باعث شده بحث «کدام بهتر است» هنوز هم در ادبیات علمی مطرح باشد. Journal of the American Society of Echocardiography cardioserv.net
اما پیام گایدلاین‌ها روشن است: روش باید استاندارد، مستند و قابل تکرار باشد؛ و M‑Mode این ویژگی را ذاتاً دارد.

---

🫀نقش M‑Mode در ارزیابی عملکرد بطن راست

در ارزیابی بطن راست، شاخص TAPSE (Tricuspid Annular Plane Systolic Excursion) یکی از ساده‌ترین و در عین حال معتبرترین پارامترهای عملکرد سیستولیک RV است و در گایدلاین‌های ASE/EACVI به‌عنوان یک شاخص روتین توصیه شده است. TAPSE دقیقاً با M‑Mode روی حلقه تریکوسپید در نمای آپیکال چهارحفره‌ای اندازه‌گیری می‌شود. American Society of Echocardiography
این یعنی در هر بیماری که RV درگیر است—از فشار خون ریوی تا نارسایی قلبی و بیماری‌های مادرزادی—M‑Mode مستقیماً وارد تصمیم‌گیری بالینی می‌شود.

---

☮️دریچه‌ها؛ از الگوهای کلاسیک تا تصمیم‌های امروزی

هرچند امروزه شدت تنگی و نارسایی دریچه‌ها بیشتر با داپلر کمی‌سازی می‌شود، اما الگوهای حرکتی دریچه‌ها در M‑Mode هنوز هم در آموزش و در برخی تصمیم‌های بالینی نقش دارند. مثلاً شیب E‑F در دریچه میترال، حرکت «فلات» در تنگی میترال، یا بازشدن ناقص دریچه آئورت در تنگی شدید، در M‑Mode به‌وضوح دیده می‌شوند و می‌توانند تشخیص را تقویت کنند. منابع آموزشی مدرن اکو همچنان فصل جداگانه‌ای برای تفسیر M‑Mode دریچه‌ها دارند و آن را به‌عنوان بخشی از ارزیابی جامع توصیه می‌کنند. ECG & ECHO

---

🚨پریکارد، تامپوناد و وضعیت‌های حاد

در افیوژن پریکارد و به‌ویژه در تامپوناد قلبی، الگوهای حرکتی غیرطبیعی دیواره‌های قلب (مثل فرورفتگی دیواره راست در دیاستول) در M‑Mode به‌خوبی قابل مشاهده‌اند. این یافته‌ها در کنار داپلر و 2D، به تشخیص سریع وضعیت‌های تهدیدکننده حیات کمک می‌کنند. منابع آموزشی اکو، M‑Mode را به‌عنوان یکی از ابزارهای مهم در ارزیابی دینامیک پریکارد و حفرات راست معرفی می‌کنند. ECG & ECHO

💡چرا با وجود 2D و داپلر، M‑Mode هنوز زنده است؟

از نگاه گایدلاین‌ها، یکی از اهداف اصلی استفاده از روش‌های استاندارد مثل M‑Mode، ایجاد زبان مشترک بین اکو لب‌ها است؛ یعنی وقتی یک بیمار از یک مرکز به مرکز دیگر می‌رود، اندازه‌گیری‌ها قابل مقایسه باشند. American Society of Echocardiography
M‑Mode به‌دلیل تعریف دقیق نقاط اندازه‌گیری (leading edge to leading edge، inner‑edge to inner‑edge و…) و وجود جداول نرمال مشخص، این امکان را فراهم می‌کند که گزارش‌ها بین مراکز مختلف هم‌خوانی بیشتری داشته باشند. echocardiographerspocketreference.com

با وجود پیشرفت‌های عظیم در اکو دوبعدی، سه‌بعدی و داپلر، M‑Mode هنوز کنار گذاشته نشده، چون چند ویژگی منحصربه‌فرد دارد:

• نرخ فریم بسیار بالا : ثبت حرکات سریع با دقت زمانی عالی
• تکرارپذیری بالا : مناسب برای پیگیری طولانی‌مدت بیماران
• سادگی و سرعت : در چند ثانیه می‌توان اندازه‌گیری‌های کلیدی انجام داد
• استاندارد بودن : بسیاری از مقادیر مرجع و cut‑offها بر اساس M‑Mode تعریف شده‌اند Oxford Academic

به همین دلیل، در پروتکل‌های استاندارد اکو، هنوز هم توصیه می‌شود که برای برخی اندازه‌گیری‌ها، اگر امکانش هست، از M‑Mode استفاده شود.

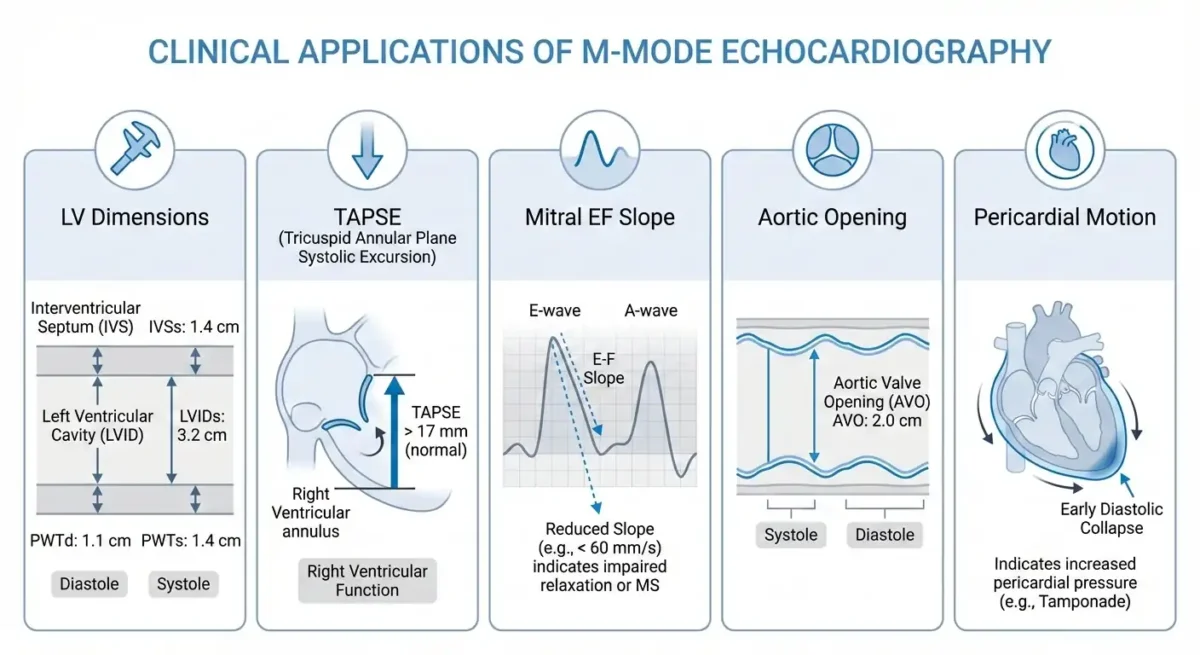

📋خلاصه کاربردهای بالینی :

• در بطن چپ: پایه‌ی تشخیص و پیگیری بسیاری از بیماری‌ها (HF، HTN، کاردیومیوپاتی‌ها) روی ابعاد و ضخامت‌هایی است که M‑Mode به‌خوبی اندازه می‌گیرد. American Society of Echocardiography echocardiographerspocketreference.com
• در بطن راست: TAPSE به‌عنوان شاخص استاندارد عملکرد سیستولیک RV، مستقیماً وابسته به M‑Mode است. American Society of Echocardiography
• در دریچه‌ها و پریکارد: الگوهای حرکتی کلاسیک در M‑Mode هنوز هم در کنار داپلر و 2D، تشخیص را غنی‌تر می‌کنند. ECG & ECHO
• در گایدلاین‌ها: M‑Mode نه‌تنها حذف نشده، بلکه به‌عنوان یکی از روش‌های مرجع برای اندازه‌گیری‌های خطی و برخی شاخص‌های عملکردی توصیه شده است. American Society of Echocardiography cardioserv.net

📋خلاصه تاریخی:

• تاریخچه: M‑Mode در اوایل دهه ۱۹۵۰ توسط Edler و Hertz در سوئد، با استفاده از یک دستگاه صنعتی، به‌عنوان اولین شکل اکوکاردیوگرافی توسعه یافت. Obstetric Ultrasound History Web Lund University
• زمان‌بندی: این مد قبل از اکو دوبعدی و خیلی قبل از داپلر به‌وجود آمد و در واقع نقطه شروع کل علم اکو بود. Ultrasound in Medicine and Biology Oxford Academic
• علت توسعه: نیاز بالینی شدید به یک روش غیرتهاجمی، دقیق و تکرارپذیر برای ارزیابی دریچه‌ها، به‌خصوص دریچه میترال، در دوره‌ای که ابزارهای تشخیصی محدود بودند. Obstetric Ultrasound History Web Lund University
• اهمیت بالینی امروز: هنوز هم برای اندازه‌گیری‌های استاندارد، تحلیل حرکت دریچه‌ها و دیواره‌ها، ارزیابی بطن راست و بررسی پریکارد، یک مد مرجع و مکمل ضروری برای 2D و داپلر است. Oxford Academic

مراحل انجام اکو M‑Mode در کلینیک

🛌پذیرش و آماده‌سازی بیمار

فرآیند انجام اکو M‑Mode، همانند هر روش تصویربرداری استاندارد، با پذیرش صحیح بیمار آغاز می‌شود. در این مرحله، اطلاعات هویتی، سابقه بیماری، داروهای مصرفی و علائم فعلی بیمار ثبت می‌شود. این اطلاعات، نه‌تنها برای تکمیل پرونده بالینی ضروری است، بلکه در تفسیر یافته‌های اکو نیز نقش دارد؛ زیرا برخی داروها یا بیماری‌ها می‌توانند بر حرکت دیواره‌ها یا دریچه‌ها اثر بگذارند. استانداردهای جهانی تأکید دارند که تکنسین یا پزشک باید پیش از شروع تصویربرداری، از وضعیت همودینامیک بیمار آگاه باشد.

آماده‌سازی بیمار شامل قرار دادن او در محیطی آرام، با دمای مناسب و نور کنترل‌شده است. اضطراب، لرزش عضلانی و تنفس سریع می‌توانند کیفیت تصویر را کاهش دهند. بنابراین، توضیح مختصر درباره روند انجام اکو، به بیمار آرامش می‌بخشد و همکاری او را افزایش می‌دهد. در بیماران با مشکلات تنفسی یا درد قفسه سینه، باید وضعیت بدنی به‌گونه‌ای تنظیم شود که کمترین فشار بر قفسه سینه وارد شود.

قرارگیری بیمار معمولاً در وضعیت Left Lateral Decubitus انجام می‌شود؛ وضعیتی که قلب را به دیواره قفسه سینه نزدیک‌تر می‌کند و کیفیت تصویر را افزایش می‌دهد. در این حالت، فضای بین‌دنده‌ای بازتر می‌شود و پروب می‌تواند بدون مانع بر روی قفسه سینه قرار گیرد. این وضعیت، در استانداردهای ASE به‌عنوان بهترین حالت برای تصویربرداری پاراسترنال و آپیکال معرفی شده است.

در مرحله آماده‌سازی، استفاده از ژل مناسب نیز اهمیت دارد. ژل باید به اندازه کافی ضخیم باشد تا امواج اولتراسوند بدون تداخل از پوست عبور کنند. ژل ناکافی یا خشک‌شده، باعث ایجاد نویز و کاهش وضوح خطوط M‑Mode می‌شود. همچنین، باید از پروب مناسب با فرکانس استاندارد (معمولاً ۲ تا ۴ مگاهرتز برای بزرگسالان) استفاده شود.

در نهایت، پیش از آغاز تصویربرداری، باید ECG به دستگاه متصل شود. ثبت هم‌زمان ECG، برای تعیین لحظه‌های پایان سیستول و پایان دیاستول ضروری است. بدون ECG، بسیاری از اندازه‌گیری‌های M‑Mode فاقد ارزش تشخیصی خواهند بود.

🎥قرارگیری پروب و انتخاب نماهای استاندارد

قرارگیری صحیح پروب، اساس تولید تصویر دقیق در M‑Mode است. استانداردهای جهانی تأکید دارند که پروب باید در نماهای مشخص و با زاویه‌ای دقیق قرار گیرد تا ساختارهای قلبی در راستای صحیح دیده شوند. نخستین نما، Parasternal Long-Axis (PLAX) است؛ نمایی که ستون فقرات اندازه‌گیری‌های M‑Mode محسوب می‌شود. در این نما، پروب در فضای بین‌دنده‌ای چهارم یا پنجم، در سمت چپ استرنوم قرار می‌گیرد و زاویه آن به‌گونه‌ای تنظیم می‌شود که بطن چپ، سپتوم، دیواره خلفی و دریچه میترال به‌وضوح دیده شوند.

نمای دوم، Parasternal Short-Axis (PSAX) است که برای بررسی حرکت دایره‌ای دیواره‌ها و تحلیل هماهنگی حرکتی کاربرد دارد. در این نما، پروب باید چرخانده شود تا مقطع عرضی بطن چپ در سطح پاپیلری یا سطح دریچه میترال دیده شود. این نما، برای تحلیل دقیق حرکت سپتوم و دیواره خلفی اهمیت فراوان دارد.

نمای سوم، Apical Four-Chamber (A4C) است که برای اندازه‌گیری TAPSE و تحلیل حرکت حلقه تریکوسپید ضروری است. در این نما، پروب در ناحیه اپکس قرار می‌گیرد و زاویه آن به‌گونه‌ای تنظیم می‌شود که هر چهار حفره قلب به‌صورت متقارن دیده شوند. اگر محور قلب چرخیده باشد، باید پروب کمی جابه‌جا شود تا حلقه لترال تریکوسپید در مرکز تصویر قرار گیرد.

انتخاب نماهای استاندارد، تنها یک کار تکنیکی نیست؛ بلکه تصمیمی بالینی است. پزشک باید بر اساس سؤال بالینی، بهترین نما را انتخاب کند. برای مثال، اگر هدف بررسی تنگی میترال باشد، PLAX بهترین نماست؛ اما اگر هدف ارزیابی عملکرد بطن راست باشد، A4C اهمیت بیشتری دارد.

در نهایت، باید یادآور شد که کیفیت تصویر دوبعدی، پیش‌نیاز کیفیت M‑Mode است. اگر تصویر 2D به‌درستی تنظیم نشده باشد، خطوط M‑Mode نیز فاقد ارزش خواهند بود.

📈ثبت خطوط M‑Mode در نماهای پاراسترنال و اپیکال

پس از انتخاب نما، مرحله ثبت خطوط M‑Mode آغاز می‌شود. در نمای PLAX، خط نمونه‌برداری باید عمود بر محور طولی بطن چپ قرار گیرد و از روی سپتوم و دیواره خلفی عبور کند. این خط، باید دقیقاً از وسط حفره بطن بگذرد تا قطر واقعی بطن اندازه‌گیری شود. اگر خط کمی مایل باشد، اندازه‌گیری‌ها دچار خطا خواهند شد.

در نمای PSAX، خط M‑Mode برای تحلیل حرکت دایره‌ای دیواره‌ها استفاده می‌شود. این خط باید از مرکز بطن عبور کند و به‌گونه‌ای تنظیم شود که حرکت هماهنگ یا ناهماهنگ دیواره‌ها به‌وضوح دیده شود. این نما، برای تشخیص اختلالات حرکتی منطقه‌ای اهمیت فراوان دارد.

در نمای A4C، خط M‑Mode باید دقیقاً از روی حلقه لترال تریکوسپید عبور کند تا TAPSE به‌درستی اندازه‌گیری شود. اگر خط کمی جابه‌جا شود و از روی دیواره راست یا دهلیز عبور کند، TAPSE کمتر از مقدار واقعی دیده می‌شود و این خطا می‌تواند به تشخیص نادرست اختلال عملکرد بطن راست منجر شود.

در ثبت خطوط M‑Mode، باید به وضوح مرزهای اندوکارد و اپیکارد توجه شود. اگر مرزها واضح نباشند، اندازه‌گیری‌ها فاقد ارزش خواهند بود. در چنین مواردی، باید تصویر دوبعدی اصلاح شود و سپس M‑Mode ثبت گردد.

در نهایت، ثبت خطوط M‑Mode باید با ECG هم‌زمان باشد. این هم‌زمانی، برای تعیین لحظه‌های پایان سیستول و پایان دیاستول ضروری است.

💡نکات کلیدی برای ثبت دقیق و تکرارپذیر

یکی از اصول بنیادین در M‑Mode، تکرارپذیری است. اندازه‌گیری‌ها باید به‌گونه‌ای انجام شوند که در مراجعات بعدی نیز قابل مقایسه باشند. برای این منظور، باید از نماهای استاندارد، زاویه‌های ثابت و نقاط مرجع مشخص استفاده شود. هرگونه تغییر در زاویه پروب یا محل قرارگیری خط نمونه‌برداری، می‌تواند اندازه‌گیری‌ها را دچار خطا کند.

یکی از نکات کلیدی، ثبات دست اپراتور است. لرزش دست، می‌تواند خط M‑Mode را دچار انحراف کند و منحنی‌ها را مخدوش سازد. استفاده از تکیه‌گاه مناسب برای دست، یکی از توصیه‌های استانداردهای جهانی است.

نکته دیگر، تنظیم مناسب گین و عمق تصویر است. گین بیش از حد، خطوط را ضخیم و مبهم می‌کند؛ گین کم، مرزها را محو می‌سازد. عمق تصویر نیز باید به‌گونه‌ای تنظیم شود که ساختار مورد نظر در مرکز تصویر قرار گیرد.

در بیماران با آریتمی، باید چندین چرخه ثبت شود و چرخه‌هایی انتخاب شوند که نماینده وضعیت واقعی بیمار باشند. این اصل، در استانداردهای ASE به‌عنوان یکی از نکات کلیدی ذکر شده است.

در نهایت، ثبت دقیق و تکرارپذیر M‑Mode، نیازمند ترکیبی از مهارت تکنیکی، آگاهی بالینی و رعایت استانداردهای جهانی است. اپراتور ماهر، کسی است که بتواند این سه عنصر را در کنار یکدیگر به‌کار گیرد.

📈نحوه تولید تصویر تک‌بعدی و ثبت حرکت در طول زمان

در M‑Mode تو در واقع داری «فیلم حرکت قلب» را از دید یک خط باریک می‌بینی؛ نه یک مقطع کامل مثل 2D. برای همین هم به آن می‌گویند Motion Mode؛ مدِ حرکت.

در قدم اول، دستگاه مثل همیشه با مد دوبعدی (2D) یک تصویر مقطعی از قلب می‌سازد. این تصویر حاصل ارسال پیاپی پالس‌های اولتراسوند در چندین خط اسکن و بازسازی آن‌ها به‌صورت یک فریم دوبعدی است. حالا اپراتور روی این تصویر 2D، یک خط نمونه‌برداری (cursor) را روی ساختار مورد نظر قرار می‌دهد؛ مثلاً روی دیواره قدامی و خلفی بطن چپ، روی دریچه میترال، یا روی دیواره آزاد بطن راست. این خط همان جایی است که M‑Mode قرار است از آن «فیلم بگیرد».

وقتی M‑Mode فعال می‌شود، دستگاه دیگر مثل 2D چندین خط مختلف را اسکن نمی‌کند؛ بلکه فقط همان یک خط انتخاب‌شده را بارها و بارها در زمان‌های متوالی اسکن می‌کند. یعنی در هر لحظه، امواج اولتراسوند فقط در امتداد آن خط ارسال و اکوهای بازتاب‌شده از ساختارهای واقع در مسیر آن خط ثبت می‌شوند. هر اکو، بسته به فاصله‌اش از پروب، در عمق متفاوتی روی محور عمودی قرار می‌گیرد.

حالا دستگاه این اطلاعات را روی یک نمودار خاص نمایش می‌دهد:

• محور عمودی (Y) : عمق از پروب (فاصله ساختار از سطح پوست/پروب)
• محور افقی (X) : زمان (لحظه‌های متوالی اسکن)

هر بار که خط اسکن تکرار می‌شود، پروفایل عمقی اکوها (یعنی اینکه در چه عمقی چه ساختاری وجود دارد) روی یک «ستون عمودی» جدید در سمت راست نمودار رسم می‌شود. با گذشت زمان، این ستون‌ها پشت‌سر هم قرار می‌گیرند و یک تصویر نوارمانند تشکیل می‌دهند. نتیجه این است که حرکت یک ساختار در طول زمان، به‌صورت یک منحنی یا الگوی موجی روی صفحه ظاهر می‌شود.

مثلاً اگر خط M‑Mode از روی دیواره قدامی و خلفی بطن چپ عبور کند، هر بار که قلب منقبض و منبسط می‌شود، فاصله این دیواره‌ها از پروب تغییر می‌کند. این تغییر فاصله، روی نمودار به‌صورت نزدیک و دور شدن خطوط روشن (نمایانگر دیواره‌ها) از هم دیده می‌شود. در سیستول، دیواره‌ها به هم نزدیک می‌شوند (فاصله کمتر، خطوط به هم نزدیک‌تر)، و در دیاستول از هم دور می‌شوند (فاصله بیشتر، خطوط از هم دورتر). همین الگوی تکرارشونده است که امکان اندازه‌گیری LVIDd، LVIDs و ضخامت دیواره‌ها را می‌دهد.

در مورد دریچه‌ها هم همین منطق برقرار است. وقتی خط M‑Mode از روی دریچه میترال عبور می‌کند، حرکت لِفلت قدامی و خلفی در طول چرخه قلبی به‌صورت منحنی‌های مشخصی (مثل موج‌های E و A و شیب E‑F) دیده می‌شود. هر باز و بسته شدن دریچه، یعنی تغییر موقعیت لِفلت‌ها در عمق، روی نمودار به‌صورت بالا و پایین رفتن خطوط روشن ثبت می‌شود. چون نرخ تکرار اسکن در M‑Mode بسیار بالاست، این حرکت‌ها با دقت زمانی عالی ثبت می‌شوند.

از نظر فنی، می‌توان گفت M‑Mode در هر لحظه یک پروفایل عمقی تک‌بعدی (Depth Profile) از اکوها می‌گیرد و این پروفایل‌ها را در طول زمان کنار هم می‌چیند. به‌جای اینکه مثل 2D در هر فریم چندین خط مختلف را اسکن کند و یک تصویر فضایی بسازد، در M‑Mode فقط یک خط ثابت را با سرعت بالا تکرار می‌کند و یک تصویر زمانی می‌سازد. به همین دلیل است که M‑Mode را «تک‌بعدی» می‌نامند: بعد فضایی‌اش فقط عمق است، اما بعد زمانی‌اش بسیار غنی است.

این روش نمایش، دو پیامد مهم بالینی دارد:

• رزولوشن زمانی بسیار بالا → حرکات سریع دریچه‌ها و دیواره‌ها با جزئیات دیده می‌شوند.
• امکان اندازه‌گیری دقیق و تکرارپذیر → چون خط ثابت است و فقط زمان تغییر می‌کند، می‌توان فاصله‌ها و ضخامت‌ها را با دقت میلی‌متری روی منحنی‌ها اندازه گرفت.

پس اگر بخواهیم در یک جمله جمع‌بندی کنیم:
در M‑Mode، دستگاه یک خط ثابت از قلب را بارها در طول زمان اسکن می‌کند، عمق اکوهای بازتابی را روی محور عمودی و زمان را روی محور افقی می‌گذارد، و با کنار هم چیدن این پروفایل‌ها، یک تصویر نوارمانند می‌سازد که حرکت ساختارهای قلب را در طول زمان، به‌صورت تک‌بعدی اما با دقت زمانی بسیار بالا نشان می‌دهد. در اکوی M‑Mode عملاً داری یک «نمودار» می‌بینی، نه فقط یک تصویر ساده؛ و فهمیدن محور زمان و محور عمق یعنی دقیقاً بفهمی این نمودار چه می‌گوید.

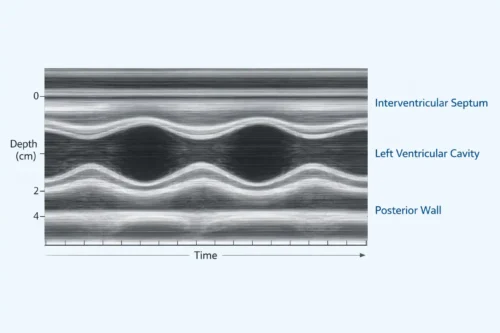

⬇️محور عمق (Depth) – محور عمودی تصویر

محور عمودی در M‑Mode نشان‌دهنده فاصله ساختارهای قلب از پروب است؛ یعنی همان «عمق». هرچه یک ساختار به پروب نزدیک‌تر باشد، در بخش بالاتر تصویر دیده می‌شود؛ هرچه دورتر باشد، پایین‌تر ظاهر می‌شود.

• بالای تصویر: ساختارهای سطحی‌تر (مثلاً دیواره قدامی بطن چپ، دیواره قفسه سینه، پریکارد نزدیک پروب)
• پایین تصویر: ساختارهای عمقی‌تر (مثلاً دیواره خلفی بطن چپ، ساختارهای دورتر از پروب)

دستگاه با اندازه‌گیری زمان رفت‌وبرگشت موج صوتی، فاصله را محاسبه می‌کند؛ هرچه موج دیرتر برگردد، یعنی ساختار دورتر است، پس در عمق بیشتری روی محور عمودی رسم می‌شود. بنابراین، محور عمق در M‑Mode در واقع یک ترجمه مستقیم از «زمان رفت‌وبرگشت موج» به «فاصله از پروب» است. وقتی خط M‑Mode از روی دو دیواره (مثلاً دیواره قدامی و خلفی بطن چپ) عبور می‌کند، این دو دیواره به‌صورت دو خط روشن در دو عمق متفاوت روی محور عمودی دیده می‌شوند. فاصله بین این دو خط، همان قطر داخلی بطن در آن لحظه است. همین مفهوم است که اجازه می‌دهد LVIDd و LVIDs را روی M‑Mode اندازه بگیری.

➡️محور زمان (Time) – محور افقی تصویر

محور افقی در M‑Mode نشان‌دهنده گذشت زمان است؛ یعنی هر نقطه‌ای که از چپ به راست می‌بینی، یک لحظه جدید از حرکت قلب است. در هر لحظه، دستگاه یک پروفایل عمقی از اکوها در امتداد خط M‑Mode ثبت می‌کند (یعنی اینکه در هر عمق چه ساختاری هست). این پروفایل به‌صورت یک «ستون عمودی» روی تصویر رسم می‌شود. لحظه بعد، ستون بعدی کنار آن قرار می‌گیرد، و همین‌طور تا سمت راست تصویر ادامه پیدا می‌کند. نتیجه این است که:

• چپ تصویر : زمان‌های قدیمی‌تر (لحظات قبلی)
• راست تصویر : زمان‌های جدیدتر (لحظات بعدی)

به همین دلیل است که می‌گوییم M‑Mode «حرکت در طول زمان» را نشان می‌دهد. هر بار که قلب منقبض و منبسط می‌شود، موقعیت دیواره‌ها و دریچه‌ها در عمق تغییر می‌کند؛ این تغییرات روی محور عمق دیده می‌شود، و چون در طول زمان ثبت می‌شوند، روی محور افقی به‌صورت الگوهای موجی تکرارشونده ظاهر می‌گردند.

مثلاً در بطن چپ:

• در دیاستول، دیواره‌ها از هم دور می‌شوند ⬅️ فاصله خطوط روی محور عمق بیشتر می‌شود.
• در سیستول، دیواره‌ها به هم نزدیک می‌شوند⬅️فاصله خطوط کمتر می‌شود.

این تغییر فاصله در طول زمان، روی محور افقی به‌صورت یک الگوی تکراری دیده می‌شود که هر چرخه‌اش معادل یک ضربان قلب است.

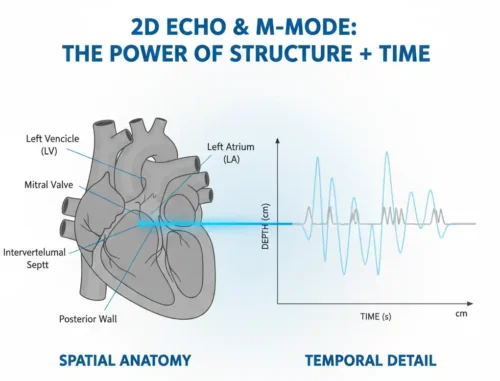

📈ترکیب دو محور؛ چرا این‌قدر قدرتمند است؟

وقتی محور عمق و محور زمان را کنار هم می‌گذاری، در واقع داری دو چیز را هم‌زمان می‌بینی:

• کجا هستند؟ (عمق، یعنی موقعیت فضایی در امتداد خط)
• چطور در طول زمان حرکت می‌کنند؟ (زمان، یعنی دینامیک حرکت)

این ترکیب باعث می‌شود:

• بتوانی فاصله‌ها و ضخامت‌ها را روی محور عمق اندازه بگیری (مثلاً قطر بطن، ضخامت دیواره‌ها).
• بتوانی الگوهای حرکتی را روی محور زمان تحلیل کنی (مثلاً باز و بسته شدن دریچه‌ها، حرکت پارادوکسیک سپتوم، TAPSE).

به زبان ساده:
محور عمق به تو می‌گوید «این ساختار در چه فاصله‌ای از پروب است»،
محور زمان به تو می‌گوید «این ساختار در طول زمان چطور حرکت می‌کند».

و M‑Mode هنر این است که این دو را در یک تصویر نوارمانند، کنار هم می‌گذارد تا تو بتوانی هم اندازه بگیری، هم تفسیر حرکتی انجام بدهی. در واقع انتخاب خط M‑Mode روی تصویر دوبعدی، خودش یک «تصمیم بالینی» است، نه فقط یک کار تکنیکی. این‌که خط را کجا بگذاری، تعیین می‌کند چه اطلاعاتی می‌گیری، چه چیزی را می‌توانی اندازه بگیری و چقدر به استانداردها نزدیک می‌شوی.

⚖️منطق کلی انتخاب خط M‑Mode

در قدم اول، همیشه با تصویر دوبعدی (2D) شروع می‌کنی. یعنی:

• نما را درست انتخاب می‌کنی (مثلاً پاراسترنال لانگ‌اکسیس، پاراسترنال شورت‌اکسیس، آپیکال چهارحفره‌ای و…)
• ساختار هدف را واضح، در مرکز تصویر و با کیفیت مناسب می‌آوری
• بعد تازه سراغ قرار دادن Cursor برای M‑Mode می‌روی

Cursor در واقع همان خطی است که دستگاه قرار است فقط از روی آن، حرکت را در طول زمان ثبت کند. پس باید دقیقاً از روی ساختاری عبور کند که برایت مهم است و در عین حال، زاویه، محل و کیفیت عبور آن مطابق استاندارد باشد.

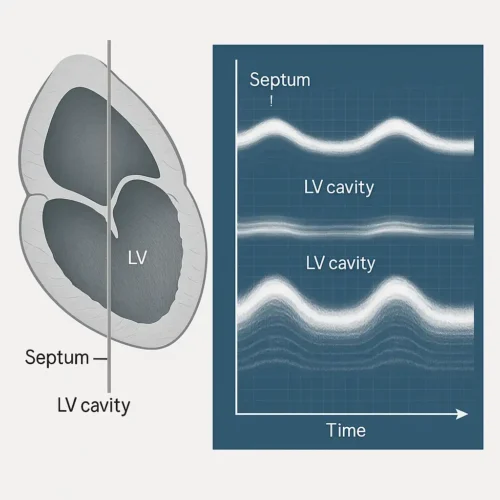

☑️انتخاب خط برای بطن چپ (LV) در نمای پاراسترنال لانگ‌اکسیس

برای اندازه‌گیری‌های کلاسیک LV (LVIDd, LVIDs, IVSd, LVPWd):

• نما: Parasternal Long-Axis (PLAX)
• محل برش: در سطح نوک لت‌های دریچه میترال یا کمی پایین‌تر، جایی که مقطع از وسط بطن چپ می‌گذرد، نه خیلی نزدیک به پایه، نه خیلی نزدیک به اپکس.
• خط M‑Mode باید:
  • عمود بر محور طولی بطن چپ باشد (تا قطر واقعی را بگیرد، نه قطر مایل)
  • از روی سپتوم بین‌بطنی و دیواره خلفی بطن چپ عبور کند
  • از وسط حفره بطن بگذرد، نه خیلی نزدیک به دریچه میترال و نه خیلی نزدیک به اپکس

اگر خط کمی مایل باشد یا خیلی به پایه/اپکس نزدیک شود، اندازه‌گیری‌ها دیگر نماینده قطر واقعی LV نیستند و استانداردها صراحتاً روی این نکته تأکید می‌کنند.

☑️ عوامل مؤثر بر تصمیم‌گیری در انتخاب خط برای LV

وقتی می‌خواهی خط را تنظیم کنی، چند چیز را هم‌زمان در نظر می‌گیری:

• کیفیت تصویر 2D: اگر مرز اندوکارد واضح نباشد، M‑Mode هم مبهم می‌شود.
• محور قلب: اگر قلب در قفسه سینه چرخیده باشد (rotation)، باید خط را طوری تنظیم کنی که همچنان عمود بر محور واقعی LV باشد.
• وجود حرکات غیرطبیعی: در کاردیومیوپاتی‌ها یا بعد از MI، ممکن است دیواره‌ها حرکت ناهمگن داشته باشند؛ باید خط را جایی بگذاری که نماینده‌ترین بخش برای سؤال بالینی‌ات باشد.
• هدف بالینی:
  • اگر هدف، اندازه‌گیری استاندارد LV برای گایدلاین است → خط در موقعیت کلاسیک PLAX
  • اگر هدف، بررسی حرکت سپتوم (مثلاً در فشار خون ریوی یا بعد از جراحی) → ممکن است کمی خط را طوری تنظیم کنی که سپتوم بهتر دیده شود

☑️انتخاب خط برای TAPSE در نمای آپیکال چهارحفره‌ای

برای ارزیابی عملکرد بطن راست با TAPSE:

• نما: Apical 4-Chamber
• هدف: حلقه لترال دریچه تریکوسپید (tricuspid lateral annulus)
• خط M‑Mode باید:
  • دقیقاً از روی حلقه لترال تریکوسپید عبور کند
  • تا حد امکان عمود بر صفحه حرکت حلقه باشد
  • طوری تنظیم شود که حرکت عمودی حلقه (به سمت اپکس و دور شدن از آن) به‌خوبی ثبت شود

اگر خط کمی جابه‌جا باشد و به‌جای حلقه، از روی دیواره RV یا دهلیز راست عبور کند، TAPSE دیگر معتبر نیست. استانداردها تأکید می‌کنند که TAPSE فقط وقتی قابل اعتماد است که خط دقیقاً روی حلقه لترال قرار گرفته باشد و تصویر 2D هم کیفیت کافی داشته باشد.

☑️انتخاب خط برای دریچه میترال

برای تحلیل حرکت دریچه میترال (مثلاً شیب E‑F، پرولاپس، تنگی):

• نما: Parasternal Long-Axis
• خط M‑Mode باید:
  • از روی لت قدامی دریچه میترال عبور کند
  • طوری تنظیم شود که حرکت باز و بسته شدن لت به‌صورت واضح و جدا از دیواره‌ها دیده شود
  • از عبور غیرضروری از روی ساختارهای دیگر (مثل طناب‌ها یا لت خلفی) تا حد امکان پرهیز شود، مگر هدف خاصی داشته باشی

در این‌جا هدف بیشتر الگوی حرکتی است تا اندازه‌گیری قطر؛ پس خط را طوری تنظیم می‌کنی که منحنی‌های E و A و شیب E‑F واضح باشند.

☑️ انتخاب خط برای دریچه آئورت

برای بررسی باز و بسته شدن دریچه آئورت:

• نما: Parasternal Long-Axis
• خط M‑Mode باید:
  • از روی لت‌های دریچه آئورت عبور کند
  • در سطحی باشد که بازشدن لت‌ها در سیستول به‌خوبی دیده شود
  • طوری تنظیم شود که دیواره آئورت صعودی و لت‌ها به‌صورت جداگانه قابل تشخیص باشند

در این‌جا هم هدف، بیشتر الگوی باز و بسته شدن و حداکثر بازشدن دریچه است.

☑️انتخاب خط برای پریکارد و افیوژن

برای ارزیابی افیوژن پریکارد و دینامیک حفرات راست:

• نما: معمولاً Subcostal 4-Chamber یا Parasternal Long-Axis
• خط M‑Mode باید:
  • از روی دیواره راست و فضای پریکارد عبور کند
  • طوری تنظیم شود که حرکت دیواره راست در طول چرخه قلبی و وجود هرگونه فرورفتگی (collapse) در دیاستول دیده شود

در این‌جا هدف، تحلیل دینامیک است، نه فقط اندازه‌گیری فاصله.

📗نکات استاندارد و توصیه‌های گایدلاین‌گونه

چند اصل کلی که در منابع و استانداردها روی آن تأکید می‌شود:

• همیشه انتخاب خط M‑Mode باید بر اساس تصویر 2D بهینه‌شده انجام شود.
• خط باید تا حد امکان عمود بر ساختاری باشد که می‌خواهی اندازه بگیری.
• از برش‌های مایل (oblique) پرهیز کن؛ چون قطرها و ضخامت‌ها را بزرگ‌تر یا کوچک‌تر از واقع نشان می‌دهند.
• کیفیت مرز اندوکارد و اپیکارد مهم است؛ اگر مرزها واضح نباشند، اندازه‌گیری‌ها قابل اعتماد نیستند.
• هدف بالینی را قبل از انتخاب خط مشخص کن؛ خط برای هر سؤال بالینی ممکن است کمی متفاوت تنظیم شود.

🩺اطلاعات بالینی که از انتخاب درست خط به دست می‌آید

وقتی خط را درست انتخاب کنی، می‌توانی:

• ابعاد و ضخامت‌های استاندارد LV را برای تشخیص و پیگیری HF، HTN، کاردیومیوپاتی‌ها به‌دست بیاوری.
• TAPSE را برای ارزیابی عملکرد RV به‌صورت کمی و قابل استناد گزارش کنی.
• الگوهای حرکتی دریچه‌ها را برای تشخیص تنگی، نارسایی یا پرولاپس تحلیل کنی.
• دینامیک حفرات راست و پریکارد را در افیوژن و تامپوناد ببینی.

هر خط M‑Mode در واقع یک «پنجره بسیار دقیق» به یک سؤال بالینی مشخص است؛ اگر پنجره را جای درست باز کنی، جواب واضح می‌شود، اگر نه، تصویر گمراه‌کننده خواهد بود.نحوه انتخاب خط M‑Mode فقط یک کار تکنیکی نیست؛ ترکیبی است از:

• شناخت آناتومی و نماهای استاندارد
• فهم سؤال بالینی (چه چیزی را می‌خواهی بدانی؟)
• رعایت اصول هندسی (عمود بودن، عدم برش مایل)
• و پایبندی به استانداردهای اندازه‌گیری

📹نرخ فریم بالا یعنی چه؟

نرخ فریم بسیار بالا در M‑Mode چیزی است که این مد را از «یک تصویر ساده» به یک ابزار دقیق دینامیک‌سنجی قلب تبدیل می‌کند. اگر فقط یک جمله بخواهیم بگوییم:
هرچه نرخ فریم بالاتر باشد، جزئیات بیشتری از حرکت واقعی قلب در طول زمان ثبت می‌شود و احتمال گم شدن یا صاف شدن حرکات سریع و ظریف کمتر می‌شود.در مد دوبعدی، دستگاه باید چندین خط اسکن را پشت‌سر هم ارسال و دریافت کند تا یک فریم کامل بسازد؛ برای همین، نرخ فریم محدود است. اما در M‑Mode، دستگاه فقط یک خط ثابت را بارها و بارها اسکن می‌کند.
نتیجه این است که:

• تعداد «نمونه‌برداری از حرکت» در واحد زمان بسیار بیشتر می‌شود
• یعنی به‌جای مثلاً ۵۰–۷۰ فریم در ثانیه، عملاً صدها نمونه در ثانیه از همان خط داری

این یعنی رزولوشن زمانی (Temporal Resolution) در M‑Mode بسیار بالاتر از 2D است.

📷 ثبت حرکات بسیار سریع دریچه‌ها

دریچه‌های قلب، به‌خصوص دریچه آئورت و میترال، در باز و بسته شدن، حرکات بسیار سریع دارند. در مد دوبعدی، به‌دلیل محدودیت نرخ فریم، بخشی از این حرکت‌ها ممکن است «صاف» یا محو شوند؛ یعنی تو فقط حالت باز و بسته را ببینی، نه جزئیات مسیر حرکت.

در M‑Mode، چون در هر ثانیه تعداد زیادی نمونه از همان خط گرفته می‌شود:

• شکل دقیق باز و بسته شدن لت‌ها
• شیب‌های حرکتی (مثل شیب E‑F در میترال)
• وجود توقف، کندی، یا تغییرات غیرطبیعی در مسیر حرکت

همه با جزئیات دیده می‌شوند. این برای تشخیص تنگی، پرولاپس، یا اختلالات حرکتی دریچه‌ای اهمیت بالینی مستقیم دارد.

📐دقت در اندازه‌گیری ابعاد و ضخامت‌ها

وقتی می‌خواهی LVIDd، LVIDs، ضخامت سپتوم یا دیواره خلفی را اندازه بگیری، مهم است که دقیقاً در لحظه درست (مثلاً پایان دیاستول یا پایان سیستول) اندازه‌گیری انجام شود. در M‑Mode با نرخ فریم بالا:

• مرزهای سیستول و دیاستول روی منحنی‌ها واضح‌ترند
• تغییرات سریع قطر بطن در طول چرخه قلبی به‌خوبی دیده می‌شود
• می‌توانی با دقت بیشتری نقطه حداکثر و حداقل را انتخاب کنی

این یعنی کاهش خطای اندازه‌گیری و افزایش تکرارپذیری، چیزی که در گایدلاین‌ها روی آن تأکید شده است.

💡تشخیص حرکات غیرطبیعی ظریف (مثلاً سپتوم)

برخی اختلالات حرکتی، مثل Paradoxical Septal Motion در فشار خون ریوی، بعد از جراحی قلب یا در بلوک شاخه‌ای، ممکن است در 2D فقط به‌صورت کلی دیده شوند. اما در M‑Mode با رزولوشن زمانی بالا:

• می‌توانی ببینی سپتوم در چه فازهایی به کدام سمت حرکت می‌کند
• الگوهای غیرطبیعی مثل حرکت به سمت راست در سیستول یا تأخیر در حرکت را دقیق‌تر تشخیص می‌دهی

این جزئیات زمانی، در تصمیم‌گیری درباره علت اختلال (مثلاً فشار ریوی، جراحی، بلوک هدایتی) کمک‌کننده است.

💡 تحلیل دینامیک بطن راست و TAPSE

در اندازه‌گیری TAPSE، تو در واقع داری حرکت حلقه لترال تریکوسپید در طول زمان را ثبت می‌کنی. هرچه نرخ فریم بالاتر باشد:

• قله حرکت سیستولیک (بیشترین جابه‌جایی به سمت اپکس) واضح‌تر است
• شکل منحنی حرکت حلقه (سریع، کند، دو فازی و…) بهتر دیده می‌شود
• اندازه‌گیری TAPSE دقیق‌تر و قابل اعتمادتر می‌شود

چون TAPSE یک شاخص کمی است که در گایدلاین‌ها برای ارزیابی عملکرد RV توصیه شده، دقت زمانی M‑Mode مستقیماً روی کیفیت تصمیم‌گیری بالینی اثر می‌گذارد.

💡ارزیابی وضعیت‌های حاد مثل تامپوناد

در تامپوناد قلبی، تغییرات فشار داخل حفرات و افیوژن پریکارد باعث حرکات غیرطبیعی و بسیار سریع دیواره‌های راست می‌شود (مثل فرورفتگی دیواره در دیاستول). این تغییرات ممکن است در 2D فقط به‌صورت کلی دیده شوند، اما در M‑Mode:

• لحظه دقیق فرورفتگی
• ارتباط آن با فازهای تنفس و چرخه قلبی
• مدت و شدت این حرکت

با جزئیات زمانی ثبت می‌شود. این برای تشخیص سریع و مطمئن تامپوناد اهمیت حیاتی دارد.

💡 کاهش «aliasing زمانی» در حرکت

اگر نرخ فریم پایین باشد، حرکات سریع ممکن است به‌صورت «نمونه‌برداری ناکافی» ثبت شوند؛ یعنی تو فقط چند نقطه از یک حرکت سریع را ببینی و مغزت بقیه را حدس بزند. این شبیه این است که از یک جسم سریع، با دوربین کم‌فریم فیلم بگیری؛ حرکتش تکه‌تکه و غیرواقعی به‌نظر می‌رسد. در M‑Mode با نرخ فریم بالا، این مشکل تقریباً از بین می‌رود:

• حرکت واقعی، پیوسته و بدون پرش ثبت می‌شود
• شکل منحنی‌ها واقعاً نماینده حرکت فیزیکی ساختار است

این برای تفسیر دقیق الگوهای حرکتی (مثلاً در دریچه‌ها یا سپتوم) بسیار مهم است.

💡مزیت در بیماران با ضربان قلب بالا

در بیمارانی که تاکی‌کاردی دارند (مثلاً تب، سپسیس، آریتمی‌ها)، هر چرخه قلبی کوتاه‌تر است و زمان برای ثبت حرکات کمتر. در این شرایط:

• 2D ممکن است نتواند جزئیات کافی از هر فاز را نشان دهد
• اما M‑Mode با نرخ فریم بالا، هنوز می‌تواند چندین نمونه از هر فاز (سیستول، دیاستول) ثبت کند

این یعنی حتی در ضربان‌های بالا هم می‌توانی اندازه‌گیری‌های قابل اعتماد انجام دهی.

💡نقش در آموزش و مستندسازی

برای آموزش دانشجویان و رزیدنت‌ها، M‑Mode با نرخ فریم بالا یک ابزار عالی است:

• می‌توانی به‌صورت دقیق نشان بدهی که در هر لحظه از چرخه قلبی، چه اتفاقی برای دیواره‌ها و دریچه‌ها می‌افتد
• می‌توانی الگوهای طبیعی و غیرطبیعی را فریم‌به‌فریم توضیح بدهی

همچنین برای مستندسازی در پرونده بیمار، داشتن یک M‑Mode واضح با رزولوشن زمانی بالا، امکان مقایسه دقیق در مراجعات بعدی را فراهم می‌کند.

📋 خلاصه

نرخ فریم بسیار بالا در M‑Mode این مزایا را به‌طور بالینی ملموس ایجاد می‌کند:

• ثبت دقیق حرکات سریع دریچه‌ها و دیواره‌ها
• افزایش دقت و تکرارپذیری اندازه‌گیری‌ها (ابعاد، ضخامت‌ها، TAPSE و…)
• امکان تشخیص الگوهای حرکتی ظریف و غیرطبیعی
• کمک در وضعیت‌های حاد مثل تامپوناد و تاکی‌کاردی
• ارتقای کیفیت آموزش و مستندسازی

به زبان ساده: M‑Mode با نرخ فریم بالا، قلب را نه فقط می‌بیند، بلکه «زمان» را هم با دقت می‌بیند؛ و همین دیدنِ دقیقِ زمان است که آن را از یک تصویر ساده به یک ابزار تشخیصی قدرتمند تبدیل می‌کند.

🩺کاربردهای بالینی M‑Mode

🔍ارزیابی ابعاد و عملکرد بطن چپ

در ارزیابی بطن چپ، M‑Mode جایگاهی ممتاز دارد، زیرا این مد قادر است تغییرات لحظه‌ای قطر حفره را با دقتی که در هیچ مد دیگری یافت نمی‌شود، ثبت کند. هنگامی که خط نمونه‌برداری در امتداد محور کوتاه بطن قرار می‌گیرد، حرکت دیواره‌ها در سیستول و دیاستول به‌صورت امواجی منظم و قابل اندازه‌گیری ظاهر می‌شود. این امواج، نه‌تنها فاصله میان دیواره‌ها را نشان می‌دهند، بلکه کیفیت انقباض و هماهنگی حرکتی آن‌ها را نیز آشکار می‌سازند.

استانداردهای انجمن اکوکاردیوگرافی آمریکا (ASE) تأکید دارند که اندازه‌گیری LVIDd و LVIDs باید در لحظاتی انجام شود که مرزهای اندوکارد بیشترین وضوح را دارند. M‑Mode با فراهم آوردن رزولوشن زمانی بسیار بالا، امکان تعیین دقیق این لحظات را فراهم می‌کند. این دقت، به‌ویژه در بیمارانی که ضربان قلب نامنظم دارند، ارزش دوچندان می‌یابد.

از منظر بالینی، اندازه‌گیری ابعاد بطن چپ تنها یک عدد نیست؛ بلکه شاخصی است که می‌تواند مسیر درمان را تغییر دهد. افزایش قطر بطن در دیاستول، نشانه‌ای از بار حجمی یا نارسایی مزمن است، در حالی که کاهش بیش از حد قطر در سیستول، بیانگر ضعف انقباضی و کاهش برون‌ده قلبی است. M‑Mode این تغییرات را با وضوحی ثبت می‌کند که در مد دوبعدی گاه از نظر پنهان می‌ماند.

افزون بر این، M‑Mode امکان محاسبه شاخص‌هایی چون Fractional Shortening را فراهم می‌آورد؛ شاخصی که در بسیاری از مراکز درمانی، هنوز به‌عنوان معیار اولیه ارزیابی عملکرد سیستولیک به‌کار می‌رود. این شاخص، به‌ویژه در بیمارانی که امکان انجام روش‌های پیشرفته‌تر مانند استرین وجود ندارد، اهمیت بالینی ویژه‌ای دارد.

در نهایت، باید یادآور شد که M‑Mode نه‌تنها ابعاد را می‌سنجد، بلکه کیفیت حرکت دیواره‌ها را نیز آشکار می‌سازد. هرگونه تأخیر، لرزش، یا ناهماهنگی در حرکت دیواره‌ها، در این مد با دقتی مثال‌زدنی دیده می‌شود و می‌تواند سرنخی برای تشخیص بیماری‌های پنهان باشد.

🔍بررسی ضخامت دیواره‌ها و سپتوم

اندازه‌گیری ضخامت دیواره‌ها در M‑Mode، یکی از دقیق‌ترین روش‌های موجود برای تشخیص هیپرتروفی است. این مد، به‌سبب توانایی‌اش در تفکیک لایه‌های اندوکارد و اپیکارد، امکان اندازه‌گیری ضخامت واقعی سپتوم و دیواره خلفی را فراهم می‌کند. در بیماران مبتلا به فشار خون بالا، این اندازه‌گیری‌ها نخستین نشانه‌های تغییرات ساختاری قلب را آشکار می‌سازد.

استانداردهای بین‌المللی توصیه می‌کنند که ضخامت دیواره‌ها در پایان دیاستول اندازه‌گیری شود، زمانی که عضله در بیشترین حالت استراحت قرار دارد. M‑Mode با ثبت دقیق لحظه پایان موج R در ECG و تطبیق آن با تصویر، این امکان را فراهم می‌کند که اندازه‌گیری‌ها با کمترین خطا انجام شوند.

در کاردیومیوپاتی هیپرتروفیک، ضخامت سپتوم ممکن است به‌صورت نامتقارن افزایش یابد. M‑Mode این عدم تقارن را با وضوحی نشان می‌دهد که در بسیاری از نماهای دوبعدی به‌سادگی قابل تشخیص نیست. این ویژگی، به‌ویژه در بیماران جوان که تغییرات ساختاری هنوز خفیف است، اهمیت تشخیصی فراوان دارد.

افزون بر این، M‑Mode قادر است تغییرات ضخامت دیواره را در طول زمان دنبال کند. این ویژگی برای ارزیابی پاسخ به درمان در بیماران مبتلا به فشار خون بالا یا بیماری‌های متابولیک، ارزشمند است. کاهش تدریجی ضخامت دیواره‌ها، نشانه‌ای از کنترل مناسب فشار خون یا اصلاح عوامل خطر است.

در نهایت، بررسی ضخامت سپتوم در M‑Mode می‌تواند به تشخیص اختلالات حرکتی نیز کمک کند. سپتومی که ضخیم شده باشد، ممکن است حرکت طبیعی خود را از دست بدهد و این تغییر، در M‑Mode به‌صورت کاهش دامنه حرکت یا تغییر شکل منحنی‌ها ظاهر می‌شود.

🔍تحلیل حرکت دریچه میترال و آئورت

حرکت دریچه‌ها در M‑Mode، تصویری از نظم و هماهنگی قلب ارائه می‌دهد که در هیچ مد دیگری یافت نمی‌شود. دریچه میترال، با موج‌های مشخص E و A، الگوی باز و بسته شدن خود را در این مد به‌صورت منحنی‌هایی دقیق و قابل تحلیل نشان می‌دهد. این منحنی‌ها، نه‌تنها وضعیت ساختاری دریچه را آشکار می‌کنند، بلکه اطلاعاتی درباره عملکرد دیاستولیک نیز به‌دست می‌دهند.

در تنگی میترال، شیب E‑F کاهش می‌یابد و این تغییر، در M‑Mode به‌صورت یک خط تقریباً صاف و کم‌شیب ظاهر می‌شود. این یافته، یکی از نخستین نشانه‌های تنگی است و حتی در موارد خفیف نیز قابل مشاهده است. در پرولاپس میترال، حرکت غیرطبیعی لت قدامی در سیستول، به‌صورت یک برآمدگی ناگهانی در منحنی دیده می‌شود.

دریچه آئورت نیز در M‑Mode الگوی خاص خود را دارد. بازشدن کامل لت‌ها در سیستول، به‌صورت یک خط روشن و پهن دیده می‌شود. در تنگی آئورت، این بازشدن کاهش می‌یابد و منحنی به‌صورت باریک و کوتاه ظاهر می‌شود. این یافته، حتی پیش از آن‌که گرادیان داپلر افزایش یابد، می‌تواند نشانه‌ای از بیماری باشد.

افزون بر این، M‑Mode قادر است حرکات غیرطبیعی لت‌ها را در بیماری‌های التهابی یا دژنراتیو آشکار کند. لت‌هایی که سفت شده‌اند یا کلسیفیه شده‌اند، حرکت طبیعی خود را از دست می‌دهند و این تغییر، در منحنی‌ها به‌صورت کاهش دامنه یا تأخیر در حرکت دیده می‌شود.

در نهایت، تحلیل حرکت دریچه‌ها در M‑Mode، ابزاری ارزشمند برای ارزیابی هماهنگی میان دهلیزها و بطن‌هاست. هرگونه اختلال در زمان‌بندی باز و بسته شدن دریچه‌ها، می‌تواند نشانه‌ای از آریتمی یا اختلالات هدایتی باشد.

🔍ارزیابی عملکرد بطن راست (TAPSE)

TAPSE، یکی از شاخص‌های معتبر عملکرد سیستولیک بطن راست است و M‑Mode بهترین ابزار برای اندازه‌گیری آن به‌شمار می‌رود. این شاخص، میزان جابه‌جایی حلقه لترال دریچه تریکوسپید را در طول سیستول نشان می‌دهد و بیانگر توانایی بطن راست در ایجاد نیروی انقباضی است.

در M‑Mode، حرکت حلقه تریکوسپید به‌صورت یک موج صعودی و نزولی ظاهر می‌شود. دامنه این موج، همان TAPSE است. استانداردهای جهانی تأکید دارند که مقدار کمتر از ۱۷ میلی‌متر، نشانه‌ای از اختلال عملکرد بطن راست است. این اندازه‌گیری، به‌ویژه در بیماران مبتلا به فشار خون ریوی یا نارسایی قلبی، اهمیت بالینی فراوان دارد.

یکی از مزایای M‑Mode در اندازه‌گیری TAPSE، توانایی آن در ثبت دقیق لحظه‌های آغاز و پایان سیستول است. این دقت، در بیماران با ضربان قلب نامنظم یا آریتمی، ارزش دوچندان دارد. در چنین بیمارانی، مدهای دیگر ممکن است نتوانند حرکت حلقه را با وضوح کافی ثبت کنند.

افزون بر این، TAPSE شاخصی است که به‌خوبی با سایر معیارهای عملکرد بطن راست، مانند S’ در داپلر بافتی، همبستگی دارد. اما M‑Mode، به‌سبب سادگی و سرعت، در بسیاری از مراکز به‌عنوان نخستین ابزار ارزیابی عملکرد RV به‌کار می‌رود.

در نهایت، TAPSE نه‌تنها برای تشخیص، بلکه برای پیگیری درمان نیز ارزشمند است. افزایش تدریجی TAPSE در طول درمان، نشانه‌ای از بهبود عملکرد بطن راست است و کاهش آن، هشداردهنده پیشرفت بیماری است.

🔍بررسی پریکارد و تشخیص افیوژن یا تامپوناد

پریکارد، ساختاری است که تغییرات آن می‌تواند پیامدهای جدی برای عملکرد قلب داشته باشد. M‑Mode، با توانایی‌اش در ثبت حرکات دیواره‌های قلب، ابزاری ارزشمند برای تشخیص افیوژن و تامپوناد است. در افیوژن، فاصله میان لایه‌های پریکارد افزایش می‌یابد و این افزایش، در M‑Mode به‌صورت یک فضای آنه‌اکو ظاهر می‌شود.

در تامپوناد، تغییرات دینامیک اهمیت بیشتری دارند. دیواره راست، به‌سبب فشار خارجی، ممکن است در دیاستول دچار فرورفتگی شود. این فرورفتگی، در M‑Mode به‌صورت یک حرکت ناگهانی و غیرطبیعی دیده می‌شود. این یافته، یکی از نشانه‌های کلاسیک تامپوناد است و در تصمیم‌گیری فوری بالینی نقش دارد.

افزون بر این، M‑Mode قادر است تغییرات مرتبط با تنفس را نیز ثبت کند. در تامپوناد، تغییرات فشار داخل قفسه سینه می‌تواند بر حرکت دیواره‌ها اثر بگذارد و این اثر، در منحنی‌های M‑Mode به‌صورت تغییرات دوره‌ای ظاهر می‌شود. این ویژگی، به تشخیص افتراقی میان افیوژن ساده و تامپوناد کمک می‌کند.

در مواردی که افیوژن خفیف است، M‑Mode می‌تواند نخستین ابزاری باشد که وجود آن را آشکار می‌کند. این مد، حتی مقادیر اندک مایع را نیز با دقت ثبت می‌کند و این ویژگی، در بیماران با بیماری‌های التهابی یا بدخیمی، اهمیت فراوان دارد.

در نهایت، M‑Mode ابزاری است که می‌تواند تغییرات پریکارد را در طول زمان دنبال کند. افزایش یا کاهش تدریجی افیوژن، در این مد به‌وضوح دیده می‌شود و این ویژگی، برای ارزیابی پاسخ به درمان یا تشخیص عود بیماری، ارزشمند است.

🔬نقش M‑Mode در تشخیص بیماری‌ها

💔نارسایی قلبی و کاردیومیوپاتی‌ها

در نارسایی قلبی، M‑Mode تصویری از ضعف انقباضی و تغییرات ساختاری قلب ارائه می‌دهد که در بسیاری از موارد، پیش از آن‌که علائم بالینی آشکار شوند، قابل مشاهده است. کاهش دامنه حرکت دیواره‌ها، افزایش قطر بطن در دیاستول، و کاهش قطر در سیستول، همگی نشانه‌هایی هستند که در M‑Mode با دقتی مثال‌زدنی ثبت می‌شوند.

در کاردیومیوپاتی دیلاته، بطن چپ معمولاً بزرگ و دیواره‌ها نازک می‌شوند. این تغییرات، در M‑Mode به‌صورت افزایش فاصله میان دیواره‌ها و کاهش دامنه حرکت آن‌ها ظاهر می‌شود. این یافته‌ها، به‌ویژه در مراحل اولیه بیماری، می‌توانند سرنخی برای تشخیص باشند.

در کاردیومیوپاتی هیپرتروفیک، ضخامت سپتوم افزایش می‌یابد و این افزایش، در M‑Mode به‌صورت یک خط روشن و ضخیم دیده می‌شود. افزون بر این، حرکت سپتوم ممکن است غیرطبیعی شود و این تغییر، در منحنی‌ها به‌صورت کاهش دامنه یا تأخیر در حرکت ظاهر می‌شود.

در نارسایی قلبی با حفظ EF، M‑Mode می‌تواند تغییرات ظریف در حرکت دیواره‌ها را آشکار کند. این تغییرات، ممکن است در مد دوبعدی کمتر قابل مشاهده باشند، اما در M‑Mode، به‌سبب رزولوشن زمانی بالا، به‌خوبی دیده می‌شوند.

در نهایت، M‑Mode ابزاری است که می‌تواند تغییرات مرتبط با درمان را نیز دنبال کند. افزایش دامنه حرکت دیواره‌ها یا کاهش قطر بطن در دیاستول، نشانه‌هایی از پاسخ به درمان هستند که در این مد به‌وضوح دیده می‌شوند.

❤️‍🩹تنگی و نارسایی دریچه‌ها

در بیماری‌های دریچه‌ای، M‑Mode تصویری از حرکت غیرطبیعی لت‌ها ارائه می‌دهد که در بسیاری از موارد، پیش از آن‌که تغییرات همودینامیک آشکار شوند، قابل مشاهده است. در تنگی میترال، کاهش شیب E‑F یکی از نخستین نشانه‌هاست و این کاهش، در M‑Mode به‌صورت یک خط کم‌شیب ظاهر می‌شود.

در نارسایی میترال، حرکت لت‌ها ممکن است بیش از حد باشد و این حرکت، در M‑Mode به‌صورت افزایش دامنه منحنی‌ها دیده می‌شود. افزون بر این، پرولاپس میترال نیز در این مد به‌صورت یک برآمدگی ناگهانی در سیستول ظاهر می‌شود.

در تنگی آئورت، بازشدن لت‌ها کاهش می‌یابد و این کاهش، در M‑Mode به‌صورت یک خط باریک و کوتاه دیده می‌شود. این یافته، حتی پیش از آن‌که گرادیان داپلر افزایش یابد، می‌تواند نشانه‌ای از بیماری باشد.

در نارسایی آئورت، حرکت لت‌ها ممکن است نامنظم شود و این تغییر، در منحنی‌ها به‌صورت کاهش هماهنگی یا افزایش لرزش ظاهر می‌شود. این یافته‌ها، به‌ویژه در بیماری‌های التهابی یا دژنراتیو، اهمیت تشخیصی فراوان دارند.

در نهایت، M‑Mode ابزاری است که می‌تواند تغییرات دریچه‌ای را در طول زمان دنبال کند. افزایش یا کاهش دامنه حرکت لت‌ها، نشانه‌هایی از پیشرفت یا بهبود بیماری هستند که در این مد به‌وضوح دیده می‌شوند.

🫀اختلالات حرکتی سپتوم (Paradoxical Motion)

سپتوم بین‌بطنی، ساختاری است که حرکت آن می‌تواند نشانه‌ای از بیماری‌های پنهان باشد. در M‑Mode، حرکت سپتوم با دقتی ثبت می‌شود که در مد دوبعدی کمتر یافت می‌شود. در حرکت پارادوکسیک، سپتوم در سیستول به‌جای حرکت به سمت چپ، به سمت راست حرکت می‌کند و این تغییر، در منحنی‌ها به‌صورت یک انحراف غیرطبیعی ظاهر می‌شود.

این اختلال، ممکن است در بیماران مبتلا به فشار خون ریوی، پس از جراحی قلب، یا در بلوک شاخه‌ای چپ دیده شود. M‑Mode قادر است تفاوت میان این علل را با تحلیل دقیق زمان‌بندی حرکت سپتوم آشکار کند.

افزون بر این، M‑Mode می‌تواند تغییرات مرتبط با تنفس را نیز ثبت کند. در برخی بیماران، حرکت سپتوم ممکن است با تنفس تغییر کند و این تغییر، در منحنی‌ها به‌صورت نوسانات دوره‌ای ظاهر می‌شود.

در بیماران مبتلا به بیماری‌های ایسکمیک، حرکت سپتوم ممکن است کاهش یابد یا نامنظم شود. این تغییرات، در M‑Mode به‌صورت کاهش دامنه یا تغییر شکل منحنی‌ها دیده می‌شود و می‌تواند نشانه‌ای از ایسکمی یا انفارکتوس باشد.

در نهایت، M‑Mode ابزاری است که می‌تواند تغییرات حرکتی سپتوم را در طول زمان دنبال کند. این ویژگی، برای ارزیابی پاسخ به درمان یا تشخیص عود بیماری، ارزشمند است.

🩸فشار خون ریوی و اختلالات بطن راست

در فشار خون ریوی، بطن راست دچار تغییرات ساختاری و عملکردی می‌شود که M‑Mode قادر است آن‌ها را با دقتی مثال‌زدنی ثبت کند. کاهش TAPSE، یکی از نخستین نشانه‌های اختلال عملکرد بطن راست است و این کاهش، در M‑Mode به‌صورت کاهش دامنه حرکت حلقه تریکوسپید دیده می‌شود.

افزون بر این، حرکت سپتوم ممکن است غیرطبیعی شود و این تغییر، در M‑Mode به‌صورت حرکت پارادوکسیک ظاهر می‌شود. این یافته، یکی از نشانه‌های کلاسیک فشار خون ریوی است و در تصمیم‌گیری بالینی نقش دارد.

در بیماران مبتلا به فشار خون ریوی شدید، دیواره راست ممکن است ضخیم شود و این ضخامت، در M‑Mode به‌صورت یک خط روشن و ضخیم دیده می‌شود. این یافته، نشانه‌ای از بار فشاری مزمن است.

در نهایت، M‑Mode ابزاری است که می‌تواند تغییرات مرتبط با درمان را نیز دنبال کند. افزایش TAPSE یا کاهش ضخامت دیواره راست، نشانه‌هایی از پاسخ به درمان هستند که در این مد به‌وضوح دیده می‌شوند.

🛡️بیماری‌های پریکارد

در بیماری‌های پریکارد، M‑Mode تصویری از تغییرات دینامیک ارائه می‌دهد که در بسیاری از موارد، پیش از آن‌که تغییرات ساختاری آشکار شوند، قابل مشاهده است. در افیوژن، فاصله میان لایه‌های پریکارد افزایش می‌یابد و این افزایش، در M‑Mode به‌صورت یک فضای آنه‌اکو ظاهر می‌شود.

در تامپوناد، دیواره راست ممکن است در دیاستول دچار فرورفتگی شود و این فرورفتگی، در M‑Mode به‌صورت یک حرکت ناگهانی و غیرطبیعی دیده می‌شود. این یافته، یکی از نشانه‌های کلاسیک تامپوناد است و در تصمیم‌گیری فوری بالینی نقش دارد.

در برخی از بیماری‌های پریکارد، مانند پریکاردیت تنگ‌کننده، M‑Mode می‌تواند نشانه‌هایی از محدودیت حرکتی قلب را آشکار کند؛ محدودیتی که در ظاهرِ تصویر دوبعدی ممکن است چندان برجسته نباشد. در این بیماران، دیواره‌های قلب در لحظات خاصی از چرخه قلبی دچار توقف یا کندی حرکت می‌شوند و این تغییرات، در M‑Mode به‌صورت شکستگی‌های ظریف در منحنی‌ها یا کاهش ناگهانی دامنه حرکت دیده می‌شود. این یافته‌ها، هنگامی که با داده‌های داپلر و تصویربرداری دوبعدی ترکیب شوند، می‌توانند تشخیص پریکاردیت تنگ‌کننده را تقویت کنند.

افزون بر این، M‑Mode قادر است تغییرات ناشی از تنفس را با دقتی مثال‌زدنی ثبت کند. در بیماری‌های پریکارد، به‌ویژه در تنگی پریکارد، حرکت دیواره‌ها ممکن است با تنفس دچار ناهماهنگی شود. این ناهماهنگی، در M‑Mode به‌صورت تغییرات دوره‌ای در دامنه حرکت دیواره‌ها ظاهر می‌شود و می‌تواند نشانه‌ای از محدودیت فیزیولوژیک ناشی از پریکارد سفت باشد. این ویژگی، در تشخیص افتراقی میان تنگی پریکارد و کاردیومیوپاتی محدودکننده اهمیت بالینی دارد.

در مواردی که افیوژن پریکارد با التهاب همراه است، M‑Mode می‌تواند لرزش‌های ظریف دیواره‌ها را آشکار کند؛ لرزش‌هایی که ناشی از تماس نامنظم لایه‌های پریکارد با سطح قلب هستند. این لرزش‌ها، که گاه در مد دوبعدی از نظر پنهان می‌مانند، در M‑Mode به‌صورت ارتعاشات کوچک و منظم دیده می‌شوند و می‌توانند نشانه‌ای از التهاب فعال باشند.

در بیماران مبتلا به بدخیمی، افیوژن پریکارد ممکن است به‌سرعت افزایش یابد. M‑Mode، به‌سبب توانایی‌اش در ثبت تغییرات لحظه‌ای، ابزاری ارزشمند برای پایش این بیماران است. افزایش تدریجی فاصله میان لایه‌های پریکارد، در این مد به‌صورت گسترش آرام فضای آنه‌اکو دیده می‌شود و می‌تواند هشداردهنده نیاز به مداخله درمانی باشد.

در نهایت، M‑Mode در بیماری‌های پریکارد نه‌تنها ابزاری برای تشخیص است، بلکه وسیله‌ای برای پایش درمان نیز به‌شمار می‌رود. کاهش تدریجی افیوژن، بازگشت هماهنگی حرکتی دیواره‌ها، و رفع فرورفتگی‌های دیاستولیک، همگی نشانه‌هایی از پاسخ به درمان هستند که در M‑Mode با وضوحی کم‌نظیر ثبت می‌شوند. این ویژگی، به‌ویژه در بیمارانی که نیازمند پیگیری طولانی‌مدت هستند، ارزش بالینی فراوان دارد.

📝اصول انجام، کیفیت‌سنجی و استانداردهای تکنیکی M‑Mode

📸بهینه‌سازی تصویر دوبعدی پیش از ورود به M‑Mode

پیش از آن‌که خط نمونه‌برداری در M‑Mode قرار گیرد، باید تصویر دوبعدی به‌گونه‌ای تنظیم شود که مرزهای اندوکارد و اپیکارد با بیشترین وضوح ممکن دیده شوند. این اصل، در تمامی استانداردهای انجمن اکوکاردیوگرافی آمریکا و اروپا تأکید شده است، زیرا کیفیت M‑Mode مستقیماً تابع کیفیت تصویر 2D است. اگر تصویر پایه دچار نویز، سایه‌افکنی یا قطع‌شدگی باشد، منحنی‌های M‑Mode نیز فاقد ارزش تشخیصی خواهند بود.

بهینه‌سازی تصویر شامل تنظیم عمق، فوکوس، گین، و انتخاب نماهای استاندارد است. در نمای پاراسترنال لانگ‌اکسیس، باید محور طولی بطن چپ به‌گونه‌ای دیده شود که حفره قلب در مرکز تصویر قرار گیرد و دیواره‌ها بدون انحراف یا چرخش نمایش داده شوند. این تنظیمات، نه‌تنها کیفیت M‑Mode را افزایش می‌دهد، بلکه امکان اندازه‌گیری‌های دقیق و تکرارپذیر را فراهم می‌سازد.

در بیماران با قفسه سینه پهن یا ریه‌های پرهوا، ممکن است نیاز باشد پروب کمی جابه‌جا شود یا زاویه تابش امواج تغییر کند. این تغییرات، هرچند کوچک، می‌توانند تفاوت چشمگیری در وضوح تصویر ایجاد کنند. اپراتور ماهر، با تجربه بالینی خود، بهترین نقطه تماس و زاویه را انتخاب می‌کند تا تصویر پایه به استانداردهای لازم برسد.

در نهایت، باید یادآور شد که هیچ‌گاه نباید M‑Mode را بدون اصلاح کامل تصویر دوبعدی آغاز کرد. این کار، نه‌تنها احتمال خطا را افزایش می‌دهد، بلکه ممکن است به برداشت‌های نادرست بالینی منجر شود. تصویر دوبعدی، شالوده‌ای است که M‑Mode بر آن بنا می‌شود؛ اگر این شالوده سست باشد، نتیجه نیز بی‌اعتبار خواهد بود.

📐اصول هندسی و ضرورت قرارگیری عمود بر محور ساختار

یکی از اصول بنیادین در M‑Mode، قرارگیری خط نمونه‌برداری به‌صورت عمود بر ساختاری است که قرار است اندازه‌گیری شود. این اصل، در متون معتبر جهانی به‌عنوان «قانون هندسی نخست» شناخته می‌شود. اگر خط نمونه‌برداری مایل باشد، اندازه‌گیری‌ها بزرگ‌تر یا کوچک‌تر از مقدار واقعی ثبت می‌شوند و این خطا، در بسیاری از موارد، قابل جبران نیست.

در ارزیابی بطن چپ، خط باید عمود بر محور طولی بطن قرار گیرد. این کار، قطر واقعی حفره را آشکار می‌کند و امکان محاسبه دقیق شاخص‌هایی چون Fractional Shortening را فراهم می‌سازد. اگر خط کمی مایل باشد، قطر بطن بزرگ‌تر از مقدار واقعی دیده می‌شود و این خطا می‌تواند به تشخیص نادرست نارسایی یا کاردیومیوپاتی منجر شود.

در ارزیابی TAPSE نیز همین اصل برقرار است. خط باید عمود بر مسیر حرکت حلقه تریکوسپید باشد تا دامنه واقعی حرکت ثبت شود. اگر خط مایل باشد، TAPSE کمتر از مقدار واقعی دیده می‌شود و این خطا ممکن است به تشخیص نادرست اختلال عملکرد بطن راست بینجامد.

در بررسی دریچه‌ها نیز، زاویه خط اهمیت فراوان دارد. خطی که از روی لت‌ها به‌صورت مایل عبور کند، ممکن است حرکت طبیعی دریچه را مخدوش نشان دهد. این خطا، به‌ویژه در تشخیص پرولاپس یا تنگی خفیف، اهمیت بالینی دارد.

در نهایت، رعایت اصول هندسی، نه‌تنها دقت اندازه‌گیری‌ها را افزایش می‌دهد، بلکه امکان مقایسه نتایج در مراجعات بعدی را نیز فراهم می‌سازد. این اصل، یکی از پایه‌های استانداردسازی در اکوکاردیوگرافی است.

📑استانداردهای اندازه‌گیری و نقاط مرجع در M‑Mode

اندازه‌گیری در M‑Mode، تنها زمانی معتبر است که بر اساس نقاط مرجع استاندارد انجام شود. در اندازه‌گیری ابعاد بطن چپ، استانداردهای جهانی توصیه می‌کنند که اندازه‌گیری‌ها در پایان دیاستول و پایان سیستول انجام شوند. پایان دیاستول، لحظه‌ای است که موج R در ECG ظاهر می‌شود و دیواره‌ها در بیشترین فاصله از یکدیگر قرار دارند. پایان سیستول، لحظه‌ای است که دیواره‌ها در نزدیک‌ترین فاصله قرار می‌گیرند.

در اندازه‌گیری ضخامت دیواره‌ها، باید مرزهای اندوکارد و اپیکارد به‌وضوح دیده شوند. اندازه‌گیری باید از لبه داخلی اندوکارد تا لبه خارجی اپیکارد انجام شود. این روش، که به «leading edge to leading edge» معروف است، در استانداردهای ASE تأکید شده است.

در TAPSE، نقطه مرجع، بیشترین جابه‌جایی حلقه تریکوسپید در سیستول است. این نقطه، در M‑Mode به‌صورت قله موج حرکتی دیده می‌شود. اندازه‌گیری باید از پایین‌ترین نقطه منحنی تا بالاترین نقطه انجام شود.

در بررسی دریچه‌ها، نقاط مرجع شامل قله موج E، قله موج A، و شیب E‑F هستند. این نقاط، اطلاعات ارزشمندی درباره عملکرد دیاستولیک و وضعیت ساختاری دریچه‌ها ارائه می‌دهند.

در نهایت، رعایت این نقاط مرجع، نه‌تنها دقت اندازه‌گیری‌ها را افزایش می‌دهد، بلکه امکان مقایسه نتایج با جداول نرمال جهانی را نیز فراهم می‌سازد.

📊کیفیت‌سنجی و تشخیص خطاهای رایج در M‑Mode

یکی از وظایف مهم اپراتور، تشخیص خطاهای احتمالی در M‑Mode است. این خطاها، اگر به‌موقع شناسایی نشوند، می‌توانند به برداشت‌های نادرست بالینی منجر شوند. یکی از رایج‌ترین خطاها، قرارگیری مایل خط نمونه‌برداری است. این خطا، اندازه‌گیری‌ها را مخدوش می‌کند و ممکن است به تشخیص نادرست کاردیومیوپاتی یا نارسایی منجر شود.

خطای دیگر، استفاده از تصویری است که کیفیت کافی ندارد. اگر مرزهای اندوکارد و اپیکارد واضح نباشند، منحنی‌های M‑Mode نیز مبهم خواهند بود. این خطا، به‌ویژه در بیماران چاق یا مبتلا به بیماری‌های ریوی، شایع است.

در برخی موارد، حرکت غیرطبیعی دیواره‌ها ممکن است با نویز دستگاه اشتباه گرفته شود. اپراتور ماهر، با تجربه بالینی خود، می‌تواند تفاوت میان این دو را تشخیص دهد. نویز معمولاً به‌صورت خطوط نامنظم و پراکنده ظاهر می‌شود، در حالی که حرکت غیرطبیعی، الگوی مشخص و تکرارشونده دارد.

در نهایت، کیفیت‌سنجی M‑Mode، بخشی از فرآیند استاندارد اکوکاردیوگرافی است. اپراتور باید هر منحنی را با دقت بررسی کند و در صورت وجود خطا، تصویر را اصلاح کرده و دوباره ثبت کند.

📚نقش M‑Mode در مستندسازی و پیگیری طولانی‌مدت

یکی از مزایای مهم M‑Mode، قابلیت آن در مستندسازی دقیق تغییرات قلب در طول زمان است. منحنی‌های M‑Mode، به‌سبب وضوح و تکرارپذیری، ابزاری ارزشمند برای پیگیری بیماران مبتلا به نارسایی قلبی، کاردیومیوپاتی‌ها، فشار خون ریوی و بیماری‌های پریکارد هستند.

در پیگیری بیماران مبتلا به فشار خون بالا، کاهش تدریجی ضخامت دیواره‌ها می‌تواند نشانه‌ای از پاسخ به درمان باشد. این تغییرات، در M‑Mode به‌صورت کاهش فاصله میان خطوط روشن دیده می‌شود. در بیماران مبتلا به نارسایی قلبی، افزایش دامنه حرکت دیواره‌ها می‌تواند نشانه‌ای از بهبود عملکرد باشد.

در بیماران مبتلا به بیماری‌های پریکارد، کاهش تدریجی افیوژن یا رفع فرورفتگی‌های دیاستولیک، در M‑Mode به‌وضوح دیده می‌شود. این ویژگی، به‌ویژه در بیمارانی که نیازمند پیگیری طولانی‌مدت هستند، اهمیت بالینی فراوان دارد.

در نهایت، M‑Mode ابزاری است که می‌تواند تغییرات ظریف را آشکار کند؛ تغییراتی که در مدهای دیگر ممکن است از نظر پنهان بمانند. این ویژگی، آن را به یکی از ستون‌های اصلی اکوکاردیوگرافی تبدیل کرده است.

تفسیر پیشرفته و یکپارچه‌سازی داده‌های M‑Mode با سایر مدهای اکو

جایگاه M‑Mode در کنار اکو دوبعدی (2D)؛ هم‌افزایی ساختار و زمان

M‑Mode و اکو دوبعدی، دو مدی هستند که هر یک بخشی از حقیقت قلب را آشکار می‌کنند. اکو دوبعدی، ساختار را در گستره‌ای فضایی نشان می‌دهد؛ شکل حفره‌ها، ضخامت دیواره‌ها، حرکات منطقه‌ای و ارتباط میان بخش‌های مختلف قلب را به‌صورت تصویری جامع ارائه می‌کند. اما این تصویر، هرچند کامل، در بُعد زمان محدودیت دارد. M‑Mode این محدودیت را جبران می‌کند و حرکت را با دقتی که در هیچ مد دیگری یافت نمی‌شود، ثبت می‌نماید.

در تفسیر پیشرفته، پزشک باید این دو مد را در کنار یکدیگر ببیند. اگر در 2D، دیواره‌ای ضخیم به‌نظر برسد، M‑Mode می‌تواند نشان دهد که آیا این ضخامت با حرکت طبیعی همراه است یا خیر. اگر در 2D، دریچه‌ای باز و بسته می‌شود، M‑Mode می‌تواند نشان دهد که این حرکت، هماهنگ، سریع و کامل است یا دچار تأخیر و محدودیت. این هم‌افزایی، اساس تفسیر دقیق و علمی است.

در بسیاری از بیماری‌ها، 2D و M‑Mode یافته‌هایی مکمل ارائه می‌کنند. برای مثال، در کاردیومیوپاتی هیپرتروفیک، 2D ضخامت نامتقارن سپتوم را نشان می‌دهد، اما M‑Mode می‌تواند آشکار کند که آیا این ضخامت با اختلال حرکتی همراه است یا خیر. در نارسایی قلبی، 2D کاهش EF را نشان می‌دهد، اما M‑Mode می‌تواند دامنه دقیق حرکت دیواره‌ها را ثبت کند و شدت اختلال را کمی‌سازی نماید.

در نهایت، تفسیر پیشرفته زمانی حاصل می‌شود که پزشک بتواند تصویر فضایی 2D را با تصویر زمانی M‑Mode در ذهن خود ترکیب کند. این ترکیب، تصویری سه‌بعدی از قلب می‌سازد: ساختار، حرکت و زمان.



🔗یکپارچه‌سازی M‑Mode با داپلر؛ پیوند ساختار و همودینامیک

داپلر، زبان جریان خون است؛ M‑Mode، زبان حرکت. هنگامی که این دو زبان در کنار یکدیگر قرار می‌گیرند، قلب با تمام حقیقت خود سخن می‌گوید. داپلر می‌تواند شدت تنگی یا نارسایی را نشان دهد، اما M‑Mode می‌تواند آشکار کند که این اختلال، چگونه بر حرکت دیواره‌ها یا دریچه‌ها اثر گذاشته است.

در تنگی میترال، داپلر گرادیان فشار را اندازه می‌گیرد، اما M‑Mode کاهش شیب E‑F را نشان می‌دهد؛ نشانه‌ای از محدودیت حرکتی لت‌ها. در نارسایی آئورت، داپلر شدت برگشت خون را تعیین می‌کند، اما M‑Mode می‌تواند لرزش‌های ظریف لت‌ها را آشکار کند که نشانه‌ای از آسیب ساختاری است.

در فشار خون ریوی، داپلر سرعت جریان در دریچه تریکوسپید را اندازه می‌گیرد، اما M‑Mode کاهش TAPSE را نشان می‌دهد؛ نشانه‌ای از اختلال عملکرد بطن راست. این دو یافته، هنگامی که در کنار یکدیگر قرار گیرند، تصویری کامل از وضعیت بیمار ارائه می‌دهند.

در نهایت، یکپارچه‌سازی M‑Mode و داپلر، پزشک را قادر می‌سازد تا نه‌تنها شدت بیماری، بلکه پیامدهای ساختاری و حرکتی آن را نیز درک کند. این درک، اساس تصمیم‌گیری بالینی دقیق است.

🌗نقش M‑Mode در تشخیص افتراقی؛ تمایز میان بیماری‌های مشابه

بسیاری از بیماری‌های قلبی، در ظاهر شبیه یکدیگرند، اما در عمق، تفاوت‌هایی دارند که تنها با M‑Mode آشکار می‌شود. برای مثال، تنگی پریکارد و کاردیومیوپاتی محدودکننده، هر دو با اختلال پرشدگی همراه‌اند، اما در M‑Mode، الگوهای حرکتی متفاوتی دارند. در تنگی پریکارد، دیواره‌ها در لحظات خاصی از چرخه قلبی دچار توقف می‌شوند؛ در حالی که در کاردیومیوپاتی محدودکننده، حرکت دیواره‌ها یکنواخت اما محدود است.

در بیماران مبتلا به بلوک شاخه‌ای چپ، حرکت سپتوم ممکن است غیرطبیعی باشد، اما این حرکت با حرکت پارادوکسیک ناشی از فشار خون ریوی تفاوت دارد. M‑Mode قادر است این تفاوت را با تحلیل دقیق زمان‌بندی حرکات آشکار کند.

در بیماران مبتلا به نارسایی قلبی، کاهش دامنه حرکت دیواره‌ها ممکن است ناشی از ایسکمی، کاردیومیوپاتی یا بار حجمی باشد. M‑Mode، با ثبت دقیق الگوهای حرکتی، می‌تواند سرنخ‌هایی برای تشخیص افتراقی ارائه دهد.

در نهایت، M‑Mode ابزاری است که می‌تواند تفاوت‌های ظریف را آشکار کند؛ تفاوت‌هایی که در مدهای دیگر ممکن است از نظر پنهان بمانند. این ویژگی، آن را به ابزاری ارزشمند برای تشخیص افتراقی تبدیل کرده است.

💓ارزش M‑Mode در بیماران با آریتمی؛ ثبات در میان بی‌نظمی

آریتمی‌ها، به‌ویژه فیبریلاسیون دهلیزی، چالشی بزرگ برای اکوکاردیوگرافی هستند. در این بیماران، چرخه‌های قلبی طول و شکل متفاوتی دارند و اندازه‌گیری‌ها ممکن است دچار خطا شوند. M‑Mode، به‌سبب رزولوشن زمانی بالا، قادر است این بی‌نظمی را مدیریت کند.

در بیماران با فیبریلاسیون دهلیزی، M‑Mode می‌تواند چندین چرخه متوالی را ثبت کند و پزشک می‌تواند چرخه‌هایی را انتخاب کند که نماینده وضعیت واقعی بیمار باشند. این ویژگی، در اندازه‌گیری ابعاد بطن چپ، TAPSE و تحلیل حرکت دریچه‌ها اهمیت فراوان دارد.

افزون بر این، M‑Mode قادر است تغییرات مرتبط با ضربان‌های زودرس را نیز ثبت کند. این تغییرات، در مد دوبعدی ممکن است محو شوند، اما در M‑Mode، به‌صورت تغییرات ناگهانی در منحنی‌ها دیده می‌شوند و می‌توانند سرنخی برای تشخیص آریتمی باشند.

در نهایت، M‑Mode ابزاری است که در میان بی‌نظمی، ثبات ایجاد می‌کند. این ویژگی، آن را به یکی از ابزارهای ضروری در بیماران با آریتمی تبدیل کرده است.

📐LVIDd و LVIDs — اندازه‌گیری ابعاد بطن چپ

اندازه‌گیری قطر بطن چپ در پایان دیاستول (LVIDd) و پایان سیستول (LVIDs) یکی از بنیادی‌ترین ارکان کمی‌سازی عملکرد قلب است. این دو پارامتر، در استانداردهای ASE و EACVI به‌عنوان معیارهای اصلی ارزیابی عملکرد سیستولیک و وضعیت ساختاری بطن چپ معرفی شده‌اند. M‑Mode، به‌سبب رزولوشن زمانی بسیار بالا، امکان تعیین دقیق لحظه‌های حداکثر و حداقل قطر را فراهم می‌کند؛ لحظاتی که در مد دوبعدی گاه با ابهام همراه‌اند.

در پایان دیاستول، بطن چپ در بیشترین حالت پرشدگی قرار دارد و دیواره‌ها در دورترین فاصله از یکدیگر دیده می‌شوند. این لحظه معمولاً با قله موج R در ECG هم‌زمان است. M‑Mode با ثبت دقیق این لحظه، امکان اندازه‌گیری LVIDd را با کمترین خطا فراهم می‌سازد. این مقدار، شاخصی مهم برای تشخیص دیلاتاسیون بطن چپ و ارزیابی بار حجمی است.

در پایان سیستول، بطن چپ در بیشترین حالت انقباض قرار دارد و دیواره‌ها به یکدیگر نزدیک می‌شوند. M‑Mode با نمایش واضح این لحظه، LVIDs را به‌عنوان معیاری برای قدرت انقباضی بطن ثبت می‌کند. افزایش LVIDs معمولاً نشانه‌ای از ضعف انقباضی و کاهش EF است.

افزون بر این، اختلاف میان LVIDd و LVIDs اساس محاسبه Fractional Shortening است؛ شاخصی که در بسیاری از مراکز، به‌ویژه در بیماران با محدودیت انجام استرین یا 3D، همچنان به‌عنوان معیار اولیه عملکرد سیستولیک به‌کار می‌رود. این شاخص، تنها زمانی معتبر است که اندازه‌گیری‌ها با M‑Mode استاندارد انجام شده باشند.

در نهایت، LVIDd و LVIDs نه‌تنها برای تشخیص، بلکه برای پیگیری درمان نیز اهمیت دارند. کاهش تدریجی LVIDs در طول درمان، نشانه‌ای از بهبود عملکرد بطن چپ است و افزایش LVIDd می‌تواند هشداردهنده پیشرفت بیماری باشد.

📏ضخامت سپتوم (IVSd) و دیواره خلفی (PWd)

اندازه‌گیری ضخامت سپتوم و دیواره خلفی در پایان دیاستول، یکی از دقیق‌ترین روش‌ها برای تشخیص هیپرتروفی بطن چپ است. M‑Mode، به‌سبب توانایی‌اش در تفکیک لایه‌های اندوکارد و اپیکارد، امکان اندازه‌گیری ضخامت واقعی عضله را فراهم می‌کند؛ اندازه‌گیری‌ای که در مد دوبعدی گاه تحت‌تأثیر زاویه تابش یا کیفیت تصویر قرار می‌گیرد.

در بیماران مبتلا به فشار خون بالا، افزایش ضخامت دیواره‌ها نخستین نشانه‌های تغییرات ساختاری قلب است. IVSd و PWd، هنگامی که با مقادیر نرمال مقایسه شوند، می‌توانند شدت هیپرتروفی را مشخص کنند. این اندازه‌گیری‌ها، در استانداردهای جهانی به‌عنوان معیارهای اصلی تشخیص هیپرتروفی معرفی شده‌اند.

در کاردیومیوپاتی هیپرتروفیک، ضخامت سپتوم ممکن است به‌صورت نامتقارن افزایش یابد. M‑Mode این عدم تقارن را با وضوحی نشان می‌دهد که در بسیاری از نماهای دوبعدی کمتر قابل مشاهده است. این ویژگی، به‌ویژه در مراحل اولیه بیماری، اهمیت تشخیصی فراوان دارد.

افزون بر این، تغییرات ضخامت دیواره‌ها در طول زمان می‌تواند نشانه‌ای از پاسخ به درمان باشد. کاهش تدریجی ضخامت سپتوم یا دیواره خلفی، در بیماران مبتلا به فشار خون بالا، نشانه‌ای از کنترل مناسب بیماری است. M‑Mode، به‌سبب تکرارپذیری بالا، ابزاری ایده‌آل برای پیگیری این تغییرات است.

در نهایت، ضخامت دیواره‌ها نه‌تنها شاخصی ساختاری است، بلکه می‌تواند بر عملکرد نیز اثر بگذارد. دیواره‌ای که بیش از حد ضخیم شده باشد، ممکن است حرکت طبیعی خود را از دست بدهد و این تغییر، در M‑Mode به‌صورت کاهش دامنه حرکت ظاهر می‌شود.

📏اندازه‌گیری TAPSE — ارزیابی عملکرد سیستولیک بطن راست

TAPSE یکی از معتبرترین شاخص‌های عملکرد سیستولیک بطن راست است و M‑Mode بهترین ابزار برای اندازه‌گیری آن به‌شمار می‌رود. این شاخص، میزان جابه‌جایی حلقه لترال دریچه تریکوسپید را در طول سیستول نشان می‌دهد و بیانگر توانایی بطن راست در ایجاد نیروی انقباضی است.

در M‑Mode، حرکت حلقه تریکوسپید به‌صورت یک موج صعودی و نزولی ظاهر می‌شود. دامنه این موج، همان TAPSE است. استانداردهای جهانی تأکید دارند که مقدار کمتر از ۱۷ میلی‌متر، نشانه‌ای از اختلال عملکرد بطن راست است. این مقدار، در بیماران مبتلا به فشار خون ریوی، نارسایی قلبی یا بیماری‌های مادرزادی اهمیت بالینی فراوان دارد.

یکی از مزایای M‑Mode در اندازه‌گیری TAPSE، توانایی آن در ثبت دقیق لحظه‌های آغاز و پایان سیستول است. این دقت، در بیماران با ضربان قلب نامنظم یا آریتمی، ارزش دوچندان دارد. در چنین بیمارانی، مدهای دیگر ممکن است نتوانند حرکت حلقه را با وضوح کافی ثبت کنند.

افزون بر این، TAPSE شاخصی است که به‌خوبی با سایر معیارهای عملکرد بطن راست، مانند S’ در داپلر بافتی، همبستگی دارد. اما M‑Mode، به‌سبب سادگی و سرعت، در بسیاری از مراکز به‌عنوان نخستین ابزار ارزیابی عملکرد RV به‌کار می‌رود.

در نهایت، TAPSE نه‌تنها برای تشخیص، بلکه برای پیگیری درمان نیز ارزشمند است. افزایش تدریجی TAPSE در طول درمان، نشانه‌ای از بهبود عملکرد بطن راست است و کاهش آن، هشداردهنده پیشرفت بیماری است.

📏شیب E‑F در دریچه میترال — شاخصی از دینامیک پرشدگی

شیب E‑F یکی از پارامترهای کلاسیک M‑Mode در ارزیابی دریچه میترال است. این شیب، سرعت بسته‌شدن لت قدامی میترال پس از موج E را نشان می‌دهد و بیانگر دینامیک پرشدگی بطن چپ است. هرچه شیب تندتر باشد، پرشدگی سریع‌تر و طبیعی‌تر است؛ و هرچه شیب کم‌تر باشد، احتمال تنگی یا محدودیت حرکتی بیشتر است.

در تنگی میترال، شیب E‑F کاهش می‌یابد و این کاهش، یکی از نخستین نشانه‌های بیماری است. M‑Mode، به‌سبب رزولوشن زمانی بالا، این تغییر را با دقتی ثبت می‌کند که در مد دوبعدی کمتر قابل مشاهده است. این ویژگی، به‌ویژه در موارد خفیف، اهمیت تشخیصی فراوان دارد.

افزون بر این، شیب E‑F می‌تواند نشانه‌ای از وضعیت دیاستولیک باشد. در بیماران مبتلا به اختلال پرشدگی، حتی بدون تنگی میترال، ممکن است شیب E‑F کاهش یابد. این یافته، هنگامی که با داپلر ترکیب شود، می‌تواند تصویری کامل از وضعیت دیاستولیک ارائه دهد.

در بیماری‌های التهابی یا دژنراتیو دریچه، حرکت لت‌ها ممکن است محدود شود و این محدودیت، در M‑Mode به‌صورت کاهش شیب E‑F ظاهر می‌شود. این تغییر، حتی پیش از آن‌که تغییرات ساختاری آشکار شوند، قابل مشاهده است.

در نهایت، شیب E‑F ابزاری است که می‌تواند تغییرات مرتبط با درمان را نیز دنبال کند. افزایش تدریجی شیب، نشانه‌ای از بهبود حرکت لت‌ها و کاهش محدودیت پرشدگی است.

📏بازشدن دریچه آئورت در سیستول — شاخصی از سلامت دریچه و جریان خروجی

بازشدن دریچه آئورت در سیستول، یکی از پارامترهای مهم M‑Mode در ارزیابی عملکرد خروجی قلب است. در حالت طبیعی، لت‌های آئورت در سیستول به‌طور کامل باز می‌شوند و یک خط روشن و پهن در M‑Mode ایجاد می‌کنند. این بازشدن، نشانه‌ای از سلامت ساختاری و عملکردی دریچه است.

در تنگی آئورت، بازشدن لت‌ها کاهش می‌یابد و این کاهش، در M‑Mode به‌صورت یک خط باریک و کوتاه ظاهر می‌شود. این یافته، حتی پیش از آن‌که گرادیان داپلر افزایش یابد، می‌تواند نشانه‌ای از بیماری باشد. این ویژگی، M‑Mode را به ابزاری ارزشمند برای تشخیص زودهنگام تنگی آئورت تبدیل می‌کند.

افزون بر این، حرکت لت‌ها می‌تواند نشانه‌ای از وضعیت بافتی دریچه باشد. لت‌هایی که کلسیفیه شده‌اند، حرکت طبیعی خود را از دست می‌دهند و این تغییر، در M‑Mode به‌صورت کاهش دامنه یا تأخیر در بازشدن دیده می‌شود. این یافته‌ها، در تشخیص بیماری‌های دژنراتیو اهمیت فراوان دارند.

در نارسایی آئورت، حرکت لت‌ها ممکن است نامنظم شود و این تغییر، در منحنی‌ها به‌صورت لرزش‌های ظریف یا افزایش ناهماهنگی ظاهر می‌شود. این یافته، هنگامی که با داپلر ترکیب شود، می‌تواند شدت بیماری را مشخص کند.

در نهایت، بازشدن دریچه آئورت در سیستول، نه‌تنها شاخصی ساختاری است، بلکه می‌تواند بر جریان خروجی قلب نیز اثر بگذارد. کاهش بازشدن، معمولاً با کاهش برون‌ده قلبی همراه است و این تغییر، در M‑Mode به‌وضوح دیده می‌شود.





⚖️محدوده‌های نرمال و غیرنرمال

تفسیر هر اندازه‌گیری در M‑Mode، تنها زمانی معنا می‌یابد که در چارچوب محدوده‌های نرمال تعریف‌شده در استانداردهای جهانی قرار گیرد. این محدوده‌ها، حاصل مطالعات جمعیتی گسترده و تحلیل‌های آماری دقیق‌اند و به پزشک اجازه می‌دهند تا میان تنوع طبیعی و تغییرات پاتولوژیک تمایز قائل شود. برای مثال، LVIDd و LVIDs دارای بازه‌های نرمال مشخصی هستند که بر اساس جنس، سطح بدن و سن تنظیم شده‌اند. خروج از این محدوده‌ها، بسته به جهت و شدت انحراف، می‌تواند نشانه‌ای از دیلاتاسیون، هیپرتروفی یا اختلال عملکرد باشد.

در اندازه‌گیری ضخامت سپتوم و دیواره خلفی، محدوده‌های نرمال به‌گونه‌ای تعریف شده‌اند که بتوانند هیپرتروفی خفیف، متوسط و شدید را از یکدیگر تفکیک کنند. این تفکیک، نه‌تنها برای تشخیص، بلکه برای تعیین شدت بیماری و انتخاب درمان مناسب اهمیت دارد. M‑Mode، با دقت میلی‌متری خود، امکان قرار دادن بیمار در طبقه‌بندی صحیح را فراهم می‌کند.

در TAPSE نیز محدوده نرمال به‌وضوح تعریف شده است. مقدار کمتر از ۱۷ میلی‌متر، نشانه‌ای از اختلال عملکرد سیستولیک بطن راست است. این مقدار، در کنار سایر شاخص‌ها، می‌تواند شدت بیماری را مشخص کند و مسیر درمان را تعیین نماید. M‑Mode، به‌سبب دقت زمانی بالا، امکان اندازه‌گیری این مقدار را با کمترین خطا فراهم می‌سازد.

در تحلیل دریچه‌ها، محدوده‌های نرمال شامل دامنه بازشدن لت‌ها، شیب E‑F و هماهنگی حرکتی است. هرگونه انحراف از این محدوده‌ها، می‌تواند نشانه‌ای از تنگی، نارسایی یا اختلال حرکتی باشد. این انحراف‌ها، هنگامی که با سایر یافته‌ها ترکیب شوند، تصویری کامل از وضعیت دریچه ارائه می‌دهند.

در نهایت، محدوده‌های نرمال، نه‌تنها معیار تشخیص‌اند، بلکه معیار پیگیری نیز هستند. بازگشت تدریجی مقادیر به محدوده نرمال، نشانه‌ای از پاسخ به درمان است و خروج بیشتر از محدوده، هشداردهنده پیشرفت بیماری.

🔄نحوه تحلیل الگوهای حرکتی

تحلیل الگوهای حرکتی در M‑Mode، هنری است که بر پایه علم استوار است. این الگوها، بازتابی از هماهنگی پیچیده میان عضله قلب، دریچه‌ها و جریان خون‌اند. هر منحنی، داستانی از حرکت، فشار و زمان را روایت می‌کند و پزشک باید این داستان را با دقت بخواند. حرکت دیواره‌ها، در حالت طبیعی، باید هماهنگ، یکنواخت و با دامنه مناسب باشد. هرگونه تأخیر، لرزش یا کاهش دامنه، می‌تواند نشانه‌ای از بیماری باشد.

در تحلیل سپتوم، پزشک باید به جهت، دامنه و زمان‌بندی حرکت توجه کند. حرکت پارادوکسیک، که در آن سپتوم در سیستول به‌جای حرکت به سمت چپ، به سمت راست حرکت می‌کند، یکی از نشانه‌های کلاسیک فشار خون ریوی یا اختلالات هدایتی است. این حرکت، در M‑Mode به‌صورت انحرافی ظریف اما مشخص دیده می‌شود.

در تحلیل دریچه‌ها، الگوهای باز و بسته شدن اهمیت فراوان دارند. دریچه میترال، با موج‌های E و A، الگوی پرشدگی را نشان می‌دهد. کاهش شیب E‑F، نشانه‌ای از تنگی یا محدودیت حرکتی است. دریچه آئورت، با بازشدن کامل در سیستول، سلامت ساختاری خود را نشان می‌دهد. کاهش دامنه بازشدن، حتی پیش از افزایش گرادیان داپلر، می‌تواند نشانه‌ای از تنگی باشد.

در تحلیل بطن راست، حرکت حلقه تریکوسپید اهمیت ویژه‌ای دارد. دامنه حرکت این حلقه، که در TAPSE اندازه‌گیری می‌شود، شاخصی از قدرت انقباضی بطن راست است. کاهش دامنه، نشانه‌ای از اختلال عملکرد است و افزایش آن، نشانه‌ای از بهبود.

در نهایت، تحلیل الگوهای حرکتی، نیازمند تجربه، دقت و آشنایی با فیزیولوژی قلب است. پزشک باید بتواند میان تغییرات طبیعی و پاتولوژیک تمایز قائل شود و هر منحنی را در چارچوب بالینی بیمار تفسیر کند.

ارتباط یافته‌ها با سایر مدهای اکو

هیچ یافته‌ای در M‑Mode، به‌تنهایی کافی نیست. ارزش واقعی این مد، زمانی آشکار می‌شود که یافته‌های آن با سایر مدهای اکو، مانند 2D، داپلر طیفی، داپلر رنگی و داپلر بافتی، ترکیب شود. این ترکیب، تصویری چندلایه از قلب ارائه می‌دهد که ساختار، حرکت و جریان را در کنار یکدیگر نشان می‌دهد.

برای مثال، اگر M‑Mode افزایش LVIDd را نشان دهد، پزشک باید در 2D بررسی کند که آیا این افزایش ناشی از دیلاتاسیون واقعی است یا نتیجه برش مایل. اگر TAPSE کاهش یافته باشد، داپلر بافتی می‌تواند سرعت حرکت حلقه تریکوسپید را اندازه‌گیری کند و شدت اختلال را مشخص نماید. اگر شیب E‑F کاهش یافته باشد، داپلر طیفی می‌تواند الگوی پرشدگی را تحلیل کند و نوع اختلال دیاستولیک را تعیین نماید.

در بیماری‌های دریچه‌ای، M‑Mode می‌تواند حرکت غیرطبیعی لت‌ها را نشان دهد، اما داپلر شدت تنگی یا نارسایی را مشخص می‌کند. این دو یافته، هنگامی که در کنار یکدیگر قرار گیرند، تصویری کامل از وضعیت دریچه ارائه می‌دهند.

در بیماری‌های پریکارد، M‑Mode می‌تواند فرورفتگی دیواره راست را در دیاستول نشان دهد، اما 2D می‌تواند مقدار افیوژن را مشخص کند و داپلر می‌تواند تغییرات مرتبط با تنفس را آشکار سازد. این سه مد، در کنار یکدیگر، تشخیص تامپوناد را قطعی می‌کنند.

در نهایت، ارتباط میان یافته‌ها، اساس تفسیر دقیق است. پزشک باید بتواند هر یافته را در چارچوب سایر یافته‌ها قرار دهد و تصویری جامع از وضعیت بیمار بسازد.

✒️نحوه ثبت و ارائه گزارش نهایی برای پزشک معالج

گزارش‌دهی در اکوکاردیوگرافی، تنها انتقال اعداد و تصاویر نیست؛ بلکه انتقال معناست. گزارش باید به‌گونه‌ای نوشته شود که پزشک معالج بتواند بر اساس آن تصمیم‌گیری کند. این گزارش، باید دقیق، منظم، مستند و عاری از ابهام باشد. هر اندازه‌گیری باید با ذکر مقدار، محدوده نرمال و تفسیر بالینی ارائه شود.

در بخش مربوط به بطن چپ، باید LVIDd، LVIDs، ضخامت دیواره‌ها و شاخص‌هایی مانند Fractional Shortening ذکر شوند. این مقادیر باید در کنار تفسیر بالینی قرار گیرند؛ برای مثال، «افزایش LVIDd سازگار با دیلاتاسیون بطن چپ» یا «کاهش LVIDs نشانه‌ای از اختلال عملکرد سیستولیک».

در بخش مربوط به بطن راست، TAPSE باید با مقدار دقیق و تفسیر آن ذکر شود. اگر TAPSE کمتر از مقدار نرمال باشد، باید به‌عنوان نشانه‌ای از اختلال عملکرد سیستولیک گزارش شود. اگر سایر یافته‌ها نیز وجود داشته باشند، باید در کنار TAPSE ذکر شوند.

در بخش مربوط به دریچه‌ها، الگوهای حرکتی، شیب E‑F، دامنه بازشدن لت‌ها و هرگونه حرکت غیرطبیعی باید ثبت شوند. این یافته‌ها باید با داپلر ترکیب شوند تا شدت بیماری مشخص شود.

در بخش مربوط به پریکارد، مقدار افیوژن، وجود یا عدم وجود فرورفتگی دیاستولیک و هرگونه تغییر مرتبط با تنفس باید ذکر شود. این یافته‌ها، در کنار علائم بالینی، می‌توانند تشخیص تامپوناد را تقویت کنند.

در نهایت، گزارش باید با یک جمع‌بندی روشن پایان یابد؛ جمع‌بندی‌ای که یافته‌ها را در چارچوب بالینی بیمار قرار دهد و مسیر درمان را مشخص کند. این جمع‌بندی، باید دقیق، علمی و مبتنی بر استانداردهای جهانی باشد.
